24
Импульсный
выход
FM Импульсный выход Максимальная частота: 20 кГц
(по умолчанию)
Цифровой выход
с открытым
коллектором
24В,50мА, устанавливается
параметром P5.00=1
Релейный
выход
TA-TB-
TC
Релейный выход Переменный ток: 250В,3А
Постоянный ток: 30В ,1A
TA, TB: нормально-закрытый
контакт
TA, TC: нормально открытый
контакт
Коммуника
ционный
сигнал
А +
В -
Клеммы
подключения
интерфейса RS-
485 для работы по
протоколу Modbus
RTU
A+ положительный вход
В- отрицательный вход

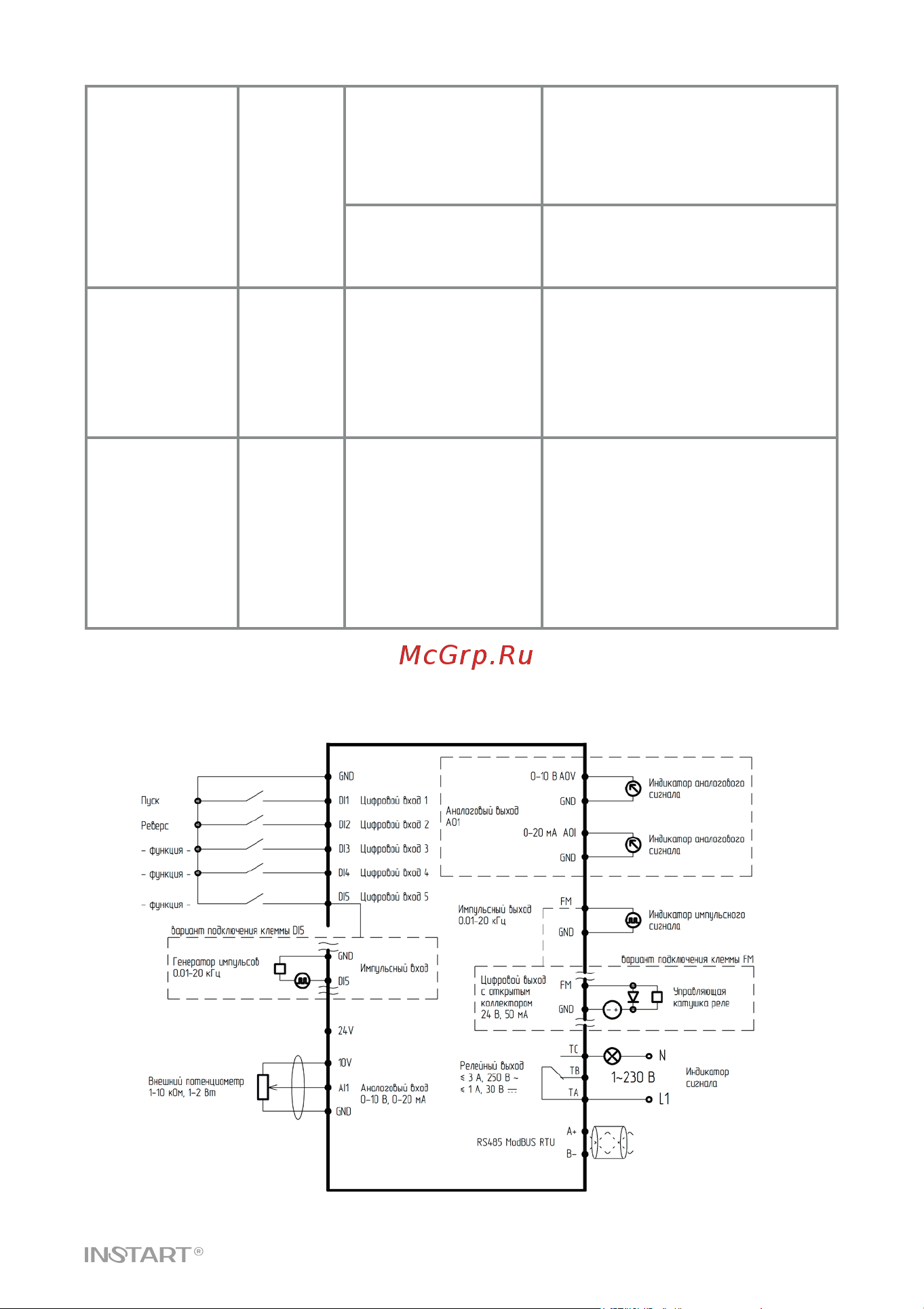

Рис. 3.4 – Схема подключения управляющих клемм
