Таблица 3.5 – Зависимость длины кабеля от несущей частоты

3.5 Прокладка кабелей

3.5.1 Общие правила

Выбор сечения кабелей и наконечников производится согласно

номинальным токам (см. главу 2.3 Модельный ряд и номинальные

параметры ) и размерам клеммных соединений преобразователя частоты.

Подбор силовых кабелей рекомендуется выполнять при соблюдении

условий местных нормативов по технике безопасности, напряжению

питания и номинальному току ПЧ с учетом требований по эксплуатации.

Вся проводка должна соответствовать местным законам и нормативным

документам в отношении сечения кабеля и условий окружающей среды.

Длина провода между ПЧ и

электродвигателем

<50 м <100 м >100 м

Несущая частота (параметр

P0-15)

<15 кГц <10 кГц <5 кГц

Преобразователь частоты генерирует ток утечки. Чем

выше несущая частота, тем больше ток утечки. Ток утечки ПЧ

составляет более 3,5 мА и фактическое значение определяется

условиями эксплуатации. Для обеспечения безопасности ПЧ и

электродвигатель должны быть заземлены.

Сопротивление заземления должно быть менее 10 Ом.

Не допускается подключать заземляющий провод к сварочному

аппарату и другому силовому оборудованию.

При использовании более чем двух ПЧ не допускается образование

петель с заземляющим проводом:

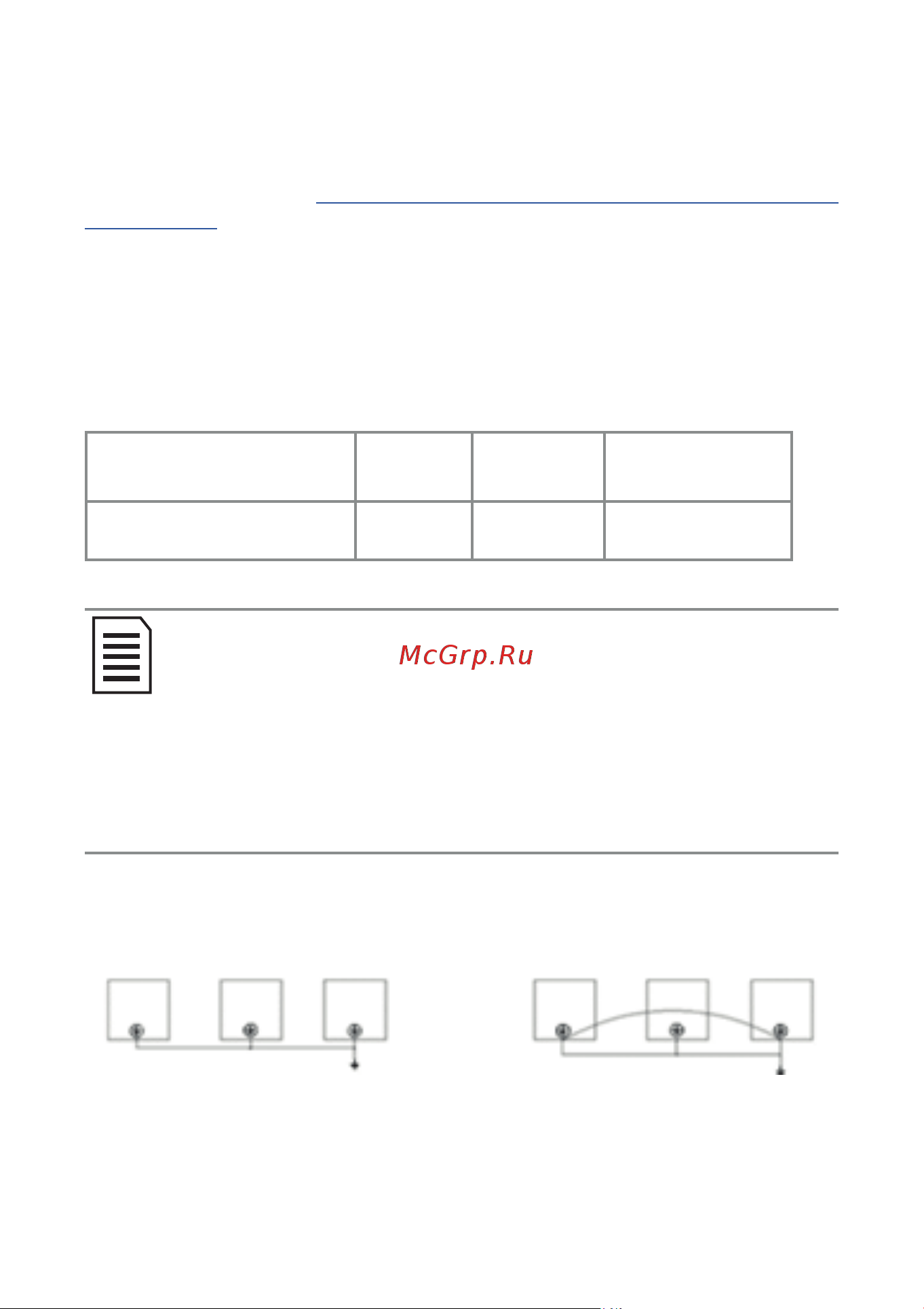

Рис. 3.5 – Схематичное изображение образования петли с заземляющим проводом

Правильно

Неправильно
