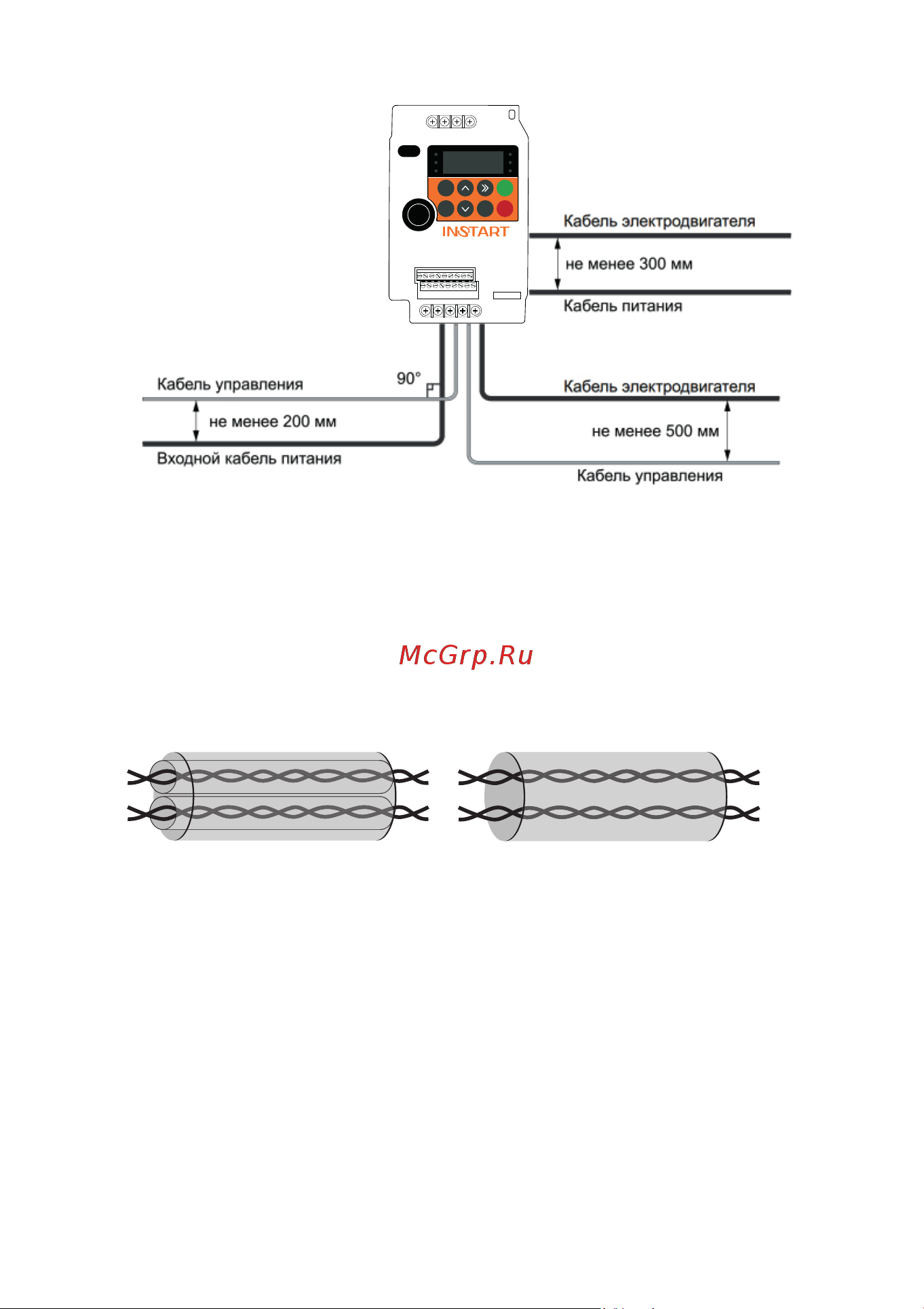

Рис. 3.6 Графическое представление расстояний между кабелями

3.5.2. Выбор кабелей управления. Экранирование

Все кабели управления должны быть экранированными. Для

аналоговых сигналов следует использовать кабель типа «витая пара» с

двойным экраном (см. рис. 3.7а). Каждый сигнал должен быть подключен с

помощью отдельной экранированной пары. Не следует использовать один

общий провод для разных аналоговых сигналов.

Рисунок 3.7а Рисунок 3.7б

Для низковольтных цифровых сигналов лучше всего подходит кабель с

двойным экраном, однако можно использовать и кабель типа «витая пара»

с одним экраном (рис. 3.7б).

3.5.3. Подключение на шину RS485. Рекомендации по

подключению

• Используйте экранированный кабель, содержащий две витые

пары.

• Соедините соответствующие потенциалы (0В).

• Максимальная длина линии — 500 метров.

Работа

ВПР/Реверс

Локально/дист.

Гц

МЕНЮ ПУСК

СТОПВВОД

VCI

ВНИМАНИЕ!

Не подключайте сетевое питание к клеммам U, V, W.

Не прикасайтесь к силовым клеммам до полного разряда

электролитических конденсаторов 5 минут.
