• Максимальная длина ответвления — 20 метров.

• Прокладка кабелей: прокладывайте сетевой кабель отдельно

от силовых кабелей (по крайней мере, на расстоянии 30 см);

если необходимо, выполняйте пересечения под прямыми углами;

подключайте экран кабеля к клемме заземления каждого подключаемого

прибора.

• Подключите терминаторы линии к каждому из двух концов линии.

3.5.4. Подключение проводов к аналоговому входу

При малой величине напряжения аналогового сигнала на

него могут повлиять внешние помехи. В общем случае необходимо

использовать экранированный кабель с длиной, не превышающей 20 м,

как показано на рисунке 3.8.

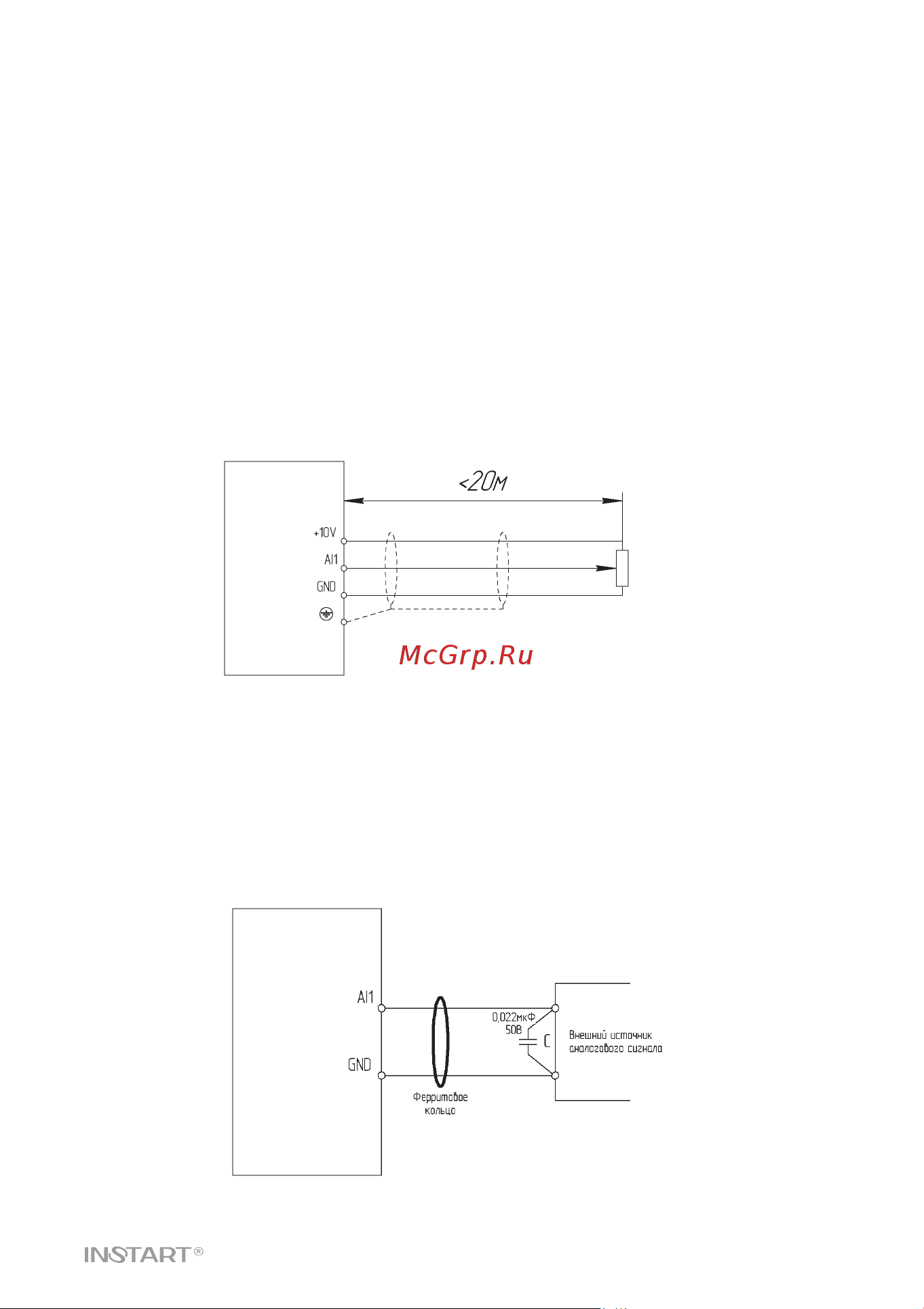

Рис. 3.8 – Схема подключения проводов к аналоговому входу (общий случай)

В случаях, когда аналоговый сигнал подвергается воздействию сильных

помех, необходимо установить фильтрующий конденсатор, расположив

его рядом с источником аналогового сигнала, или продеть кабель в

ферритовое кольцо, как показано на рисунке 3.9. Рекомендуется сделать

2-3 витка кабеля на ферритовом кольце. Намотка должна производиться

в одном направлении.

Рис. 3.9 – Схема подключения проводов к аналоговому входу (при воздействии сильных помех)
