29
instart-info.ru
3.5.5. Подключение нагрузки к релейному выходу

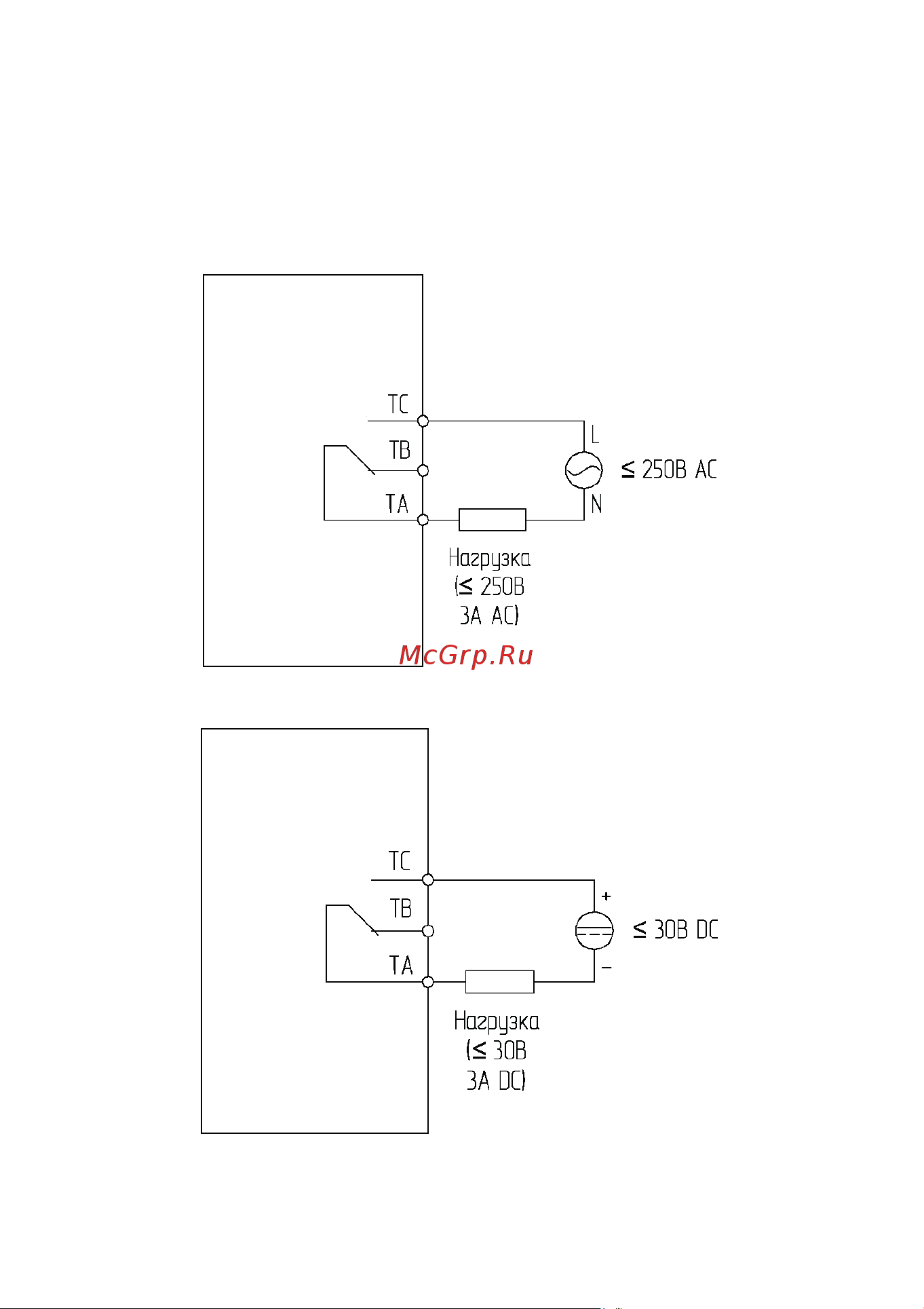

Рис. 3.10 – Схема подключения нагрузки переменного тока к релейному выходу
Релейный выход T/A-T/B-T/C представляет собой выход типа «сухой
контакт», т.е. к нему требуется подвести питание согласно рисунку 3.10
(подключение нагрузки, питающейся от переменного напряжения) или 3.11
(подключение нагрузки, питающейся от постоянного напряжения).
Рис. 3.11 – Схема подключения нагрузки постоянного тока к релейному выходу
