Встроенная панель управления со светодиодной индикацией

T/A, T/B, T/C Программируемый релейный выход (TA/TB нормально-открытый,

TA/TC нормально закрытый). Поддерживается нагрузка не более 250 В и 3 А

(переменный ток) или не более 30 В и 1 А (постоянный ток).

A+, B- Клеммы подключения дифференциальных сигналов RS485. Используется для

подключения устройств по протоколу Modbus RTU

Рисунок 3 – Подключение управляющих клемм

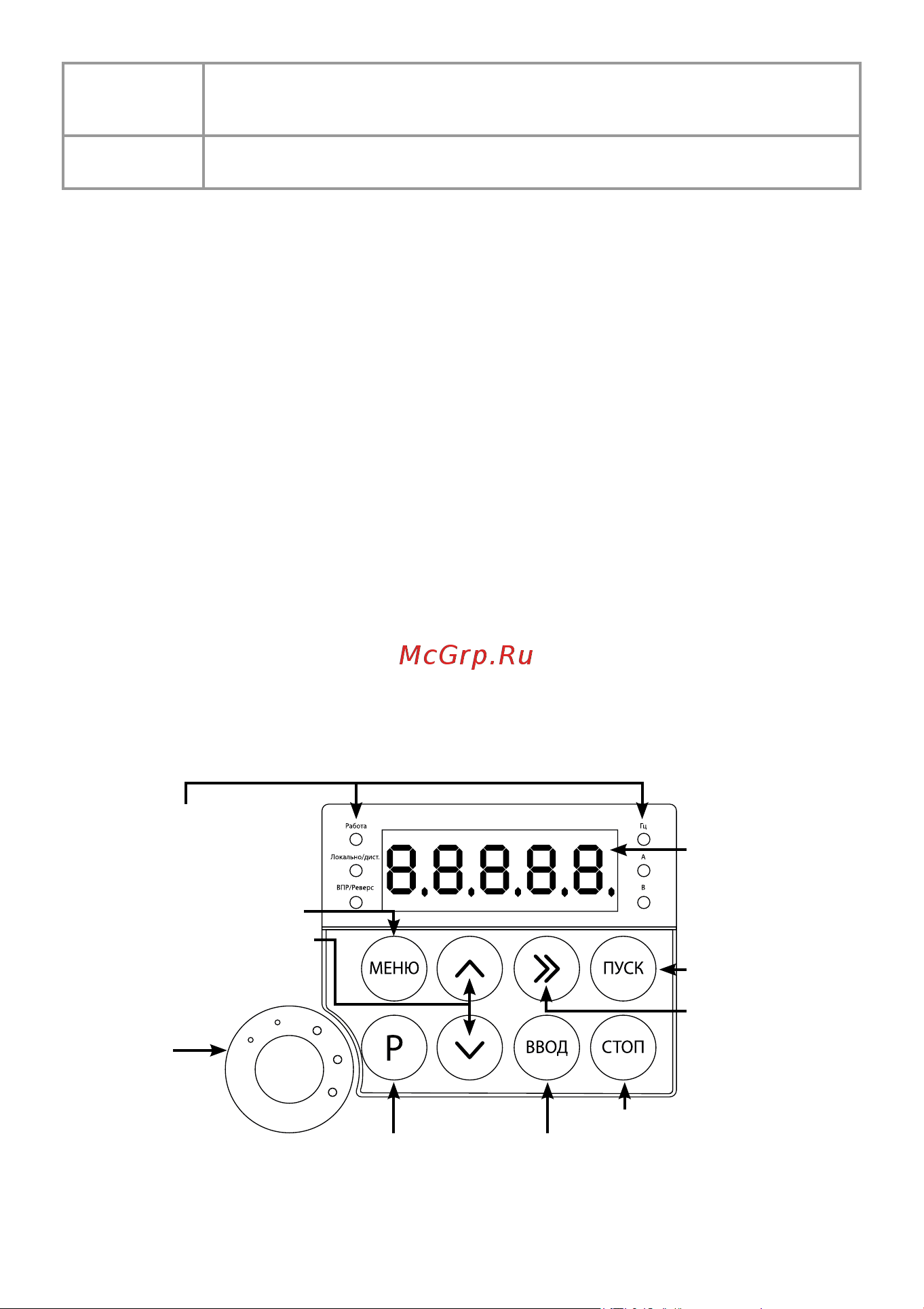

Рисунок 4 – Описание встроенной панели управления

Панель управления

Полная информация, связанная с управлением через панель, представлена в главе 5

полного руководства по эксплуатации.

1. Отображение

значения

настройки каждого

функционального кода

2. Отображение

значения параметров

мониторинга

Кнопка запуска

Кнопка останова/сброса после отказа

Настройка режима,

считывание и сохранение

параметров настройки

Состояние запуска и блок

индикации

1. Переключение режима

отображения

2. Отмена измененных данных

Потенциометр

регулировки

частоты

Многофункциональная кнопка

1. Выбор функционального кода

2. Настройка данных +/-

3. Установка частоты (при

соответствующей настройке)

1. Режим мониторинга

и прокрутка

отображения данных

2. Во время настройки

параметров -

изменение курсора
