Пробный запуск

1) Выполнить меры предосторожности и проверку перед пробным запуском.

Первое включение преобразователя рекомендуется производить при отключенном

электродвигателе (отсоединенных выходных силовых кабелях).

2) После подачи питания и включения преобразователя необходимо убедиться в том,

что преобразователь находится в режиме “останов” (на дисплее мигает индикация, не

горит светодиод «Работа»). В случае, если на дисплее отображается сообщение типа

1. Отображение значений

параметров мониторинга

2. Отображение значений

настройки функциональных

кодов

Настройка режима,

считывание и сохранение

параметров настройки

1. Режим мониторинга и

прокрутка отображения

данных

2. Во время настройки

параметров - изменение

положения курсора

Кнопка останова/сброса

после отказа

1. Переключение режимов

отображения

2. Отмена изменения данных

Название Описание функции

Работа Вкл: электродвигатель в состоянии работы

Выкл: электродвигатель в состоянии останова

Локально/дист. Вкл: запуск и останов производится с клемм

Выкл: запуск и останов производится с панели управления

Мигает: запуск и останов производится через Modbus RTU

ВПР/Реверс Вкл: вращение в обратном направлении (реверс)

Выкл: вращение в прямом направлении (вперед)

Гц Вкл: отображаемая величина имеет единицу измерения Гц

А Вкл: отображаемая величина имеет единицу измерения А

В Вкл: отображаемая величина имеет единицу измерения В

Гц, А, В (горят одновременно) Отображаемая величина имеет единицу измерения об/мин

А, В (горят одновременно) Отображаемая величина имеет единицу измерения %

Таблица 3 – Описание индикационных светодиодов

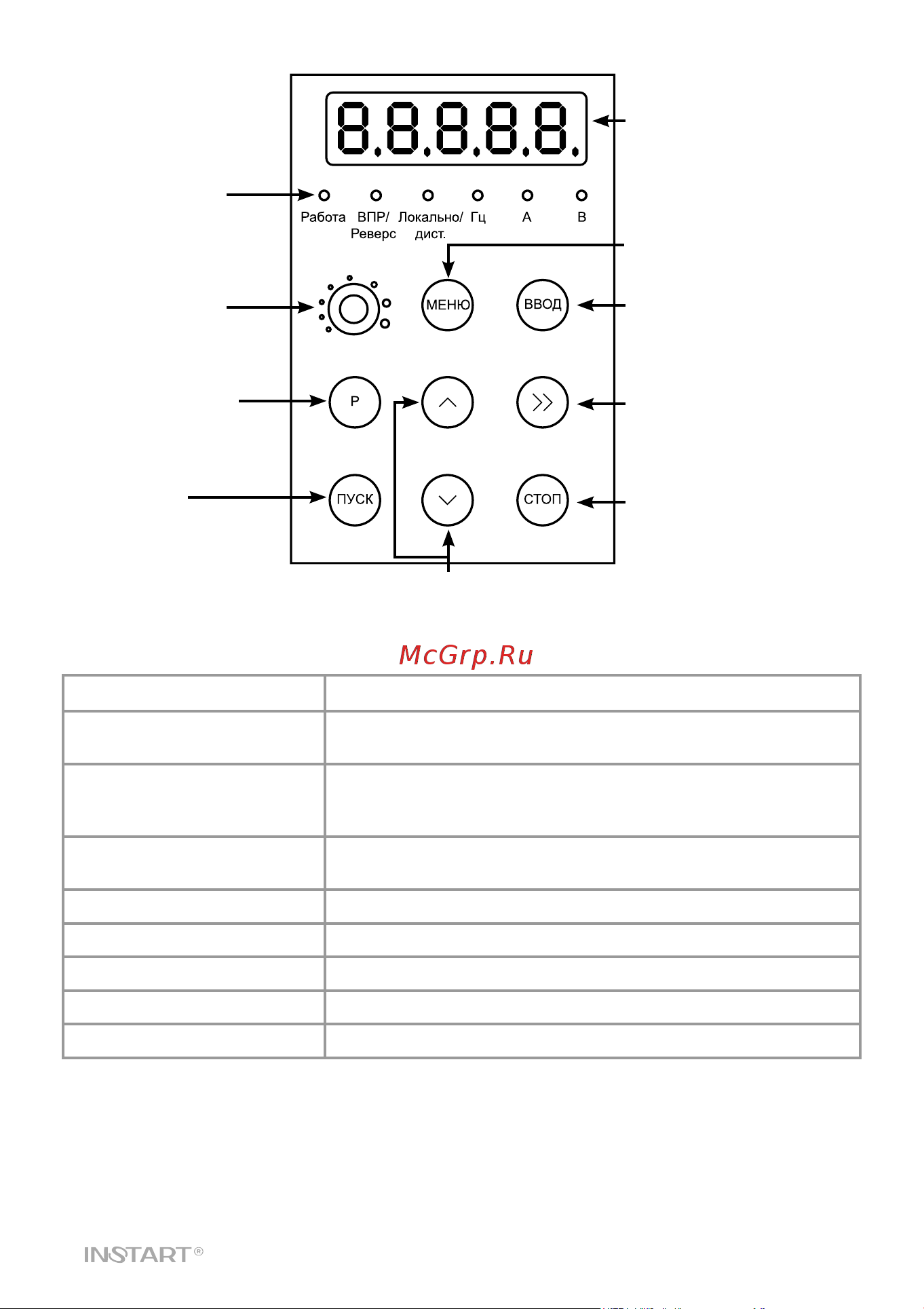

Съемная панель управления со светодиодной индикацией модели VCI-KP

Рисунок 5 – Описание съемной панели управления VCI-KP

Рабочее состояние в

единицах измерения

Потенциометр

регулировки частоты

Многофункциональная

кнопка

Кнопка запуска

1. Выбор функционального кода

2. Настройка данных +/-

3. Установка частоты (при соответствующей настройке)
