Goodrive 200А
Приложение С
172
3. Модели 037G/045P и выше имеют клемму P1 для подключения к реактору постоянного
тока.
4. В тормозных блоках используются стандартные тормозные блоки серии DBU.
Обратитесь к инструкции DBU для получения подробной информации.

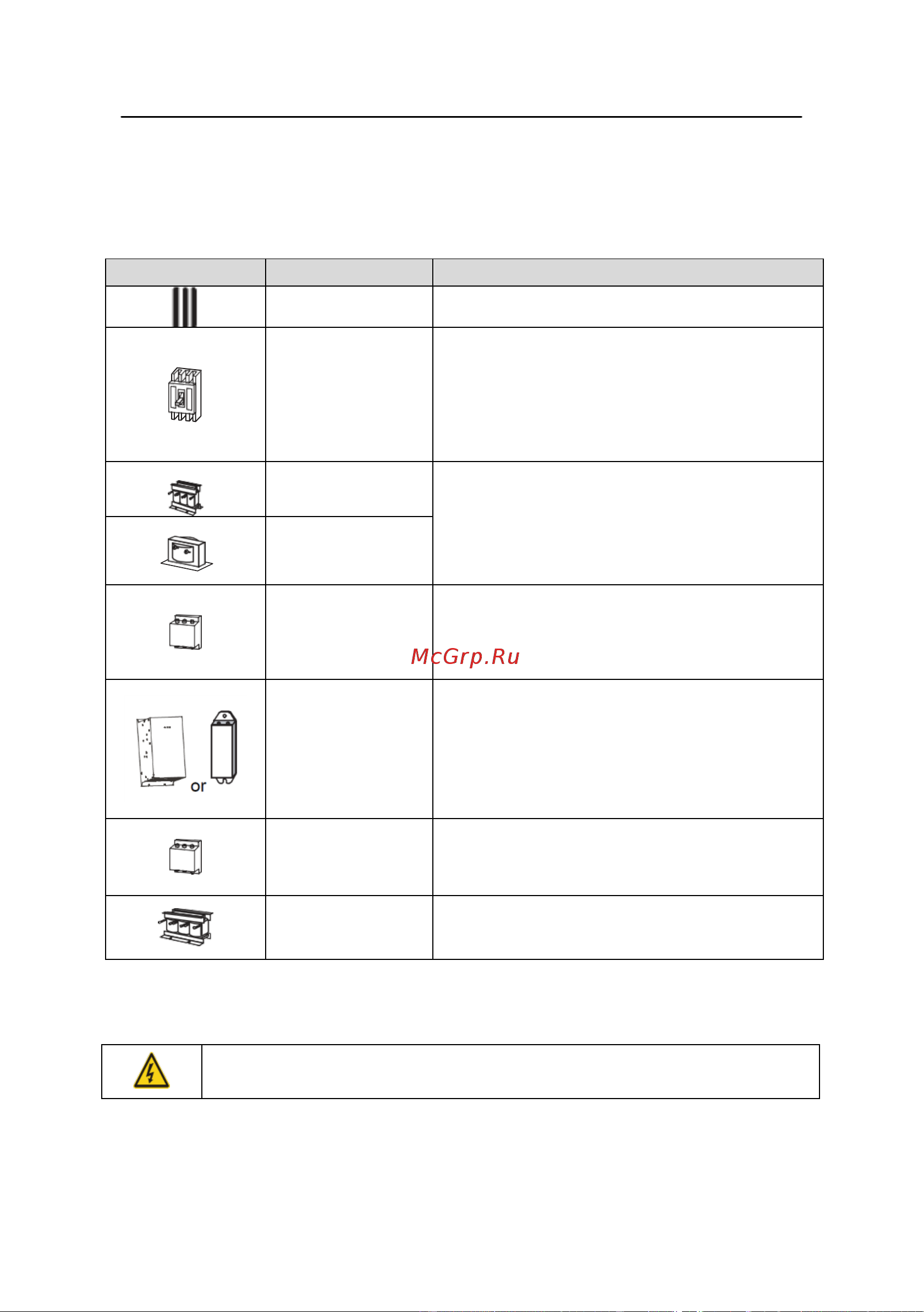

Рисунок
Наименование
Описание
Кабель
Для передачи электрического сигнала
Автоматический
выключатель
Устройство для предотвращения поражения
электрическим током и защиты от короткого
замыкания. Выберите автоматические
выключатели, которые применимы к ПЧ и могут
ограничивать гармоники высокого порядка и ток
чувствительности должен быть более 30 мА.
Входной реактор
Используются для улучшения
коэффициента мощности на входной стороне ПЧ
и ограничения гармонических токов высокого
порядка.
К моделям 037G/045P и выше могут быть
подключены внешние DC реакторы.
DC реактор
Входной фильтр
Ограничивает электромагнитные помехи,
создаваемые ПЧ и передаваемые в сеть через
кабель питания. Устанавливайте входной фильтр
максимально близко к входным клеммам ПЧ.
Тормозной модуль
или тормозной
резистор
Оборудование, используемое для гашения
регенеративной энергии двигателя, позволяет
сократить время торможения.
Модели 030G/037P и ниже требуют только
торомозной резистор.
Модели 037G/045P и выше требуют наличие
внешнего тормозного модуля.
Выходной фильтр
Используется для ограничения электромагнитных
помех, создаваемых выходными кабелями.
Устанавливайте фильтр максимально близко к
выходным клеммам ПЧ.
Выходной реактор
Увеличивает максимально допустимую длину
выходного кабеля ПЧ, ограничивая скачки
напряжения при переключении IGBT.
С.3 Источник питания
Пожалуйста обратитесь к инструкции по установке.
Убедитесь, что
напряжения сети.
класс
напряжения
ПЧ
соответствует
классу
С.4 Кабели
С.4.1 Силовые кабели
