Goodrive 200А

Приложение С

173

Размеры входных силовых кабелей и кабелей двигателя должны соответствовать

местным нормам.

 Входные силовые кабели и кабели двигателя должны выдерживать

соответствующие токи нагрузки.

 Максимальный температурный запас кабелей двигателя при непрерывной

работе должен быть более 70 °C.

 Проводимость заземляющего проводника PE должна быть такая же, как и у

фазового проводника, то есть площади поперечного сечения одинаковы. Для

моделей 030G/037P и выше площадь поперечного сечения PE проводника может

быть немного меньше рекомендуемого значения.

 Подробнее о требованиях к электромагнитной совместимости см.

Приложение B «Технические данные».

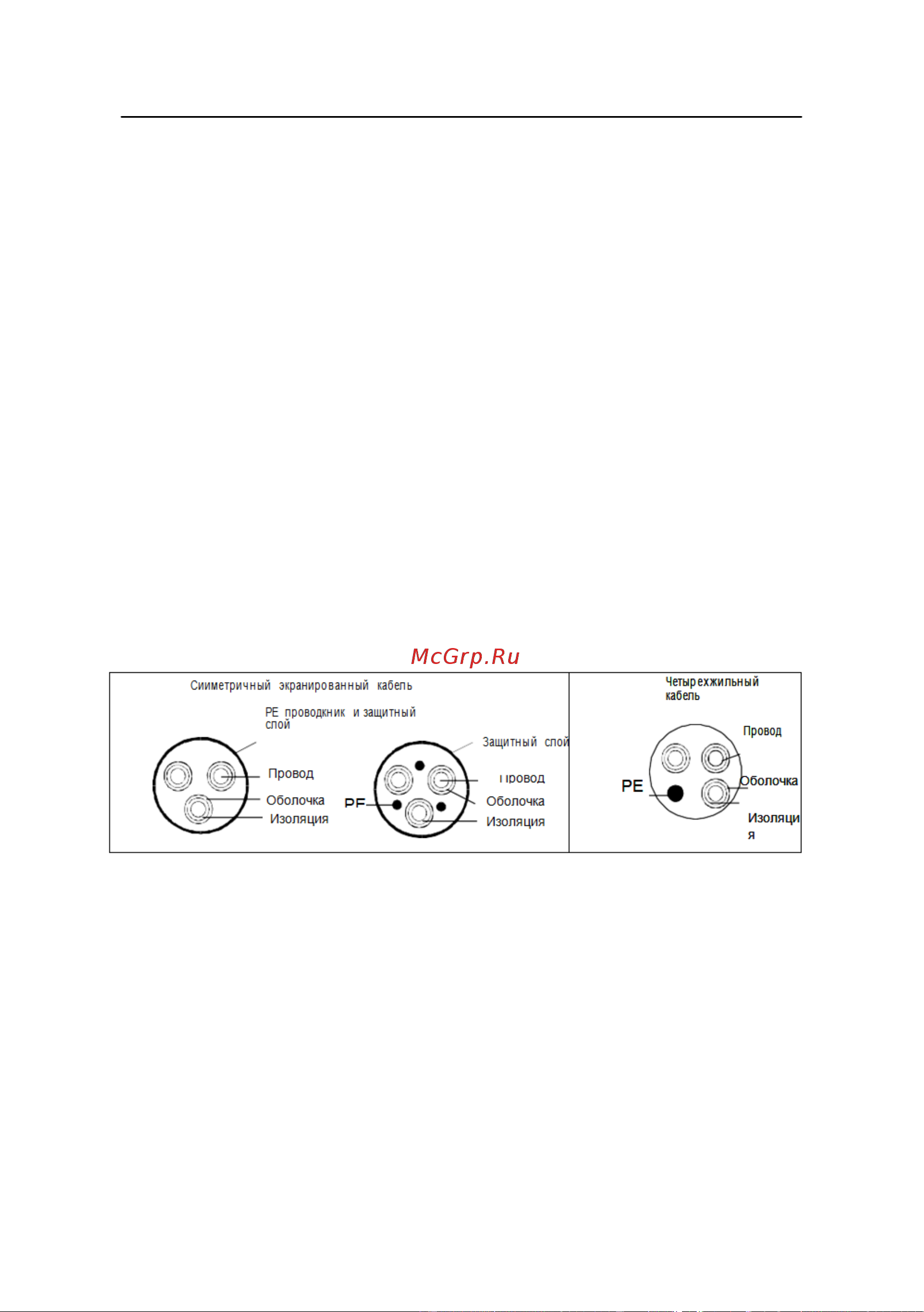

Чтобы соответствовать требованиям по электромагнитной совместимости,

установленным в стандартах CE, вы должны использовать симметричные

экранированные кабели в качестве кабелей двигателя (как показано на рисунке ниже).

В качестве входных кабелей могут использоваться четырехжильные кабели, но

рекомендуется использовать симметричные экранированные кабели. По сравнению с

четырехжильными кабелями симметричные экранированные кабели могут снизить

электромагнитное излучение, а также ток и потери в кабелях двигателя.

Примечание: Если проводимость экранирующего слоя кабелей двигателя не может

соответствовать требованиям, необходимо использовать отдельные провода PE.

Для защиты проводников площадь поперечного сечения экранированных кабелей

должна быть такой же, как и у фазных проводников, если кабель и проводник

изготовлены из материалов одного типа. Это снижает сопротивление заземления и,

следовательно, улучшает непрерывность сопротивления.

Для эффективного ограничения излучения и проводимости радиочастотных (РЧ)

помех проводимость экранированного кабеля должна составлять не менее 1/10 от

проводимости фазового проводника. Это требование может быть хорошо выполнено

с помощью медного или алюминиевого защитного слоя. На следующем рисунке

показано минимальное требование к кабелям двигателя и ПЧ. Кабель должен
