Goodrive 200А

Приложение С

174

состоять из слоя медных полос в форме спирали. Чем плотнее экранирующий слой,

тем эффективнее ограничиваются электромагнитные помехи.

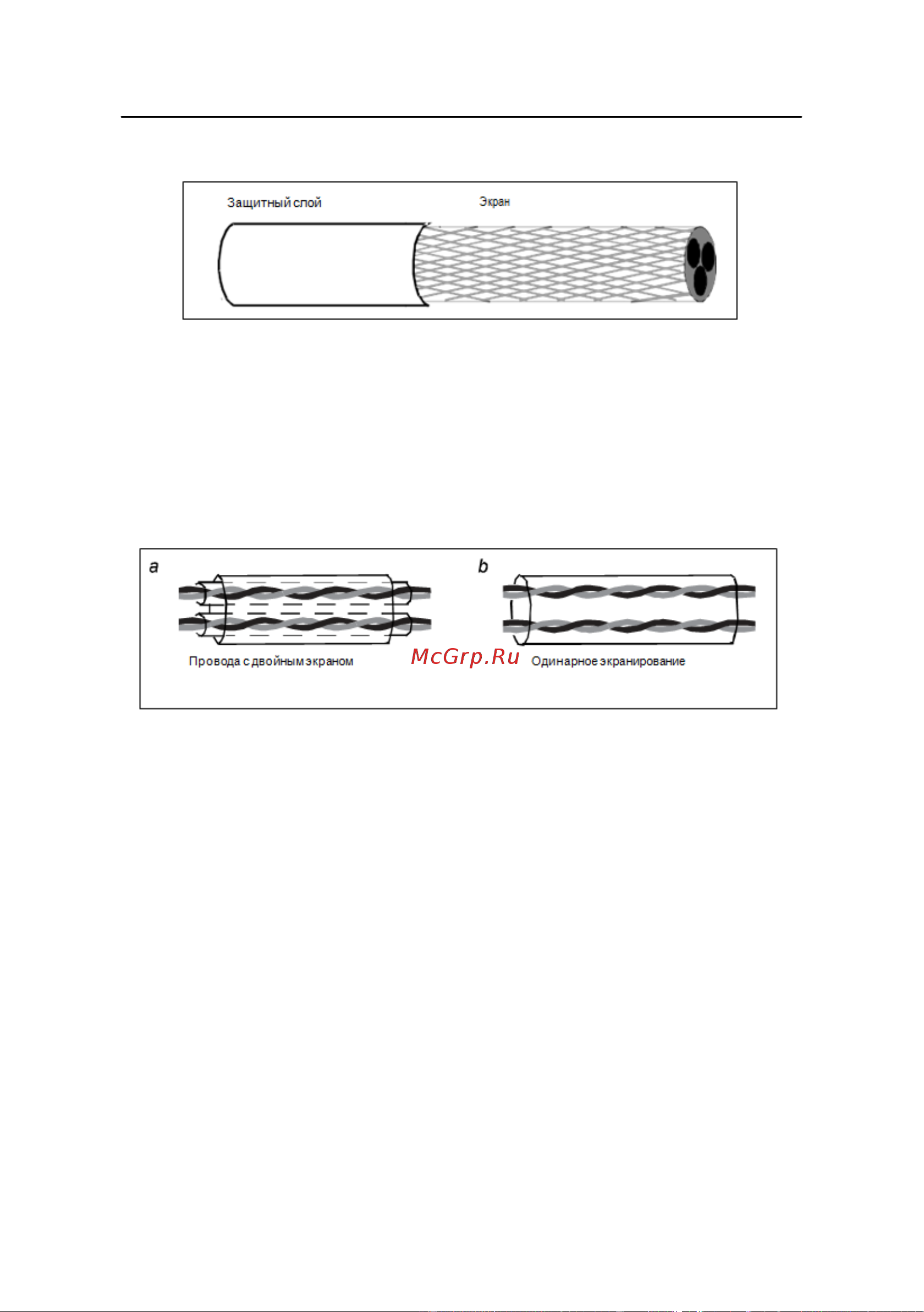

Поперечное сечение силового кабеля

С.4.2 Кабели цепей управления

Все аналоговые кабели управления и кабели, используемые для ввода частоты,

должны быть экранированными. Аналоговые сигнальные кабели должны быть

выполнены витыми парами с двойным экраном (как показано на рисунке а).

Используйте одну отдельную экранированную витую пару для каждого сигнала. Не

используйте один и тот же провод заземления для разных аналоговых сигналов.

Для цифровых сигналов низкого напряжения рекомендуются кабели с двойным

экраном, но также могут использоваться экранированные или неэкранированные

витые пары (как показано на рисунке b). Однако для частотных сигналов можно

использовать только экранированные кабели.

Релейные кабели должны быть с металлическими плетеными экранирующими слоями.

Панели управления должны быть подключены с помощью сетевых кабелей. В

сложных электромагнитных условиях рекомендуется использовать экранированные

сетевые кабели.

Примечание: Аналоговые и цифровые сигналы должны использовать разные

кабели.

Не проводите тесты на долговечность и сопротивление изоляции, такие как тесты на

высоковольтную изоляцию или использование мегаомметра для измерения

сопротивления изоляции ПЧ или его компонентов. Перед поставкой проводились

испытания на изоляцию и выдерживание напряжения между главной цепью и шасси

каждого ПЧ. Кроме того, внутри инверторов сконфигурированы схемы ограничения

напряжения, которые могут автоматически отключать испытательное напряжение.

Примечание: Перед подключением проверьте изоляцию входного силового

кабеля ПЧ в соответствии с местными правилами.
