Серия ПЧ Goodrive20

-17-

3.1.2 Направление при установке

ПЧ может быть установлен на стене или в шкафу.

ПЧ должен быть установлен вертикально. Проверьте положение установки в соответ-

ствии со следующими требованиями. Подробные сведения о размерах см. в Приложе-

нии В "Чертежи и размеры".

3.1.3 Установка

1. Настенный и монтаж на DIN-рейку для ПЧ (1ф 220 В / 3ф 380 В, ≤2,2 кВт и 3ф 220 В,

≤0,75 кВт)

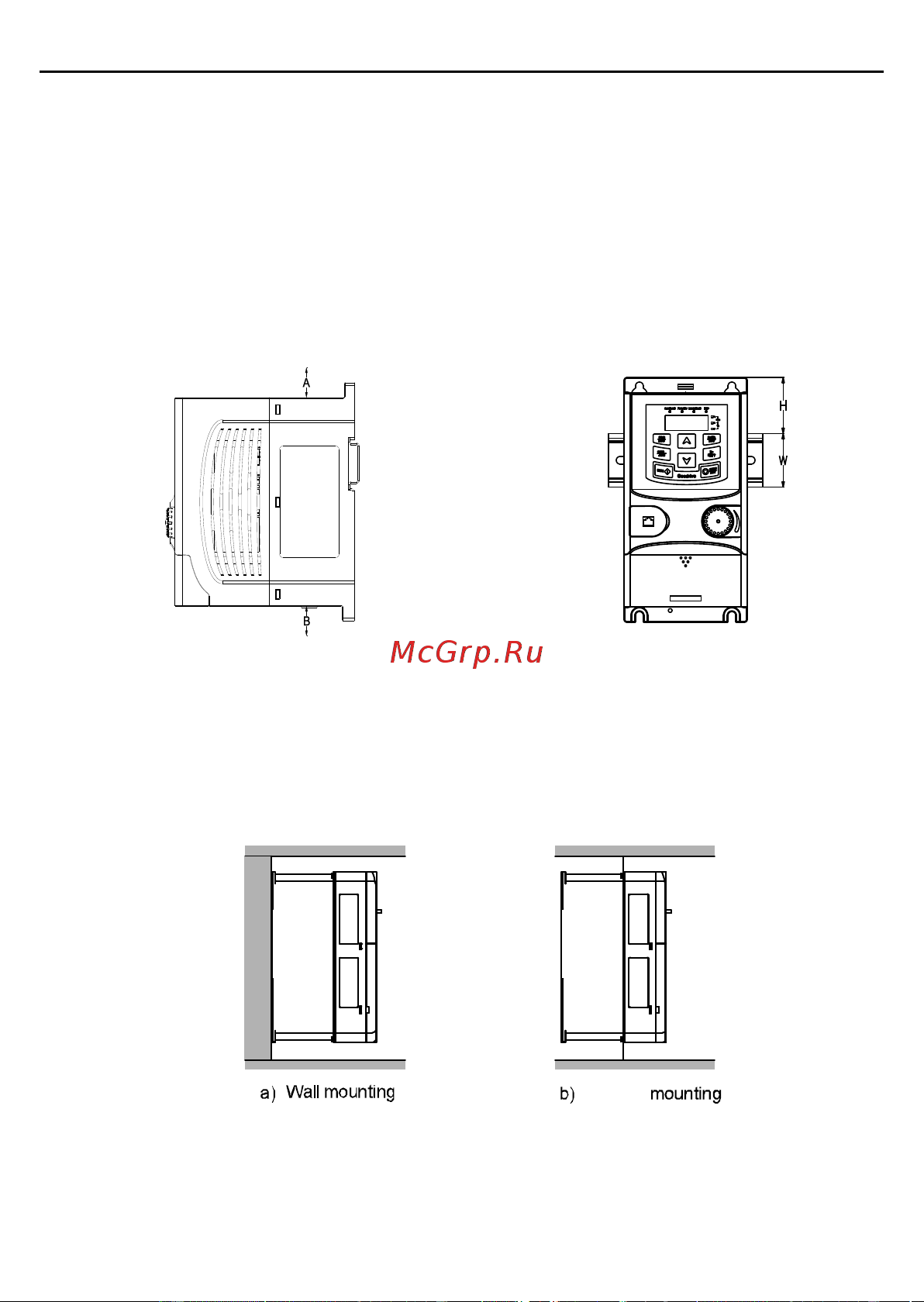

a) Настенный монтаж b) Монтаж на DIN-рейку

Рис. 3-1 Установка ПЧ

Примечание: Минимальное расстояние между A и B составляет 100 мм, если Н - 36,6

мм, а W - 35,0 мм.

2. Настенный и фланцевый монтаж для ПЧ (3ф 380 В, ≥4 кВт и 3ф 220 В, ≥1,5 кВт)

Flange

Рис. 3-2 Установка ПЧ

(1) Отметьте положение монтажного отверстия. Расположение монтажного от-

верстия указано в Приложении В "Чертежи и размеры".
