Серия ПЧ Goodrive20

-18-

(2) Установите винты или болты в указанное положение.

(3) Установите ПЧ на стену.

(4) Затяните крепежные винты на стене.

3.2 Схемы подключения

3.2.1 Схема подключения силовых цепей

Braking unit

Braking resistor

(+)

Output

reactor

Output

filter

Braking resistor

Output

reactor

Output

filter

Braking resistor

Input

reactor

Input

filter

Braking resistor

Input

reactor

Input

filter

Input

reactor

Input

filter

3PH 380V≤2.2kW

3PH 220V≤0.75kW

3PH 380V≥4kW

3PH 220V≥1.5kW

DC+

DC-

Output

reactor

Output

filter

1PH

220V(-15%)~

240V(+10%)

50/60Hz

3PH

220V(-15%)~

240V(+10%)

50/60Hz

3PH

380V(-15%)~

440V(+10%)

50/60Hz

3PH

220V(-15%)~

240V(+10%)

50/60Hz

3PH

380V(-15%)~

440V(+10%)

50/60Hz

Fuse

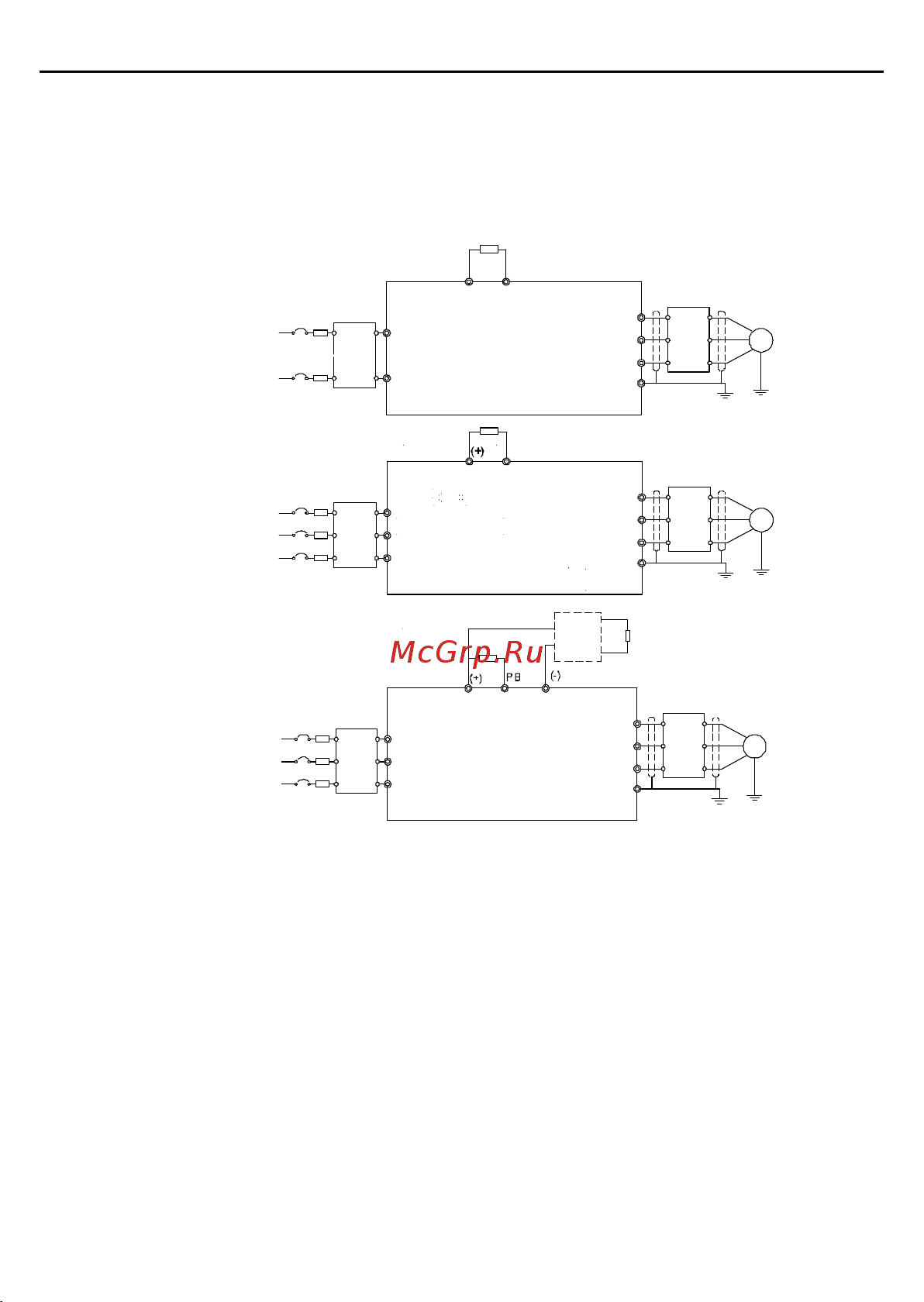

Рис. 3-3 Схема подключения силовых цепей

Примечание:

 Предохранители, тормозной резистор, входной реактор, входной фильтр, выходной

реактор, выходной фильтр являются дополнительными деталями. Пожалуйста,

обратитесь к Приложению C "Дополнительные принадлежности" для получения

подробной информации.

 Снимите желтые предупреждающие надписи PB, (+) и (-) на клеммах перед под-

ключением тормозного резистора; в противном случае может произойти плохое

подключение.
