8
BOXEL 215 / 225 / 325
Во-первых, остановите вибробулавы, выключив соответствующий переключатель, во-вторых,
остановите преобразователь, отключив соответствующий переключатель и, наконец, выньте
подающий кабель из сети.
ЗАЗЕМЛЕНИЕ
.
Чтобы защитить пользователя от поражения электрическим током, преобразователь должен быть
правильно
заземлен.
Преобразователи оснащены трехжильными (однофазные) или четырехжильными (три фазы)
кабелями и соответствующими разъемами. Для подключения преобразователей следует
использовать подходящую розетку с заземлением. Если таковых не имеется, следует
использовать переходник с контактом заземления.
УДЛИНИТЕЛЬНЫЕ КАБЕЛИ.
Всегда используйте удлинительные кабели с заземляющим проводом и соответствующим
штепселем с заземлением в штепсельной вилке.
Не используйте поврежденные или изношенные кабели.
Избегайте тяжелых нагрузок на кабели.
Чтобы определить поперечный разрез, выполните следующую процедуру:
ПРОЦЕДУРА ОПРЕДЕЛЕНИЕ ПОПЕРЕЧНОГО СЕЧЕНИЯ КАБЕЛЯ УДЛИНИТЕЛЯ
Надо проделать следующие измерения и выбрать большее сечение кабеля:
1. Омическое и индуктивное сопротивление кабеля с учетом разрешенной потери
напряжения в 5% вычисляется по формуле: cos/phi=0,8, ориентируясь при этом на кривые частоты
и напряжения на графике.
Например: Номинальное напряжение:……… 1-230 В 50 Гц
Номинальная сила тока:……….… 10 А
Длина кабеля:………………..……. 100 м

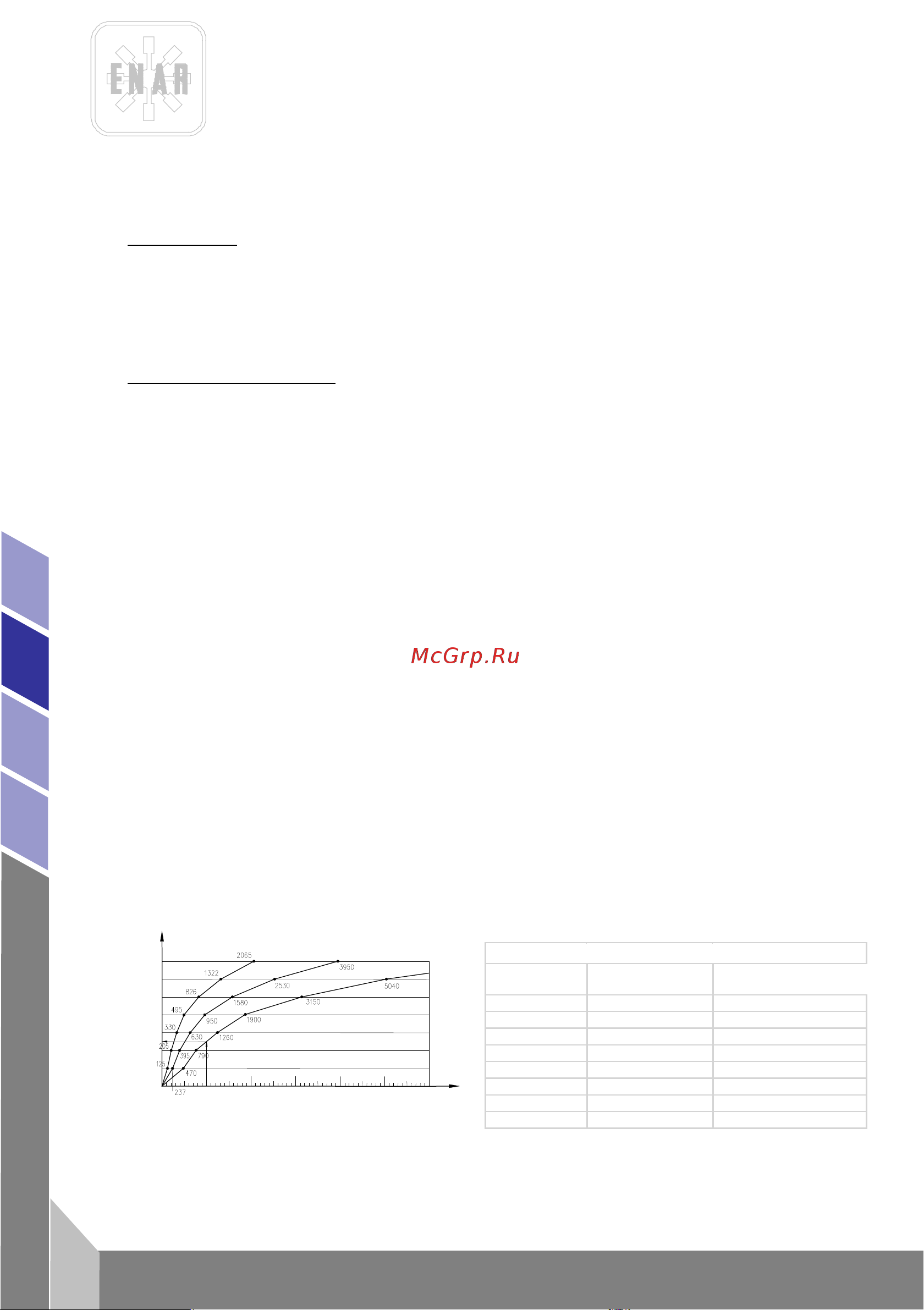

Посмотрим на график: Сила тока умноженная на Длину = 10×100=1000 А/м Получаем сечение
кабеля 4 мм.
2. Вычисляем разрешенный нагрев кабеля в соответствии с нормами VDE (таблица
минимально допустимого сечения проводов).
Например: Для 10 А, в соответствии с таблицей для 15 А или ниже, необходимое сечение
кабеля равняется 1 мм.
Следовательно, выбираем сечение = 4 м. Всегда необходимо выбирать большее поперечное
сечение из двух полученных результатов.
INTENSIDAD NOMINAL X LARGO DE LÍNEA (A m)
SECCIÓN DE LA LÍNEA EN mm
2
2,5
10
4
6
25
16
6000
3000
1000
0
2000
4000
5000
115 V
230 V
380 V
Сечение (мм
2
) Нагрузка макс. (A) Предохранитель макс. (A)
1 15 10
1,5 18 10/3-16/1-
2,5 26 20
4
34 25
6 44 35
10 61 50
16 82 63
25 108 80
Минимальное сечение кабеля
ВЫСОКОЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ
