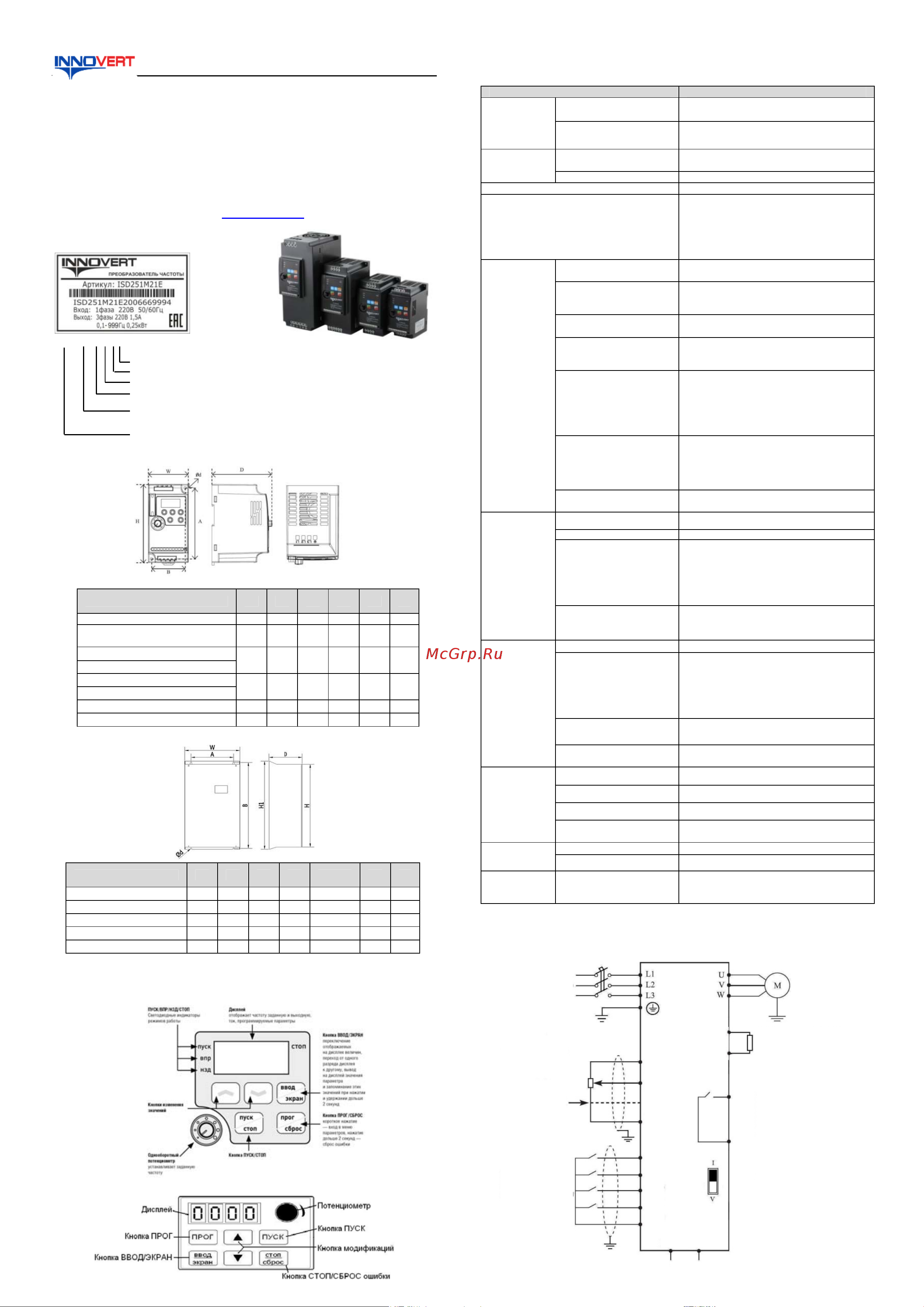

Преобразователь частоты
INNOVERT ISD mini PLUS 0.09 – 250 кВт
Краткое описание*
1. ВВЕДЕНИЕ
Благодарим Вас за выбор универсального многофункционального высокоэффективного
преобразователя частоты (ПЧ) INNOVERT ISD mini PLUS – простой, компактный и
экономичный преобразователь частоты с основным набором параметров и расширенным
функционалом. Рисунки и схемы в данной инструкции приведены для удобства описания; они
могут отличаться в деталях от модернизированных версий преобразователя.
Данное описание должно храниться у конечного пользователя для проведения технического
обслуживания.
*Подробная инструкция на сайте https://innovert.ru/ в разделе «Документация».
2. ОБОЗНАЧЕНИЕ
ISD 152 M 2 1 E
Вариант программного обеспечения: Е – расширенный
Количество фаз напряжения питания преобразователя
Входное напряжение:2 – 220В, 4 – 380В
Аппаратные средства преобразователя: М – mini
Обозначение мощности преобразователя, вычисляемой в Вт,
первые две цифры – множитель,
третья цифра – количество нулей (в данном случае 1500 Вт)
Тип преобразователя: ISD
3. РАЗМЕРЫ (мм)
Модель W H D A B Ød
ISD091M21E – ISD152M21E
68 132 102 120 57 4.5
ISD222M21E
ISD251M43E – ISD222M43E
72 142 112 130 61 4.5
ISD372M21E
85 180 116 167 72 4.5
ISD302M43E – ISD552M43E
ISD552M21E
106 240 153 230 96 4.5
ISD752M43E, ISD113M43E
ISD153M43E – ISD223M43E
151 332 167 318 137 7
ISD303M43E, ISD373M43E
217 400 201 385 202 7
Может крепиться на стандартную DIN-рейку 35 мм для преобразователей до 5,5 кВт.
Модель W H H1 D A B Ød
ISD453M43E, ISD553M43E
300 440 470 244 440 200 9
ISD753M43E – ISD114M43E
278 590 630 310 612 200 9
ISD134M43E, ISD164M43E
400 675 715 310 320 695 11
ISD184M43E – ISD224M43E
400 790 830 320 160+160 810 11
ISD254M43E
530 920 970 350 215+215 950 11
4. ОПИСАНИЕ КНОПОК
(1) Модели до 37 кВт
(2) Модели от 45 кВт и выше
5. ХАРАКТЕРИСТИКИ
Характеристика преобразователя ISD mini PLUS
Вход Номинальное
напряжение и частота
трехфазное, 380В, 50/60 Гц;
однофазное, 220В, 50/60Гц.
Допустимый
диапазон напряжения
трехфазное 380В: 330~440В;
однофазное 170В~240В.
Выход Напряжение трехфазное, 380В: 0~380В;
трехфазное, 220В: 0~220В.
Частота 0,1 ~ 999,9 Гц
Режим работы Преобразование напряжение-частота
Дисплей Четырех разрядный экранный дисплей,
светодиодная индикация; отображение
настройки заданной частоты, выходной
частоты, направления вращения, выходного
тока, напряжения шины постоянного тока,
ошибки, сигнала обратной связи и др.
Характеристики
управления
Диапазон выходной
частоты
0,1 Гц~999,9 Гц
Точность установки
задания частоты
Цифровая настройка: 0,1 Гц, аналоговая
настройка: 0,1% максимальной выходной
частоты.
Точность индикации
выходной частоты
0,1 Гц
Кривая
напряжение - частота
Задание точек изгиба кривой напряжение-
частота для соответствия различным
нагрузочным режимам.
Многофункциональные
входы
4 многофункциональных входа, реализация
таких функций, как: задание 15
предустановленных скоростей, работа по
программе, функция электронного
потенциометра (MOP), аварийный останов и
другие функции.
Многофункциональный
выход
Многофункциональный релейный выход,
реализация таких функций, как индикация
работы, счетчик, таймер, достижение
нулевой скорости, работа по программе и
авария.
Настройка времени
ускорения / замедления
4 варианта времен ускорения / замедления
может быть задано в диапазоне 0~999.9 сек.
Другие
функции
ПИД-регулятор Встроенный ПИД-регулятор
RS485 П
р
отокол связи MODBUS
(
по
р
т RS485
)
Настройка частоты Аналоговое задание 0~10В, 4~20мA,
настройка с помощью потенциометра
панели управления, с помощью цифровой
связи RS485 и настройка с помощью
электронного потенциометра МОР
(UP/DOWN)
PLC- режим Управление скоростью вращения по
управляющей программе, записанной в
преобразователе.
Функции
защиты
Защита от перегрузок 150% в течение 1 мин.
Защита от
перенапряжений
Для защиты от импульсных
перенапряжений сети устанавливается
сетевой дроссель (опция).
Уровень срабатывания защиты от
перенапряжения в звене постоянного тока
может быть скорректирован пользователем
Защита от пониженного
напряжения
Уровень срабатывания защиты может быть
скорректирован пользователем
Другие типы защиты Блокировка параметров от
несанкционированной настройки
Окружающая
среда
Окружающая температура -10°C… + 40°C (без обледенения)
Влажность воздуха Макс. 90% (без конденсата)
Абсолютная высота Ниже 1000 м
Вибрация <20 Гц: Макс. 1.0 g;
20 – 50 Гц: Макс. 0.6 g
Конструкция Охлаждение Принудительное воздушное охлаждение
Класс защиты IP 20
Установка Место монтажа Помещение, где монтируется
преобразователь, должно быть свободно от
пыли, влаги и грязи.
6. СХЕМА ПОДКЛЮЧЕНИЯ
(1) Модели до 37 кВт
ISDminiPLUS
Клеммывстроенного
тормозногомодуля
дляподключения
тормозногорезистора**
(**опция3‐37кВт)
Многофункциональный
релейныйвыход
(нормальнооткрытый)
1А/250Впер.напряж.
1А/30пост.напряж.
Переключатель
типавходадля
аналогового
сигнала
I
/
V
Трёхфазный
асинхронный
двигатель
Источникпитания
220В1фаза(L1,L2)
380В3фазы
10кОм
0‐10В
4‐20м
А
Установка
частоты
Многофункцио‐
нальные
дискретныевходы
S1
S2
FWD
REV
GND
RS+RS‐
RS485
10Вдля
установки
частоты
AVI
GND
В1
В2
RA
RC
