Руководство пользователя
Преобразователь частоты
INNOVERT серии IRD
Введение
Благодарим Вас за выбор преобразователя частоты INNOVERT.
Преобразователи частоты INNOVERT предназначены для управления асинхронными
электродвигателями и регулировки скорости их вращения.
Преобразователи частоты серии IRD простые в эксплуатации и легкие в настройке работают в
скалярном режиме работы (V/F), имеют 8 предустановленных скоростей, подходят для работы
с асинхронными электродвигателями в простых применениях: вентиляторы, небольшие
конвейерные линии, маломощные мешалки, дозаторы и др.
В настоящей инструкции представлены описание функций и параметров, а также
электрическая схема подключения.
Используйте преобразователь только после ознакомления с мерами предосторожности при его
эксплуатации. Прочитайте настоящую инструкцию перед первым пуском преобразователя.
Данная инструкция по эксплуатации должна храниться у конечного пользователя
преобразователем частоты, как отдельного прибора, так и в составе какого-либо
оборудования.
Предупреждения:
• Условные обозначения в этой инструкции указаны для ознакомления, они могут отличаться
от обозначений на корпусе приобретенного вами продукта.
• Пожалуйста, при использовании этого преобразователя обеспечьте его защиту от пыли и
влаги. Класс защиты корпуса преобразователя IP20.
• С целью улучшения потребительских качеств продукта завод-изготовитель может вносить
изменения в конструкцию и программное обеспечение преобразователя частоты без
предварительного уведомления.
• В случае утери настоящей инструкции ее можно получить, обратившись
к поставщику, или скачать в электронном виде.

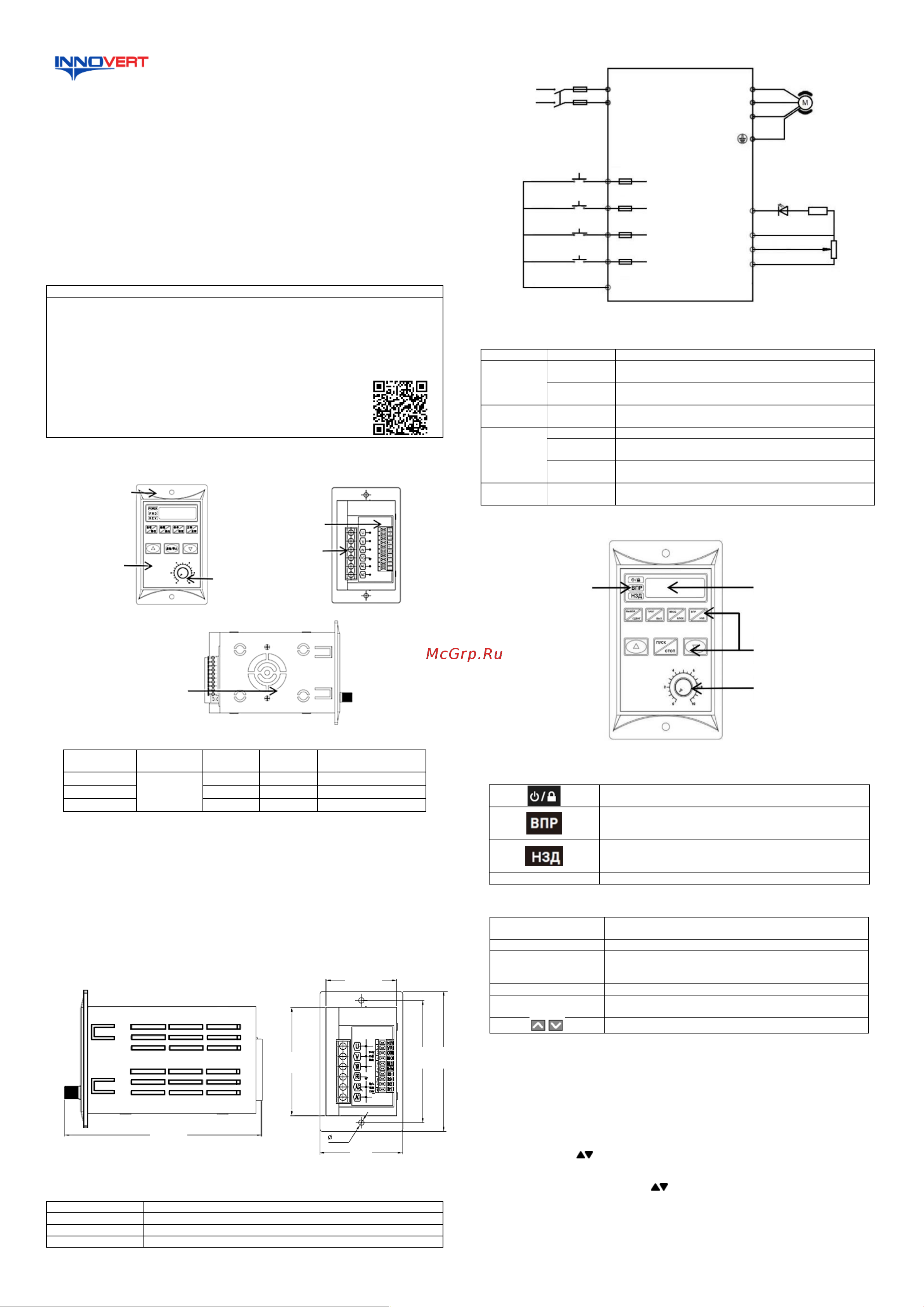

1. Общие сведения
1.1. Внешний вид
1.2. Модели преобразователей частоты
Табл.1
Модель
Вход
питания
Входной
ток, А
Выходной
ток, А
Мощность
электродвигателя, кВт
IRD251M21B
200-240В,
1 фаза,
50/60 Гц
3,2
1,6
до 0,25
IRD401M21B
4,3
2,1
0,4
IRD551M21B
6,0
3,1
0,55
1.3. Технические параметры преобразователя частоты
Диапазон выходной частоты 1.0-99.0 Гц.
Регулировка скорости возможна встроенным или внешним потенциометром.
Встроенный контроллер обеспечивает простую логику работы функций преобразователя.
Встроенная тепловая и токовая защита электродвигателя.
Возможно использовать внешний LED индикатор для определения безаварийной работы
Интуитивно понятный интерфейс, простой набор параметров и способ их установки.
Возможно настраивать параметры функции V/F, в зависимости от применения.
Текущие характеристики преобразователя можно просматривать в режиме реального
времени с помощью кнопки на панели преобразователя.
Модуль ШИМ (широтно-импульсная модуляция) последнего поколения, частота шим 8 кГц.
1.4. Габаритные и установочные размеры, мм
Рис.2
2. Электрические цепи преобразователя частоты
2.1. Клеммы силового контура
Обозначение клемм
Описание
AC, AC
Клеммы для подключения источника питания 200-240В.
U, V, W
Клеммы для подключения моторного кабеля
FG
Клемма подключения заземления
Внимание! Не подключать к клеммам U, V, W напряжение питания. Это приведет к выходу из
строя преобразователь частоты.
2.2. Электрическая схема подключения
Рис.3
2.3. Клеммы управления
Табл.3
Обозначение
Описание
5V
Клемма «+» внутреннего источника питания 5 VDC, 30 мА
(только для резистивной внешней нагрузки)
COM
Клемма «-» внутреннего источника питания и общая клемма
для входных сигналов
VR
Клемма для подключения внешнего аналогового сигнала по
напряжению 0-5VDC
M1
Клемма для сигнала «ПУСК ВПЕРЕД»
M2/D3
Клемма для сигнала «ПУСК НАЗАД» или вход №3 для
включения предустановленной скорости
D1, D2
Входы №1 и №2 для включения предустановленной
скорости
M0
Для коммутации 5VDC, 50 мА с внешним реле или
лампочкой индикации
3. Панель управления преобразователя частоты
3.1. Внешний вид
Рис.4
3.2. Индикаторы панели управления
Табл.4
Постоянно горит: индикатор наличия питающего напряжения
Мигает: кнопки панели заблокированы
Светодиодный индикатор «ВПЕРЕД»
Постоянно горит: работает
Мигает: состояние остановки
Светодиодный индикатор «НАЗАД»
Постоянно горит: работает
Мигает: состояние остановки
Дисплей панели
Отображение параметров, кодов ошибок
3.3. Описание кнопок панели управления
Табл.5
ВЫБОР/СДВИГ
Переключение отображаемых на дисплее величин, выбор
параметра из списка в меню, переход от разряда к разряду
ПРОГ/ВЫХ
Кнопка входа и выхода в меню параметров
ВВОД/БЛОК
Кнопка блокировки и разблокировки меню параметров
(блокировка/разблокировка удержанием кнопки 3сек;
автоматическая блокировка кнопок управления через 3 мин.)
ВПР/НЗД
Выбор направления вращения
ПУСК/СТОП
Кнопка пуска/остановки (в случае управления с панели
управления)
Кнопки модификации, для выбора параметра и его значения
4. Отображение величин на дисплее
Переход от одной отображаемой величины к другой с помощью кнопки «ВЫБОР/СДВИГ»:
1) Fxx.x: отображение рабочей частоты. 2) t-xx: отображение значения температуры IPM.
3) Cx:xx: отображение выходного тока. 4) xxx.x: отображение напряжения шины постоянного
тока. 5) xxxx: отображение скорости электродвигателя. При сбое преобразователя на дисплее
появится код ошибки E-x.x. Коды ошибок и их описание в табл.7.
5. Описание настроек параметров
Для настройки параметров войдите в меню параметров нажатием кнопки «ПРОГ/ВЫХ». На
дисплее отобразится параметр «0.0» (при заводских настройках). Кнопками
«ВЫБОР/СДВИГ», выберите нужный параметра. Доступные параметры для
редактирования приведены в таблице 6. После выбора нужного параметра нажмите кнопку
«ПУСК/СТОП» для входа в параметр. Для установки нужного значения в параметре
используйте кнопки «ВЫБОР/СДВИГ», . Далее для возврата в меню параметров и выбора
другого параметра нажмите клавишу «ВВОД/ПРОГ». Для сохранения изменений значений в
параметрах нажмите клавишу «ВВОД/БЛОК». При этом на экране появится мигающая
надпись «SAVE», затем еще раз нажмите на кнопку «ВВОД/БЛОК» для подтверждения
сохранения изменений. Теперь преобразователь настроен в соответствии с заданными
параметрами. На дисплее будет отображаться заданная частота. Если нажать клавишу
«ПРОГ/ВЫХ» при мигающей надписи «SAVE», то сохранение установленных значений
параметров будет отменено. Автоматический возврат в рабочий режим отображения частоты
произойдет через 20 сек. бездействия, находясь на любом уровне меню параметров.
Трёхфазный
асинхронный
двигатель,
соединение
обмоток «∆»
Пластиковый
корпус
Панель
управления
Клеммы управления
Клеммы силовые
Потенциометр
Вентилятор
Индикаторы
состояния
Дисплей
Кнопки
управления
Ручка
потенциометра
147
52
90 103
80
4
61
Дискретный
выход
1-5 кОм
АС
АС
U
V
W
L1
N
Источник питания
220В 1 фаза (50/60 Гц)
Внутренний
источник питания
Аналоговый вход
Вращение ВПР M1
Вращение НЗД /
Клемма 3 М2/D3
Клемма 2 D2
Клемма 1 D1
COM
Многофункциональные входы
M0
5V
VR
COM
0-5В
