5.1. Функции параметров
Табл.6
Код
Значение
Заводское
значение
Диапазон
Примечание
-0:1-
Время разгона
7
1-15
1-5.0c
6-3.3с
11-1.7с
2-4.7с
7-3.0с
12-1.3с
3-4.3с
8-2.7с
13-1.0с
-0:2-
Время замедления
7
4-4.0с
9-2.3с
14-0.7с
5-3.7с
10-2.0с
15-0.1с
-0:3-
Буст
8
5-15
Выходное напряжение при
0 Гц в % от номинального
значения
-0:4-
V/F-кривая
промежуточная
частота
20
5.0-30.0Гц
–
-0:5-
Значение
напряжения на
промежуточной
частоте
55
25-85%
Величина в % от значения
номинального напряжения
-1:0-
Способ установки
частоты
1
0-4
0: Кнопки на панели ПЧ
1: Потенциометр на панели
ПЧ
2: Аналоговый сигнал 0-5В
4: Предустановленные
скорости
-1:1-
Способ пуска
преобразователя
частоты
0
0-4
0: Кнопки на панели ПЧ
2: Подачей напряжения
вращение по часовой
стрелке
3: Подачей напряжение
вращение против часовой
стрелки
4: Управляющие клеммы
-1:2-
Режим при
выключении
напряжения
питания
1
0-1
0: Свободный выбег
1: Остановка по времени
-1:3-
Функции
программируемых
входов
0
0-2
0: М1 вращение ВПР/СТОП,
М2D3 вращение НЗД/СТОП
1: М1 – ПУСК/СТОП,
М2D3 – РЕВЕРС
2: М1 – ПУСК/СТОП,
М2D3, D1, D2 –
предустановленная скорость
-1:4-
Функции
программируемого
выхода МО
1
0-2
0: Индикация работы
1: Индикация достижения
пороговой частоты (-2:8-)
2: Индикация ошибки
-1:6-
Уровень
срабатывания
тепловой защиты
90
40-100°С
Установка температуры от
перегрева ПЧ
-1:7-
Максимальная
частота
50.0
1.0-99.0Гц
–
-1:8-
Минимальная
частота
1.0
1.0-30.0Гц
–
-1:9-
Рабочая частота
50.0
1.0-99.0Гц
Номинальная частота
питания
-2:0-
Максимальная
рабочая частота
50.0
35.0-99.0Гц
–
-2:1-
Предустановленная
скорость 1
5.0
1.0-99.0Гц
–
-2:2-
Предустановленная
скорость 2
10.0
1.0-99.0Гц
–
-2:3-
Предустановленная
скорость 3
20.0
1.0-99.0Гц
–
-2:4-
Предустановленная
скорость 4
25.0
1.0-99.0Гц
–
-2:5-
Предустановленная
скорость 5
35.0
1.0-99.0Гц
–
-2:6-
Предустановленная
скорость 6
40.0
1.0-99.0Гц
–
-2:7-
Предустановленная
скорость 7
45.0
1.0-99.0Гц
–
-2:8-
Пороговая частота
45.0
1.0-99.0Гц
Пороговая частота
-3:0-
Отображение тока
1
1
1: В процентах
-3:5-
Количество пар
полюсов
2
1-6
2-соответствует синхронной
скорости 1500 об/мин
-3:6-
Коэффициент
скольжения
электродвигателя
1
0.01-1.00
Коэффициент компенсации
скольжения двигателя
-3:7-
Номинальная
скорость двигателя
1500
1-9999
Номинальная скорость
вращения двигателя
-3:8-
Предустановленная
скорость 0
1.0
1.0-99.0Гц
–
-9:1-
Значения по
умолчанию
--
--
На дисплее мигает CLE
-9:5-
MCU Сброс MCU
--
--
На дисплее мигает 888
6. Защита и диагностика ошибок
Преобразователь частоты оснащен защитой от пониженного и повышенного напряжения,
перегрузки по току и напряжению перегрева. При обнаружении неисправности
преобразователь частоты немедленно блокирует выходные клеммы. При этом на экране
отображается код неисправности. На этой стадии необходимо определить причину
неисправности и принять соответствующие решения согласно рекомендациям в таблице 7.
При невозможности устранить неисправность указанным способом необходимо обратиться к
поставщику для проведения диагностики преобразователя.
6.1. Коды ошибок
Табл.7
Код
ошибок
Возможная причина
Устранение
E-0.1
1.Выход ПЧ из строя
2. Слишком высокая
температура
окружающей среды или
поврежден вентилятор
1.Отправьте ПЧ в ремонт
2.Понизить температур
окружающей среды
Продолжение табл.7
E-0.2
Импульсная
перегрузка по току
1.Слишком большая
нагрузка
2. Неправильно задана
зависимость V/F-кривой
3. Недостаточное время
ускорения
4. Недостаточная
мощность ПЧ
5. Выход ПЧ из строя
1.Уменьшить нагрузку
2.Задайте соответствующую
зависимость для V/F- кривой
3.Увеличить время ускорения
4.Заменить ПЧ более мощным
5.Отправьте ПЧ в ремонт
E-0.4
Перегрузка
1.Заклинивание нагрузки
2. Неправильно задана
зависимость V/F-кривой
1.Проверьте нагрузку двигателя
2.Задайте соответствующую
зависимость для V/F-кривой
E-0.6
Ошибка
термодатчика
Обрыв или повреждение
цепи датчика
температуры
Отправьте ПЧ в ремонт
E-0.7
Ошибка
термодатчика
Короткое замыкание или
повреждение датчика
температуры
Отправьте ПЧ в ремонт
E-0.8
Перегрузка по току
Выходной ток
превышает номинальный
в течении 6 сек
Заменить ПЧ
E-0.9
Защита ПЧ от
перегрева
1.Выход ПЧ из строя
2.Поврежден вентилятор
охлаждения
1. Отправьте ПЧ в ремонт
2. Отправьте ПЧ в ремонт
E-1.0
Защита по
перенапряжению
Малое время замедления
Увеличить время замедления
7. Параметры настроек
7.1. Предустановленные скорости
D1
D2
М2/D3
Установка частоты
Заводское значение
OFF
OFF
OFF
Предустановленная скорость 0
-3.8-
ON
OFF
OFF
Предустановленная скорость 1
-2.1-
OFF
ON
OFF
Предустановленная скорость 2
-2.2-
ON
ON
OFF
Предустановленная скорость 3
-2.3-
OFF
OFF
ON
Предустановленная скорость 4
-2.4-
ON
OFF
ON
Предустановленная скорость 5
-2.5-
OFF
ON
ON
Предустановленная скорость 6
-2.6-
ON
ON
ON
Предустановленная скорость 7
-2.7-
D1, D2, М2/D3 – входные клеммы управления; ON – сигнал есть ; OFF – сигнала нет.
7.2. Настройка функции V/F-кривой
Для изменения формы V/F-кривой в зависимости от типа нагрузки механизма настройте
значения в параметрах -0:3-, -0:4-, -0:5- таблицы 6. Если требуется большой пусковой момент
при старте, то необходимо настроить буст в параметре -0:3-. При легкой нагрузке измените
форму наклона V/F-кривой крутящего момента. Посмотреть пример форм V/F-кривой можно
на рисунке 5.
Пример настройки V/F-кривых, как показано на рисунке 5, -0:4- значение 20, параметр -0:5-
значения 60, 40, 30.

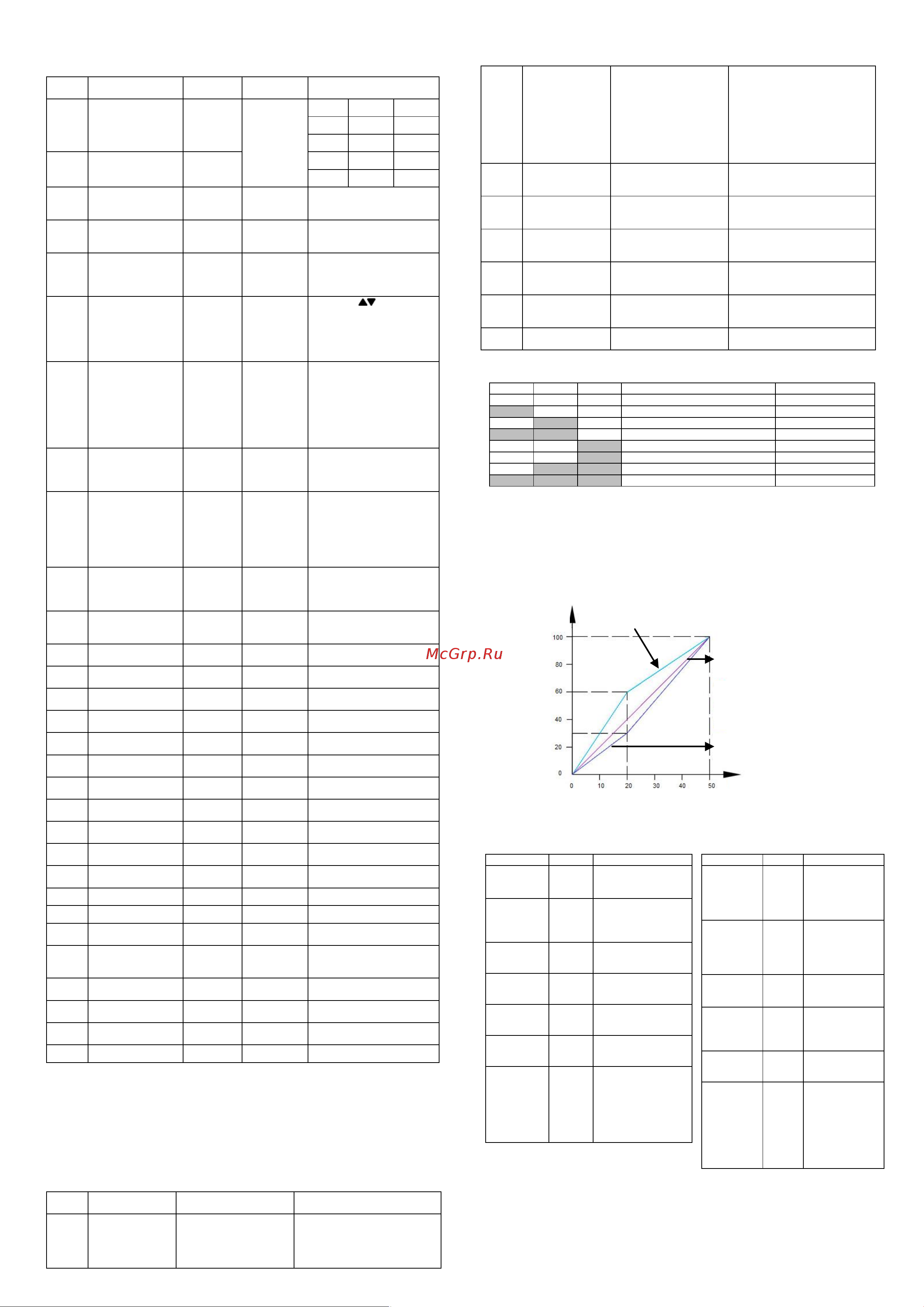

Рис.5
7.3. Примеры настроек
Настройка 1: Настройка 2:
Изменение времени разгона. Возврат параметров к заводским настройкам
Примечание:
• Для возврата в меню отображения частоты, находясь в меню параметров, нажмите кнопку
ПРОГ/ВЫХ.
• Когда на дисплее мигает надпись «SAVE» нажмите кнопку «ПРОГ/ВЫХ» для отмены
сохранения ранее записанных значений параметров. В этом случае значения в параметрах
вернуться в значения ранее установленные.
• Для перехода от одного разряда к другому при настройке параметров нажмите кнопку
«ВЫБОР/СДВИГ».
• Для блокировки изменения параметров удерживайте кнопку «ВВОД/БЛОК» в течении 3с.
Для выхода из режима блокировки удерживайте клавишу «ВВОД/БЛОК».
Кривая для низкого пускового момента Кривая для низкого пускового момента
Кнопка
Дисплей
Описание
Включите
питание
F00.0
Первый уровень меню
(установка частоты).
ПЧ в режиме ожидания.
Нажмите
кнопку
«ПРОГ/ВЫХ»
-0:0-
Выберите нужный
параметр, правая
цифра будет мигать
(может быть изменена).
Нажмите
кнопку
«ВВЕРХ»
-0:1-
Изменение значения
цифры с «0» на «1».
Нажмите
кнопку
«ПУСК/СТОП»
7
Отображения значения
параметра
Нажмите
кнопку
«ВВЕРХ»
10
Изменение значения
цифры с «7» на «10»
Нажмите
кнопку
«ВВОД/БЛОК»
SAVE
Мигающая надпись
«SAVE»
Нажмите
«ВВОД/БЛОК»
F00.0
Сохранение
установленного
значения и
возвращение к
первому уровню
меню (установка
частоты).
Кнопка
Дисплей
Описание
Включите
питание
F00.0
Первый уровень
меню (установка
частоты).
ПЧ в режиме
ожидания.
Нажмите
кнопку
«ПРОГ/ВЫХ»
-0:0-
Выберите нужный
параметр, правая
цифра будет мигать
(может быть
изменена).
Нажмите
кнопку
«ВВЕРХ»
-0:1-
Изменение
значения цифры с
«0» на «1».
Нажмите
кнопку
«ВЫБОР/
СДВИГ»
-9:1-
Переход влево на
один разряд, мигает
вторая цифра
Нажмите
кнопку
«ПУСК/СТОП»
CLE
Мигающая надпись
«CLE»
Нажмите
кнопку
«ПУСК/СТОП»
F00.0
Подтверждение
возврата к
заводским
настройкам и
возвращение к
первому уровню
меню (установка
частоты).
F (Гц)
V (%)
Кривая для низкого пускового момента
20 Гц соответствует 30%
Кривая для постоянного момента
20 Гц соответствует 40%
Кривая для большого пускового момента
20Гц соответствует 60%
