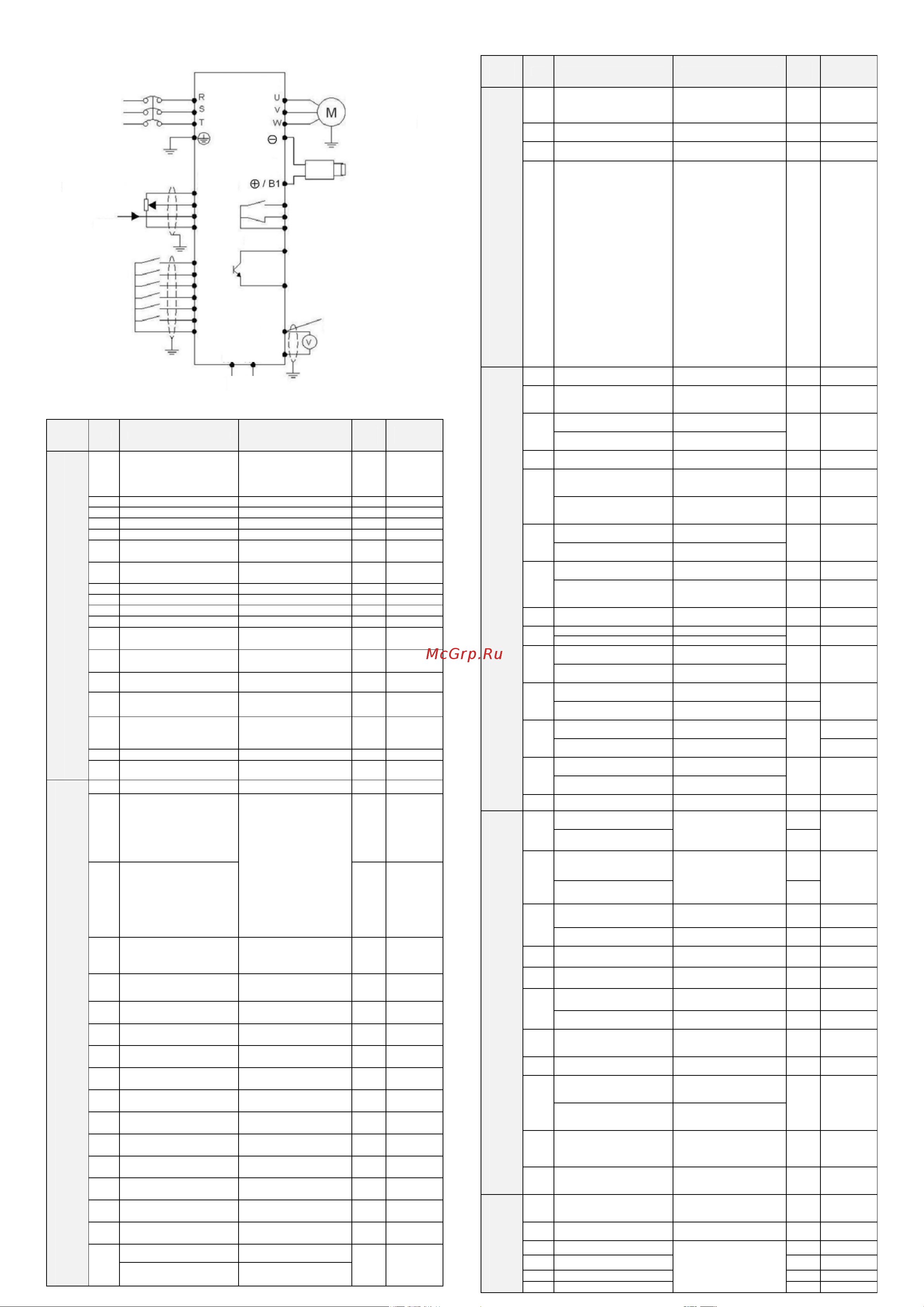

(2) Модели от 45 кВт и выше
7. ПАРАМЕТРЫ
Пара-
метры
Код Значение Диапазон
Шаг
у
становки
Заводское
значение
Дисплей
PA00
Выбор и установка нужного
параметра для его индикации
при включении преобразователя
0 – заданная частота
1 – выходная частота
2 – выходной ток
3 – направление вращения
4 – скорость в об/мин
1 0
PA01 Заданная частота Только чтение
PA02 Выходная частота Только чтение
PA03 Выходной ток Только чтение
PA04 Скорость вращения Только чтение
PA05 Напряжение на шине
постоянного тока
Только чтение
PA07 Величина обратной связи в
ПИД-режиме
Только чтение
PA10 Запись об ошибке 1 Только чтение
PA11 Запись об ошибке 2 Только чтение
PA12 Запись об ошибке 3 Только чтение
PA13 Зарезервировано
PA14 Заданная частота в момент
последней ошибки
Только чтение
PA15 Выходная частота в момент
последней ошибки
Только чтение
PA16 Выходной ток в момент
последней ошибки
Только чтение
PA17 Выходное напряжение в момент
последней ошибки
Только чтение
PA18
Напряжение в звене
постоянного тока в момент
последней ошибки
Только чтение
PA27 Текущий код ошибки Только чтение
PA50 Версия программного
обеспечения
Только чтение
Основные функции
Pb00 Установка рабочей частоты 0,0-верхняя граница частоты
0,1 0,0
Pb01
Способы установки заданной
частоты
(канал Х)
0: Цифровая установка
частоты (задание в Pb00)
1: С помощью аналогового
сигнала на входе AVI
2: С помощью
потенциометра на
внешней клавиатуре
3: С помощью потенциометра
на панели управления
4: С помощью внешних
контактов UP/DOWN
5: Через порт RS485
6: Предустановленные
скорости
7: Режим простого PLC
8: ПИД-режим
1 3
Pb20
Способы установки заданной
частоты
(канал Y)
1 0
Pb02 Настройка способа пуска
0: С помощью пульта
1: С помощью управляющих
входов
2: RS485
1 0
Pb03 Режим доступа к кнопке СТОП
0: Кнопка СТОП
заблокирована
1: Кнопка СТОП доступна
1 1
Pb04 Блокировка вращения назад
0: Вращение назад запрещено
1: Вращение назад разрешено
1 1
Pb05 Максимальная рабочая частота Мин. рабочая частота~999,9 Гц 0,1 50,0
Pb06 Минимальная рабочая частота 0~макс. рабочая частота 0,1 0,0
Pb07 Время ускорения 1 0~999,9 с 0,1
Изменяемая
величина
Pb08 Время замедления 1 0~999,9 с 0,1
Изменяемая
величина
Pb09
V/F-кривая (напряжение-
частота): макс. напряжение
Промежуточное напряжение
~500 В
0,1
220,0 / 380,0
(1ф.ПЧ./3ф.ПЧ.
)
Pb10 V/F -кривая: опорная частота
Промежуточная частота ~
макс. рабочая частота
0,1 50,0
Pb11
V/F -кривая:
промежуточное напряжение
Мин. напряжение ~ макс.
напряжение
0,1
Изменяемая
величина
Pb12
V/F -кривая: промежуточная
частота
Мин. частота ~ Макс. рабочая
частота
0,1 2,5
Pb13
V/F -кривая: минимальное
напряжение
0 ~ промежуточное
напряжение
0,1
Изменяемая
величина
Pb14
V/F-кривая: минимальная
частота
0 ~ промежуточная частота 0,1 1,2
Pb15
Несущая частота (до 37 кВт) 1 ~ 16 кГц
0,1
Изменяемая
величина
Несущая частота (от 45 кВт) 1 ~ 15 кГц
Пара-
метры
Код Значение Диапазон
Шаг
у
становки
Заводское
значение
Основные функции
Pb17 Инициализация параметров
8: Инициализация заводских
параметров (кроме PC10 и
группы Pi)
1 0
Pb18
Блокировка доступа к
параметрам
0: Разблокировано
1: Параметры заблокированы
1 0
Pb19
Направление вращения при
пуске (до 37 кВт)
0: Прямое
1: Реверсное
1 0
Pb21
Выбор между каналами задания
частоты
00: X
01: X+Y (сумма значений)
02: переключение между
X и Y внешним сигналом
03: переключение между
X и X+Y внешним сигналом
04: переключение между
Y и X+Y внешним сигналом
11: X-Y (разница значений)
13: переключение между
X и X-Y внешним сигналом
14: переключение между
Y и X-Y внешним сигналом
21: максимальное из X, Y
23: переключение между
X и max X,Y внешним сигналом
24: переключение между
Y и max X,Y внешним сигналом
31: минимальное из Х, Y
33: переключение между
X и min X,Y внешним сигналом
34: переключение между
Y и min X,Y внешним сигналом
1 0
Параметры для основных применений
PC00 Режим пуска
0/1 обычный пуск/поиск
частоты перед пуском
1 0
PC01 Режим выключения
0/1 ~ Остановка с
замедлением / выключение со
свободным выбегом двигателя
1 0
PC02
Установка пусковой частоты
(до 37 кВт)
0 ~ 50,0 Гц
0,1 0,5
Установка пусковой частоты
(от 45 кВт)
1 ~ 100,0 Гц
PC03
Установка частоты остановки
(до 37 кВт)
0 ~ 50,0 Гц 0,1 0,5
PC04
Напряжение DC при старте
торможения постоянным током
(до 37 кВт)
0 ~ 7% номинального
напряжения двигателя
0,1% 0,0%
Уровень торможения
постоянным током перед
пуском (от 45 кВт)
0 ~ 120% номинального тока
двигателя
1% 50%
PC05
Время замедления постоянным
током перед запуском (до 37 кВт)
0 ~ 100,0 с
0,1 0,0
Время замедления постоянным
током перед запуском (от 45 кВт)
0 ~ 25,0 с
PC06
Напряжение DC при торможении
постоянным током (до 37 кВт)
0 ~ 7% номинального
напряжения двигателя
0,1 0,0
Уровень торможения
постоянным током перед
остановом (от 45 кВт)
0 ~ 120% номинального тока
двигателя
1% 60%
PC07
Время торможения постоянным
током перед выключением
0 ~ 100,0 с 0,1 0
PC08
Буст (до 37 кВт) 0 ~ 30,0%
0,1
Изменяемая
величина
Буст (от 45 кВт) 0 ~ 20,0%
PC09
Номинальное напряжение
двигателя (до 37 кВт)
0 ~ 999,9 В
0,1 380
Номинальное напряжение
двигателя (от 45 кВт)
10 ~ 500,0 В
PC10
Номинальный ток двигателя
(до 37 кВт)
0 ~ 99,99 А 0,01
Изменяемая
величина
Номинальный ток двигателя
(от 45 кВт)
0 ~ Номинальный ток ПЧ 0,1
PC12
Номинальная скорость
вращения (до 37 кВт)
1-9999 об/мин
1
1460
Номинальная скорость
вращения (от 45 кВт)
0-9999 об/мин 1420
PC13
Количество полюсов
(до 37 кВт)
2 ~ 20
1 4
Количество полюсов
(от 45 кВт)
1 ~ 20
PC15 Номинальная частота двигателя 0-999,9 0,1 50,0
Параметры входов и выходов
Pd00
Мин. входное напряжение на
входе AVI (до 37 кВт)
0 ~ макс. входное напряжение
на входе
0,01
0
Мин. входное напряжение на
входе FIV (от 45 кВт)
0,1
Pd01
Макс. входное напряжение на
входе AVI (до 37 кВт)
Мин. входное напряжение на
входе ~10 В
0,01
10,0
Макс. входное напряжение на
входе FIV (от 45 кВт)
0,1
Pd02
Постоянная времени фильтра
AVI (U) (до 37 кВт)
0 ~ 10,0 с 0,01 0,1
Постоянная времени фильтра
FIV (от 45 кВт)
0 ~ 25,0 с 0,1 2,5
Pd03
Мин. входной ток на входе FIC
(от 45 кВт)
0 ~ макс. входной ток на входе 0,1 4
Pd04
Макс. входной ток на входе FIC
(от 45 кВт)
Мин. входной ток на входе
~20 мА
0,1 20,0
Pd05
Постоянная времени фильтра
AVI (до 37 кВт)
0~10,0 с 0,01 0,1
Постоянная времени фильтра
FIC (от 45 кВт)
0~25,0 с 0,1 2,5
Pd06
Мин. выходное напряжение на
выходе FOV (от 45 кВт)
0~макс. выходное напряжение
на выходе
0,1 0
Pd07
Макс. выходное напряжение на
выходе FOV (от 45 кВт)
Мин. выходное напряжение
на выходе ~10 В
0,1 10,0
Pd10
Частота, соответствующая
наименьшему аналоговому
сигналу (до 37 кВт)
0~50 Гц
0,1 0,0
Частота, соответствующая
наименьшему аналоговому
сигналу (от 45 кВт)
0~999,9 Гц
Pd11
Направление вращения,
соответствующее наименьшему
аналоговому сигналу
0: Вперед
1: Назад
1 0
Pd12
Частота, соответствующая
наибольшему аналоговому
сигналу
0~макс. рабочая частота (Pb05) 0,1 50,0
Параметры входов и
выходов
Pd13
Направление вращения,
соответствующее наибольшему
аналоговому сигналу
0: Вперед
1: Назад
1 0
Pd14
Разрешение реверса движения
при аналоговом задании
0: Разрешено
1: Запрещено
1 0
Pd15 Входная клемма FWD
0: Не используется
1: Медленное вращение
2: Медленное вращение вперед
3: Медленное вращение назад
4: Зарезервировано
1 6
Pd16 Входная клемма REV 1 7
Pd17 Входная клемма S1 1 18
Pd18 Входная клемма S2 1 9
ISDminiPLUS
Источник
питания
Заземление
10кОм
0‐10В
Установка
частоты
4‐20м
А
Многофункцио‐
нальные
дискретныевходы
RAМногофункциональный
RBрелейныйвыход
RC1А/250Впер.напряж.
1А/30Впост.напряж.
M01
Многофункциональный
выход48В/50мА
MCM
Аналоговыйвыходпо
напряжению(0‐10В)
10Вдля
установки
частоты
FIV
FIC
GND
FWD
REV
S1
S2
S3
S4
GND
RS+RS‐
FOV
GND
RS485
Трёхфазный
асинхронный
двигатель
Тормозной
резистор
То
р
мозноймо
ду
ль
