3 этап. Сборка 1 секции.

Рекомендуем собирать секцию на земле, не поднимая конструкцию.

На подготовленную площадку выложите 2 столба.

Обратите внимание, на столбах есть 4 отверстия, 2 из них располагаются по центру столба и

служат для крепления поперечных ферм, 2 других отверстия, смещѐнные к краю, предназначены для

крепления продольных ферм.

Поэтому важно разместить столбы так, чтобы 2 смещѐнных отверстия располагались ближе к

внутренней части навеса.

Закрепите поперечную ферму с помощью болтов М12х100, шайб и гаек к столбам согласно Рис.7

и Рис.8.

Не забывайте устанавливать с двух сторон шайбы во избежание деформации креплений при затягивании

гайки.

Возьмите продольную ферму и закрепите еѐ к одному из столбов с помощью болтов М12х100

(Рис.9). И по аналогии к другому столбу (Рис.10).

Возьмите вторую поперечную ферму и закрепите ее к собранному элементу (к продольным

фермам) с помощью болтов М12х70, шайб и гаек (Рис.11).

1 секция готова (2 столба, 2 поперечные и 2 продольные фермы).

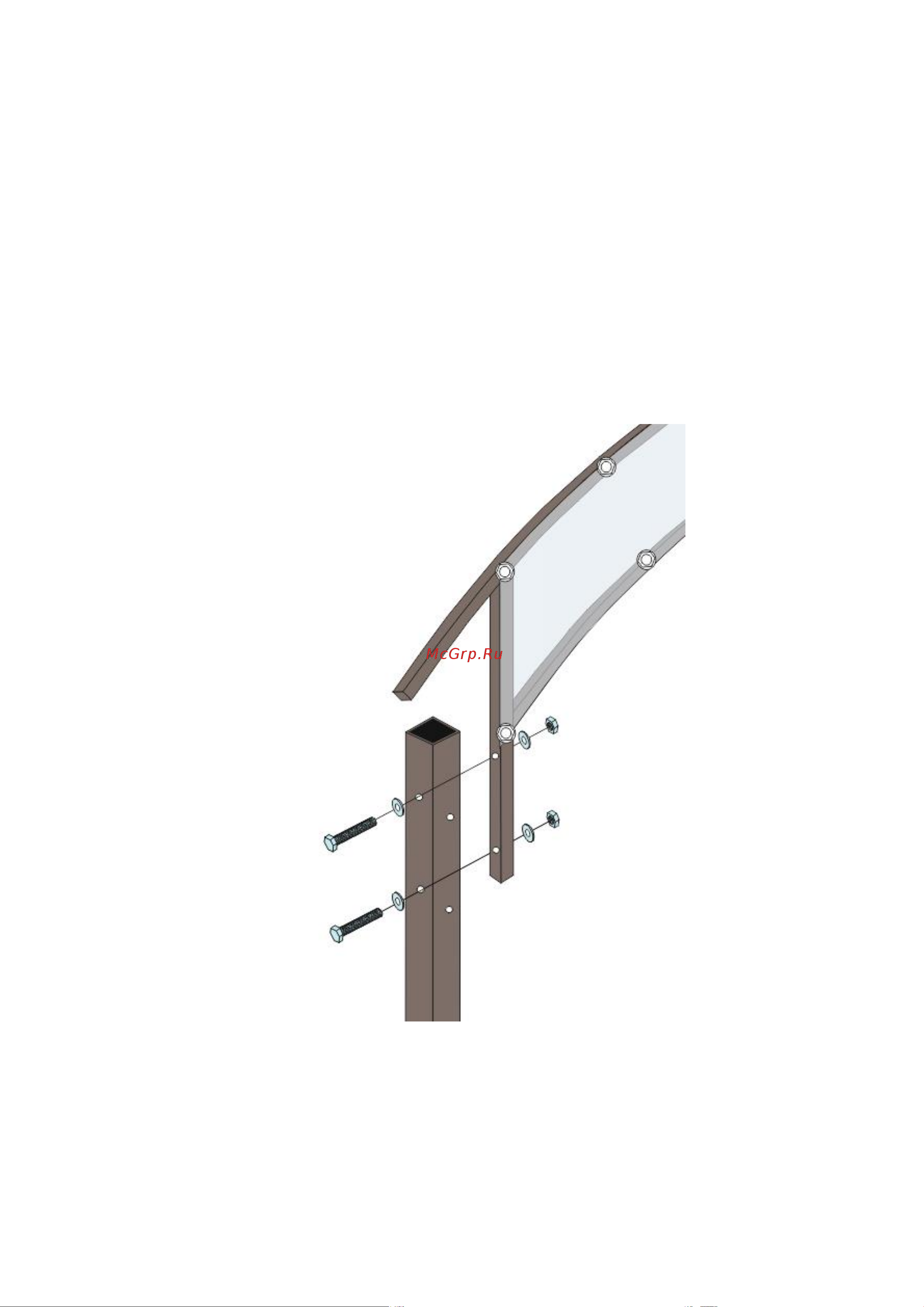

Рис.7 Закрепление поперечной фермы к столбам
