4 ФИАШ.435110.061 РЭ-3 Формат А5

УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ

Изделие содержит следующие конструктивные элементы (см. рисунок 1):

 герметичный пластиковый корпус (степень защиты IP56) настенного

исполнения;

 плату управления.

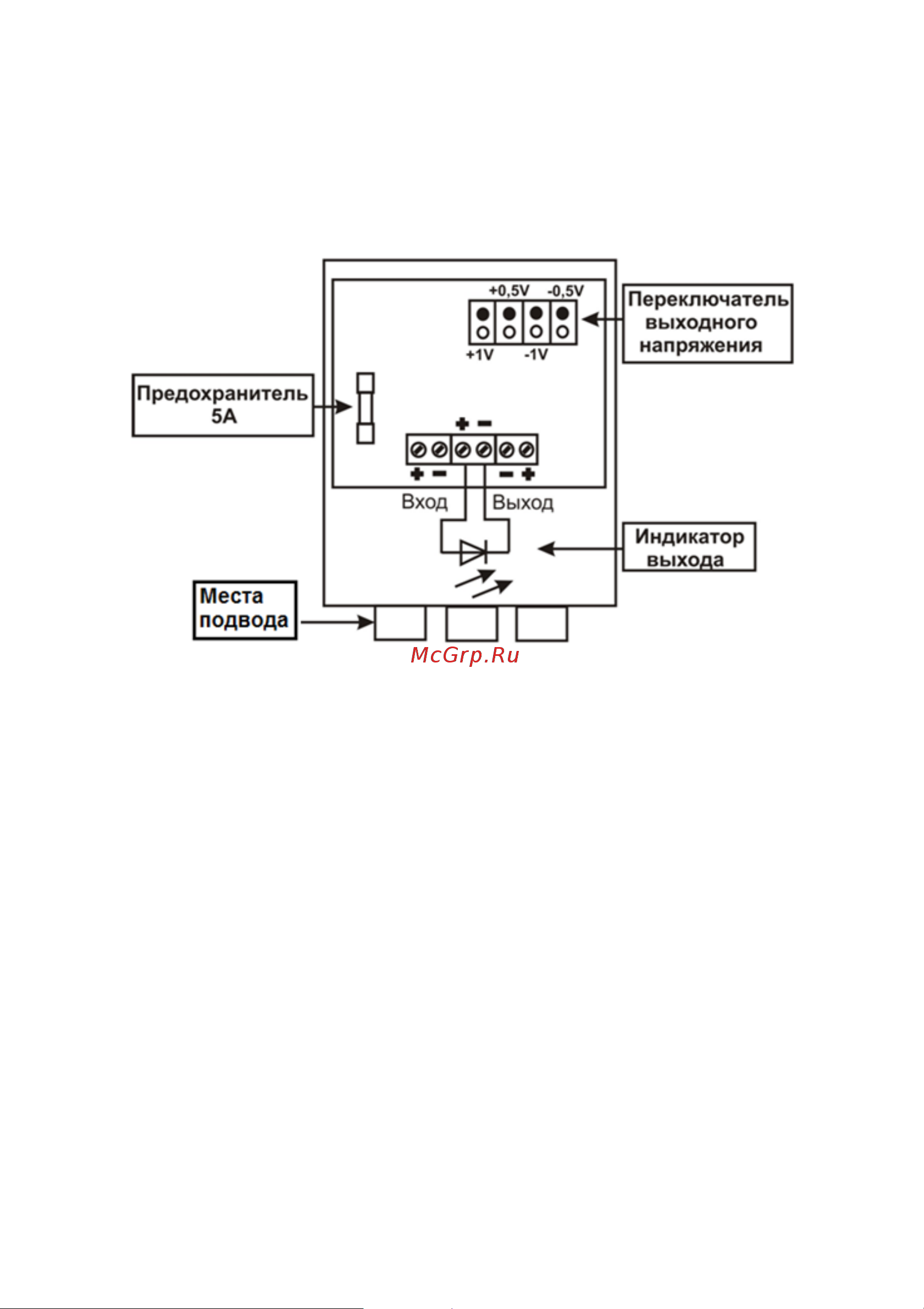

Рисунок 1 - общий вид изделия

При открытой крышке осуществляется доступ к плате управления. Влажность внутри

корпуса компенсируется применением силикагеля.

На плате расположены входная и выходная соединительные колодки, колодка для

подключения внешнего индикатора выхода, перемычки (типа джампер) установки

выходного напряжения, предохранитель током 5 А (см. рисунок 1).

При необходимости выходное напряжение может быть

подстроено на ±1,5 В

ступенями по 0,5 В относительно заводской установки 13,5 В (см. таблицу 2).
