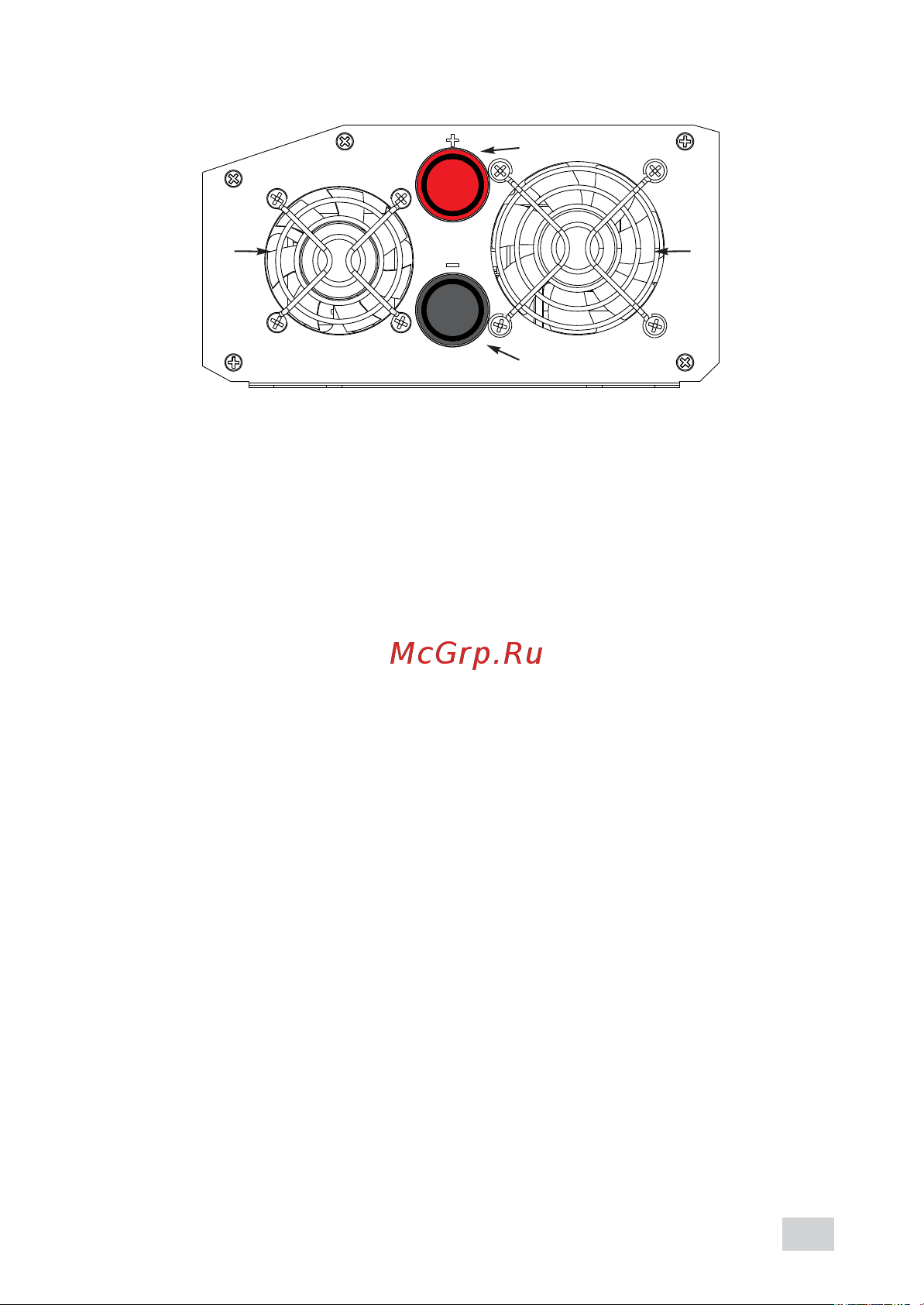

Рис. 2. Задняя панель преобразователя.

6. Вентилятор охлаждения.

1. Высоковольтный канал: 220В 50 Гц синусоидальной формы,

имеющий гальваническую развязку от входного питания 12 В.

Преобразователь реализован на принципе высокочастотного

импульсного преобразования напряжения и имеет два выходных

канала:

8. Разъем подключения питания -12 В

Канал питателя, при превышении допустимого токаUSB

При установке выключателя в положение «Вкл» на выходной

розетке ~220В, в течении 2 секунд плавно возрастая, появляется

переменное напряжение. При этом светодиод «питание» будет

непрерывно светится зеленым светом.

7. Разъем подключения питания +12 В

Оба выходных канала преобразователя (220В и 5В) оснащены

электронной защитой от перегрузки и короткого замыкания.

Выключатель служит для включения преобразователя, который

даже при отсутствии нагрузки (холостой ход) доводит общее

потребление преобразователя до 0,3-0,6А. Рекомендуется при не

использовании преобразователя установить выключатель в

положение «Выкл».

2. Канал USB питателя: + 5 В 1 А, имеющий общий минус

с входным питанием 12 В.

При подаче питания 12 В и положении переключателя «Вкл» в

канале USB питателя появляется выходное напряжение 5 В и

канал готов к использованию.
