Выключатель служит для включения канала 220В,
который даже при отсутствии нагрузки (холостой ход)
2. ОСОБЕННОСТИ РАБОТЫ
Преобразователь реализован на принципе
высокочастотного импульсного преобразования
напряжения и имеет два выходных канала:
2. Канал USB питателя: +5В2А,имеющий общий минус
с входным питанием 12 В (24 В).
1. Высоковольтный канал: 220В 50 Гц синусоидальной
формы, имеющий гальваническую развязку от входного
питания 12 В (24В).
При подаче питания 12 В (24 В) (вне зависимости от
положения выключателя) в канале USB питателя появляется
выходное напряжение5Виканалготовкиспользованию.
При этом разъем преобразователя будет подсвечен
зеленым светом.
USB
1. НАЗНАЧЕНИЕ
Преобразователь напряжения (инвертор) предназначен
для питания электроники и приборов, требующих для своей
работы переменного напряжения 220В 50 Гц синусоидальной
формы, от источников постоянного напряжения 12В (24В).
2. Розетка канала USB питателя
5. Вентилятор охлаждения
Инвертор имеет защиту от пониженного и повышенного
входного напряжения, перегрева, перегрузки, короткого
замыкания. Применён плавкий предохранитель по цепи
входного питания.
4. Светодиод индикации «режим»
6. Предохранители
7. Колодка подключения питания 12 В (24 В) подключать
двумя проводами в параллель
Внимание! При подаче на вход преобразователя
напряжения много большего чем допустимое,
преобразователь выйдет из строя.
3. Выключатель канала ~220 В
1. Розетка канала ~220 В
6
57
К шине питания + 12В (24В)К шине питания 12В (24В)-
доводит общее потребление преобразователя до 0,6-1А.
Рекомендуется при не использовании данного канала
установить выключатель в положение «Выключено».
При установке выключателя канала ~220В в положение
«Включено» на выходной розетке ~220В, в течении
2 секунд плавно возрастая, появляется переменное
напряжение. При этом светодиод «режим» будет
непрерывно светится красным.
При срабатывании защиты от перегрузки, во время
отсутствия выходного напряжения, светодиод «режим»
будет выдавать двойные световые импульсы.
При срабатывании защиты от перегрева, во время
отсутствия выходного напряжения, светодиод «режим»
будет выдавать пятикратные световые импульсы.
Оба канала оснащены электронной защитой от
перегрузки и короткого замыкания.
При перегрузке во время работы, например при
включении ламп накаливания, старте дрели, запуске
импульсного источника питания и т. п., преобразователь в
течении нескольких секунд (от 1 до 10, в зависимости от
величин предыдущей и действующей в данный момент
нагрузки) выдает больший ток (не более 300% от
номинального), а затем если перегрузка не прекратилась
выключает выходное напряжение. Напряжение вновь
включается через промежуток времени около 15 с. Далее
процесс будет повторяться до устранения причины
перегрузки.
Канал питателя, при превышении допустимого
тока потребления, входит в режим ограничения по току
(выходное напряжение при этом уменьшается). После
окончания перегрузки канал переходит в штатный режим
работы.
USB
При увеличении внутриблочной температуры
преобразователя, вентилятор охлаждения включается
автоматически. В случае дальнейшего повышения
температуры, и выхода ее за допустимый предел, выходное
напряжение 220В автоматически выключается. При этом
вентилятор охлаждения продолжает работать и, при
понижении температуры, выходное напряжение вновь
появляется.
При ручном выключении (выключателем)
преобразователя с работающим вентилятором охлаждения
вентилятор так же выключается.
В канале ~220В при коротком замыкании происходит
ограничение выходного тока фиксированной величиной,
на время около 1-ой секунды. Затем выходное напряжение
отключается и вновь включается через промежуток
времени около 15 с. Далее процесс повторяется до
устранения короткого замыкания.
ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ
ПН-92, ПН-94
ВНИМАНИЕ! Прибор имеет выходное напряжение
опасное для жизни. Недопустимо использование
устройства в условиях повышенной влажности или
подключение к устройствам не имеющим должной
защиты пользователя от высокого напряжения.
Не предназначен для использования лицами
(включая детей) с пониженными физическими,
чувственными или умственными способностями или
при отсутствии у пользователей жизненного опыта и
знаний. Дети должны находится под контролем для
недопущения игры с прибором.
Паспорт изделия

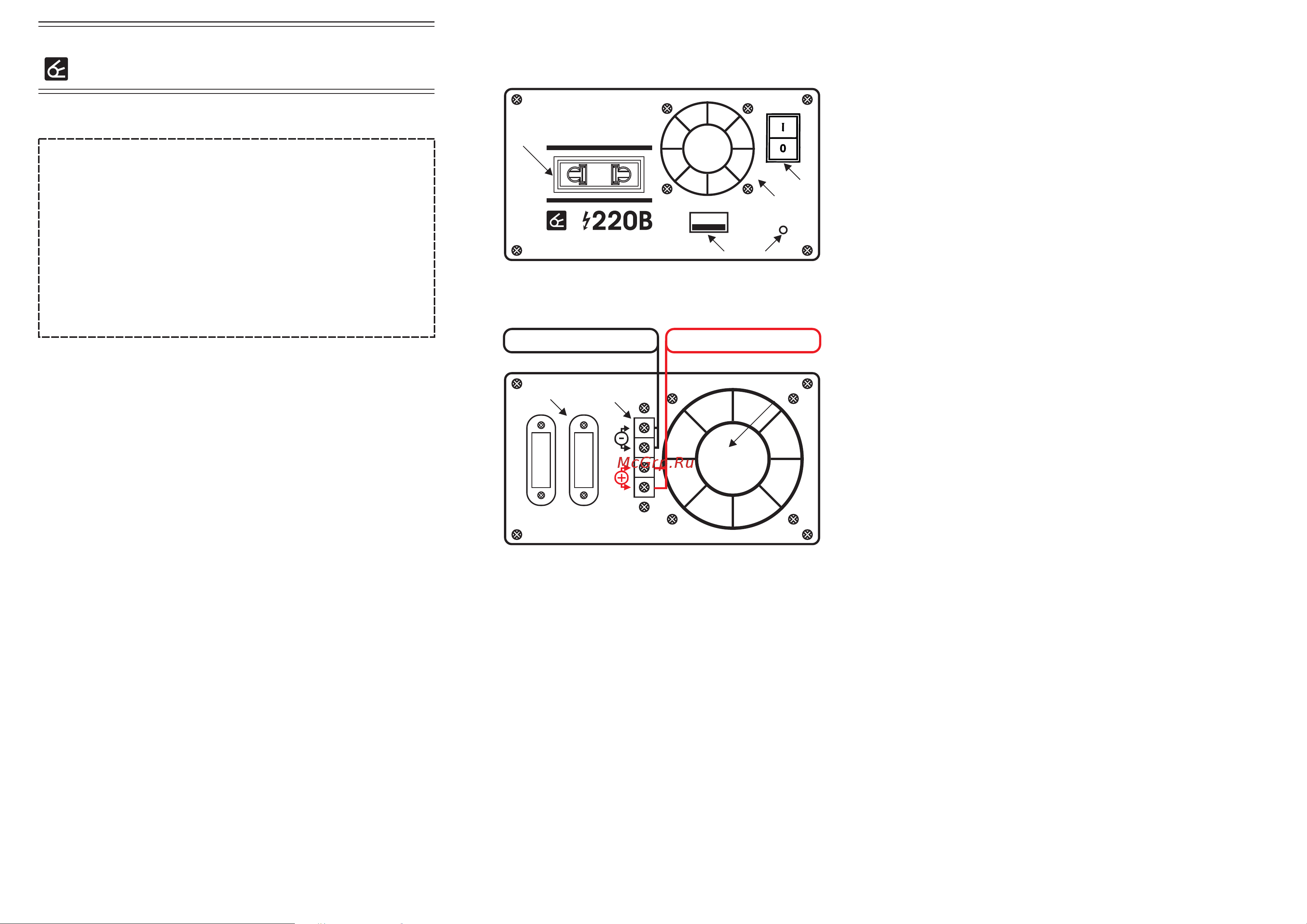

Рис. 2. Задняя панель ПН-92 / ПН-94
1
3
2
4
ÏÍ-92
5
Рис. 1. Передняя панель преобразователя
