4
1. ОБЩИЕ УКАЗАНИЯ
1.1. Пресс с ручным приводом (далее пресс) предназначен для выполнения работ, где необходимо приложение
значительного механического усилия, например: для прессовальных и вытяжных работ (для запрессовки и
выпрессовки подшипников), для сгибания или выпрямления деталей различной конфигурации, а также для
заклепывания, обжима и пробивки деталей. Рабочее усилие пресса достигается за счет зубчатой пары (шестерня –
зубчатая рейка).
1.2. Пресс предназначен для эксплуатации и хранения в следующих условиях:
- температура окружающей среды от 1 °С до 35 °С;
- относительная влажность воздуха до 80 % при температуре 25 °С.
Если пресс внесен в зимнее время в отапливаемое помещение с улицы или из холодного помещения, не собирайте
и не используйте его некоторое время, чтобы он прогрелся до температуры окружающего воздуха.
1.3. Приобретая пресс, проверьте его работоспособность, комплектность (см. раздел 3), наличие гарантийных
талонов в руководстве по эксплуатации, дающих право на бесплатное устранение заводских дефектов в период
гарантийного срока, при наличии на них даты продажи, штампа магазина и разборчивой подписи или штампа
продавца.
1.4. После продажи пресса претензии по некомплектности не принимаются.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Основные параметры приобретенного вами пресса приведены в таблице 1:
Таблица 1
Наименование
«Корвет 590»
«Корвет 591»
«Корвет 593»
Максимальное создаваемое усилие на штоке, т
до 1/2
до 1
до 3
Максимальные габаритные размеры заготовки, мм
90 х 80
110 х 100
285 х 163
Сечение штока, мм
19 х 19
25 х 25
38 х 38
Высота пресса, мм
280
355
615
Размеры основания (длина х ширина), мм
240 х 170
268 х 190
455 х 300
Размеры упаковки, мм
260 х 120 х 290
290 х 140 х 350
460 х 240 х 640
Масса (нетто/брутто), кг
7,5/8
11,8/12.5
63/65
Артикул
95900
95910
95930

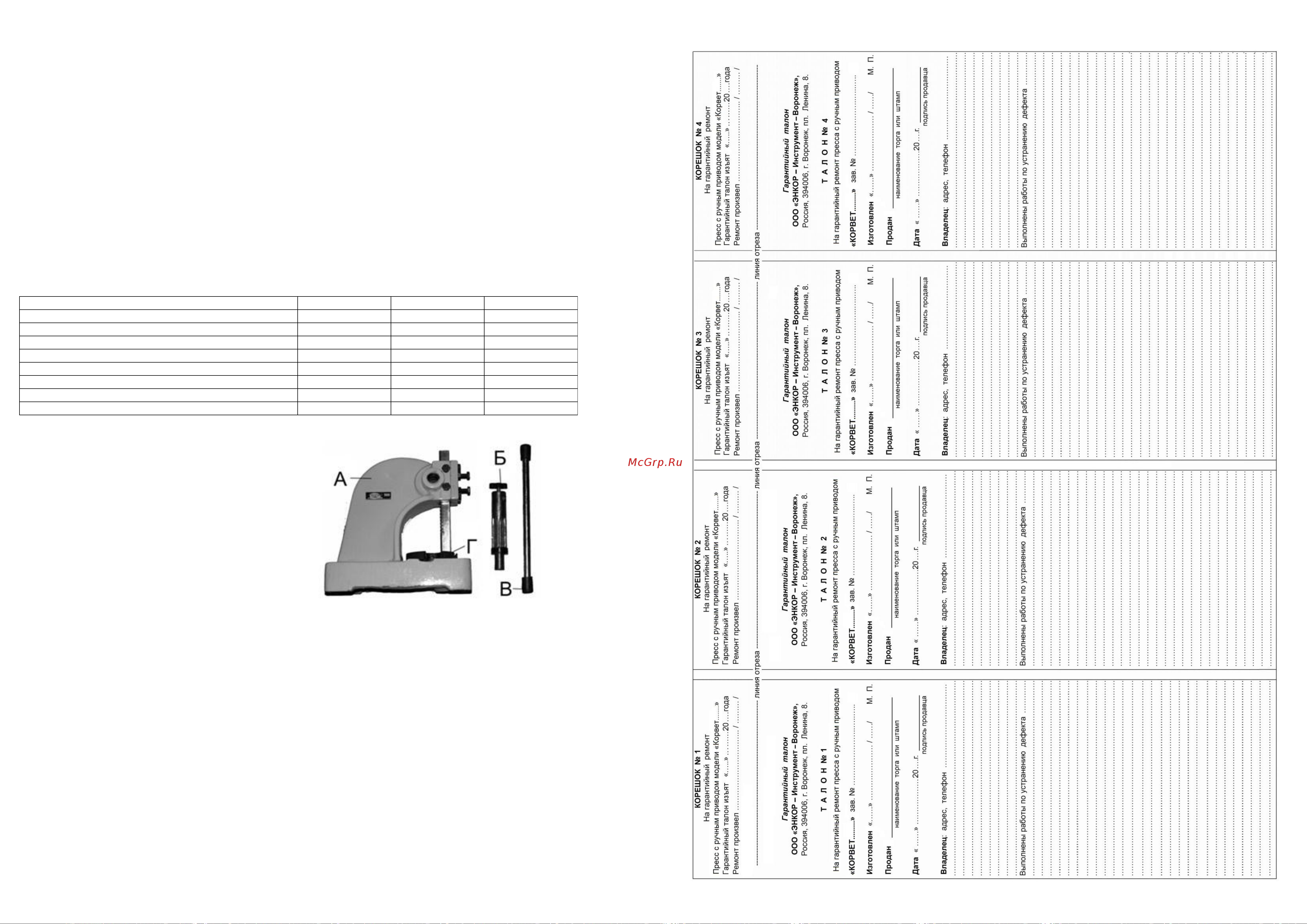

3. КОМПЛЕКТНОСТЬ (Рис. 1)
А. Пресс
Б. Вал-шестерня
В. Рычаг (ручка)
Г. Наковальня *
*В зависимости от поставки наковальня (Г) может
быть установлена на пресс (А) или снята с него.
Рис. 1
4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
4.1. Запрещается эксплуатировать пресс без надѐжного его закрепления на прочной и устойчивой рабочей
поверхности верстака с помощью болтовых соединений (не комплектуется) через отверстия в основании.
4.2. Обеспечьте надежность сборки и монтажа пресса.
4.3. Ознакомьтесь с техническими характеристиками, назначением и конструкцией пресса.
4.4. Не допускайте попадания рук в рабочую область между штоком и наковальней.
4.5. Будьте особенно внимательны при работе с длинными или очень короткими заготовками.
4.6. В рабочей зоне пресса - между штоком и наковальней - не должны находиться мусор, стружка и другие
посторонние предметы.
4.7. Дети и посторонние лица должны находиться на безопасном расстоянии от рабочего места. Запирайте рабочее
помещение на замок. Пресс не предназначен для использования людьми (включая детей), у которых есть
физические, нервные или психические отклонения или недостаток опыта и знаний, за исключением случаев, когда
за такими лицами осуществляется надзор или проводится их инструктирование относительно использования пресса
лицом, отвечающим за их безопасность. Необходимо осуществлять надзор за детьми с целью недопущения их игр с
прессом.
4.8. Запрещается изменять конструкцию пресса, а также удлинять рычаг.
4.9. Контролируйте исправность и состояние всех деталей пресса.
Любая неисправная деталь должна немедленно ремонтироваться или заменяться.
4.10. Используйте только рекомендованные комплектующие. Соблюдайте указания,
прилагаемые к комплектующим. Применение несоответствующих комплектующих может стать причиной несчастного
случая или поломки пресса.
