Предметом гарантии не является неполная комплектация машины (станка), которая могла быть выявлена при
продаже. Претензии от третьих лиц не принимаются.
Срок гарантии продлевается на время нахождения машины (станка) в гарантийном ремонте.
РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ:
Во всех случаях нарушения нормальной работы машины (станка), например: падение оборотов, изменение
шума, появление постороннего запаха, дыма, вибрации, стука, повышенного искрения на коллекторе –
прекратите работу и обратитесь в сервисный центр «Корвет» или гарантийную мастерскую.
При заключении договора купли-продажи машины (станка), указанного в настоящем гарантийном талоне,
покупатель был ознакомлен:
- с гарантийным сроком, сроком службы (сроком годности или моторесурсом, если указан) на приобретаемый товар,
а также со сведениями о необходимых действиях покупателя по истечении указанных сроков и возможных
последствий в случае невыполнения таких действий, если товар по истечении указанных сроков представляет
опасность для жизни, здоровья и имущества потребителя или окружающих, или становится непригодным для
использования по назначению;
- с правилами эффективной и безопасной эксплуатации, хранения, транспортировки и утилизации приобретаемой
машины (станка), рекомендованными изготовителем.
Данные правила покупателю понятны. Покупатель обязуется ознакомить с этими правилами лиц, которые будут
непосредственно эксплуатировать приобретенную машину (станок).
При заключении договора купли-продажи покупатель ознакомлен с назначением приобретаемой машины
(станка), еѐ техническими характеристиками, номинальными и максимальными возможностями и характеристиками.
При заключении договора купли-продажи машины (станка), указанного в гарантийном талоне, продавец
передал, а покупатель получил руководство по эксплуатации и заполненный гарантийный талон на приобретаемую
машину (станок) на русском языке.
Машина (станок) получена в исправном состоянии в полной комплектации, указанной в руководстве по
эксплуатации, проверена продавцом в моем присутствии и мной лично. На момент продажи видимых повреждений
не обнаружено (царапины, вмятины, трещины на корпусе и прочие внешние недостатки). Претензий по качеству,
работоспособности и комплектации машины (станка) не имею.
С условиями гарантийного обслуживания ознакомлен и согласен.
Подпись владельца:_________________________________
Сервисный центр “Корвет” тел./ факс (473) 239-24-84, 2619-645
E-mail: ivannikov@enkor.ru
E-mail: orlova@enkor.ru
Изготовитель:
ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО., ЛТД.
Китай, Рм 339, № 551 ЛАОШАНУЧУН, ПУДОНГ, ШАНХАЙ, П.Р.
Импортер:
ООО «ЭНКОР - Инструмент - Воронеж»: 394018,
Воронеж, пл. Ленина, 8. Тел./факс: (473) 239-03-33
E-mail: opt@enkor.ru
5
4.11. Перед работой проверьте все детали и комплектующие пресса на наличие на них трещин или повреждений.
Детали с трещинами, сколами или другими повреждениями следует немедленно заменить.
4.12. Для исключения возможности коррозии деталей пресса не подвергайте его воздействию повышенной влажности.
4.13. Выполняйте работу на прессе плавно, без рывков и ударов.
4.14. Исключите при работе соскальзывание руки с рычага. Рычаг должен быть сухим, без наличия на нем следов
смазочных материалов.
4.15. Не работайте с прессом, если принимаете лекарства или находитесь в состоянии алкогольного или
наркотического опьянения.
5. РАСПАКОВКА
5.1. Откройте упаковку.
5.2. Аккуратно извлеките узлы пресса и все комплектующие из упаковки на заранее подготовленную ровную,
устойчивую поверхность. Аккуратно разложите узлы и детали пресса.
5.3. Проверьте комплектность пресса в соответствии с разделом 3.
5.4. Освободите узлы и детали от консервационной смазки.
ВНИМАНИЕ: На некоторые детали нанесено защитное покрытие. Для обеспечения правильной сборки и работы
снимите это покрытие. Защитное покрытие удаляется уайт-спиритом с помощью мягкой салфетки. Растворители могут
повредить поверхность. Для очистки окрашенных, пластмассовых и резиновых деталей используйте мыло и воду.
Тщательно протрите все детали чистой сухой салфеткой и слегка смажьте жидким машинным маслом все
незащищенные металлические поверхности.
6. УСТРОЙСТВО
6.1. Пресс состоит из следующих сборочных единиц и деталей (Рис. 2):
1. Основание
2. Вал - шестерня
3. Кольцо
4. Винт стопорный
5. Рычаг (ручка)
6. Винт фиксации рычага
7. Крышка
8. Винт регулировочный (с контргайкой)
9. Винт регулировочный (с контргайкой)
10. Винт крепления (крышки)
11. Шток (рейка)
12. Наковальня
13. Стол

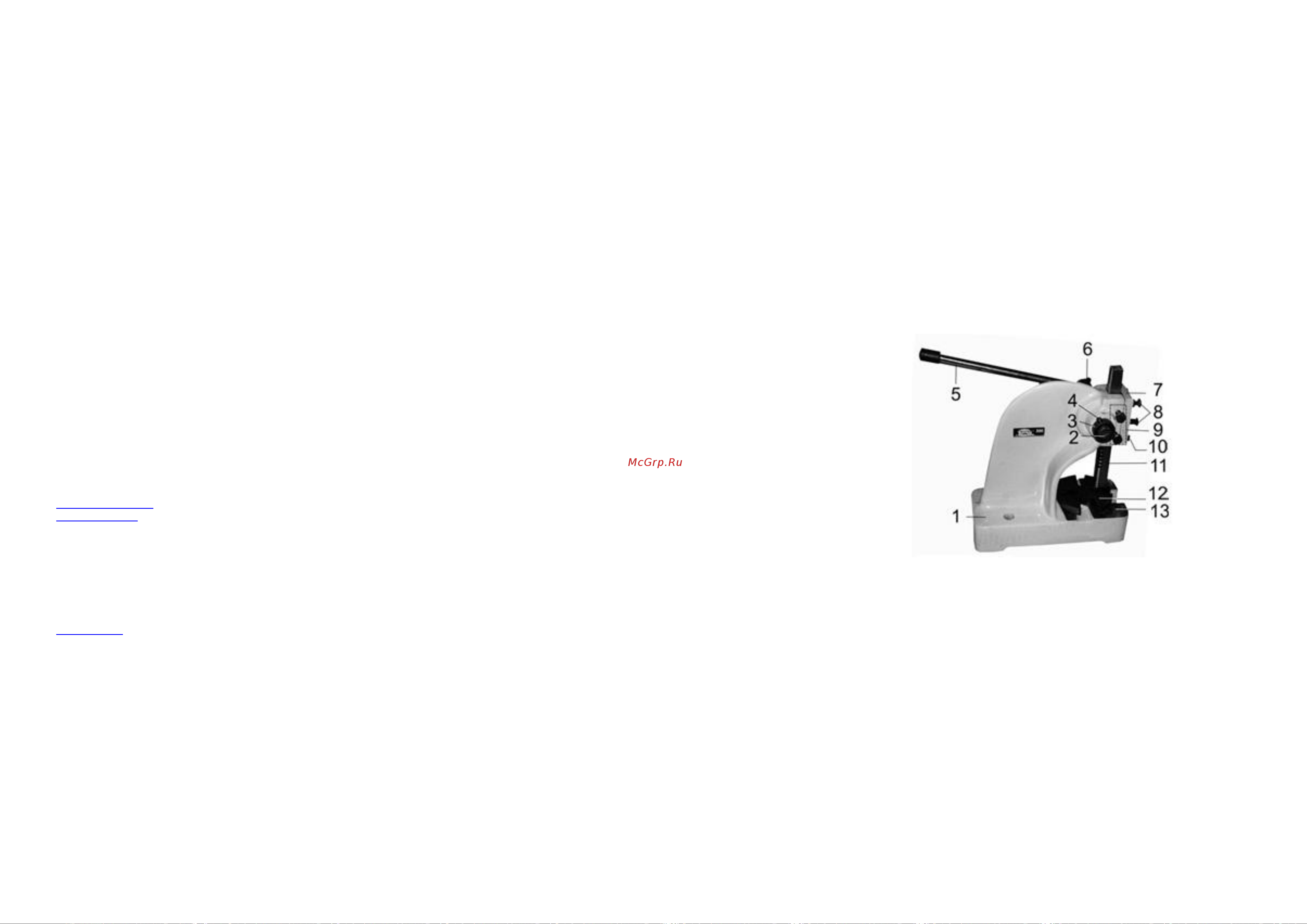

Рис. 2
7. СБОРКА (Рис. 2)
7.1. Снимите кольцо (3) с вала (2), предварительно выкрутив стопорный винт (4).
7.2. Вывинтите винт (6) фиксации рычага с торца вала (2).
7.3. Установите вал - шестерню (2) в специальное отверстие основания (1), введя его в зацепление с рейкой (11).
7.4. Установите кольцо (3) на вал (2), надежно закрепив его стопорным винтом (4).
7.5. Снимите пластиковый ограничитель с рычага (5) и установите его в сквозное отверстие вала (2).
7.6. Установите пластиковый ограничитель на рычаг (5). Зафиксируйте рычаг (5) винтом (6) на валу (2) в удобном
положении.
7.7. Установите наковальню (12) на стол (13) в соответствии с предстоящей операцией.
8. МОНТАЖ
Закрепите пресс на прочной и устойчивой рабочей поверхности верстака с помощью болтовых соединений (не
комплектуется) через отверстия в основании (1), Рис. 2.
9. РЕГУЛИРОВКИ (Рис. 2)
Регулировочные винты (8) и (9) предназначены для регулировки люфтов (в обоих направлениях) штока (11) при его
движении.
Для регулировки необходимо:
- ослабить контргайки на винтах (8) или (9);
- осторожно отрегулировать винты (8) или (9) в одном направлении (по часовой стрелке для уменьшения люфта и
против часовой стрелки – для увеличения).
В идеальном случае шток (11) должен иметь небольшой люфт; однако, если его движение слишком жесткое, это
означает, что винты (8) или (9) затянуты слишком сильно.
После достижения требуемой регулировки аккуратно затяните контргайки винтов (8) или (9).
