Техно Вектор 8 - Руководство по эксплуатации

1. Общее назначение.

Опора поворотная предназначена для разгрузки подвески при измерении и регулировке углов

установки передних колес автомобилей. Применяется совместно со стендами измерения углов

установки колес.

2. Описание изделия.

Опора состоит из верхней поворотной части, основания, ползуна, стрелки и шариков.

Все части скреплены болтом, который ввинчивается в поворотную часть.

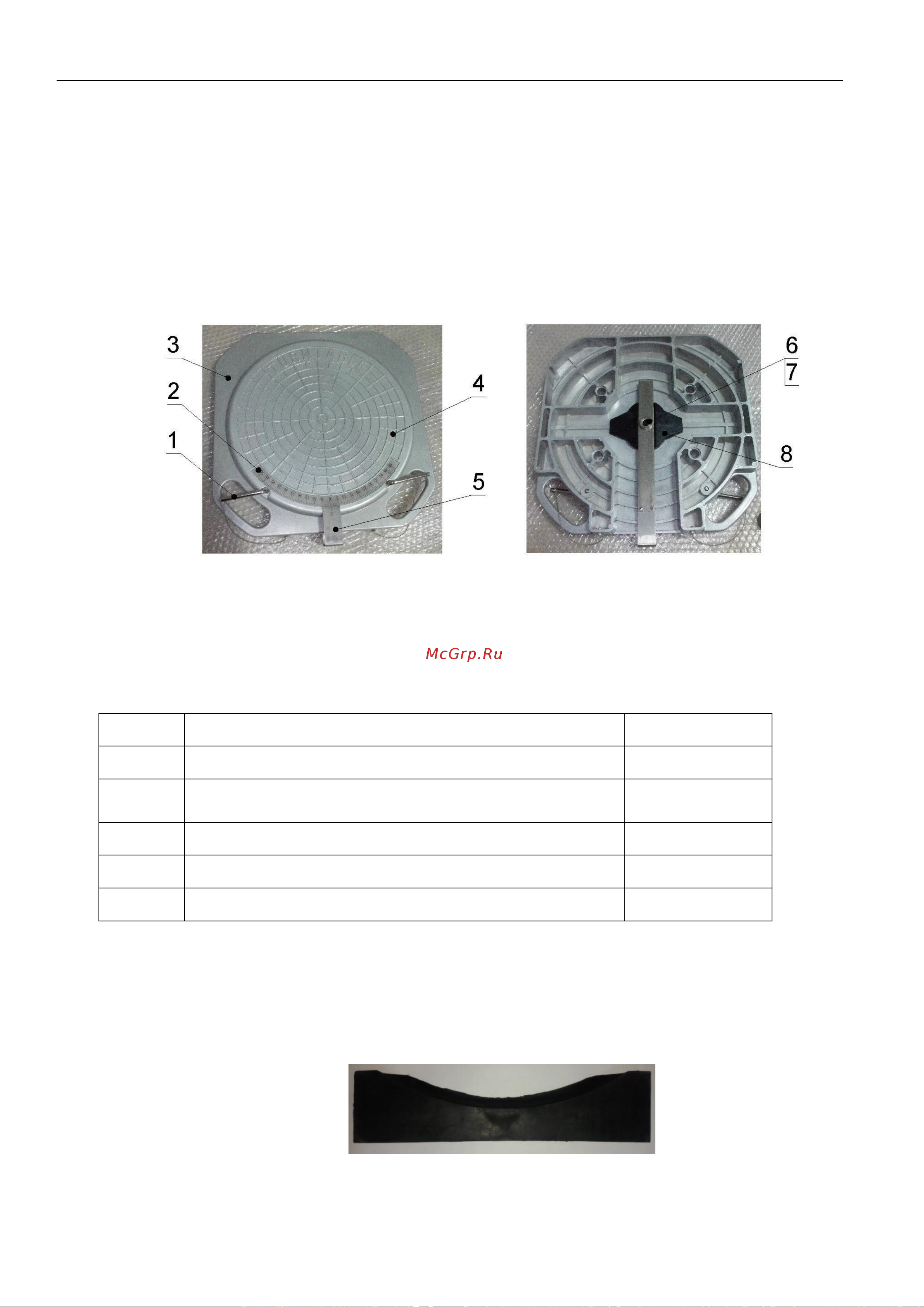

Рис. 1. Опора поворотная.

(1- фиксатор; 2- шкала; 3- основание (неподвижная часть); 4- тарелка (поворотная часть); 5-

стрелка; 6- втулка; 7- винт; 8- ползун.)

3. Основные характеристики.

Таблица П7.1

№п/п

Характеристики

Опора со шкалой

3.1

Габариты опоры, мм

415х395х50

3.2

Рабочий ход подвижной части от центра в любую

сторону, мм

22,5

3.3

Измеряемый угол поворота колеса, град

+/- 50

3.4

Нагрузка на опору не более, кг

1000

3.5

Масса, кг

4. Эксплуатация.

Во избежание повреждения опор и неправильной их работы, заезд и съезд автомобиля

осуществлять плавно без рывков и резких торможений с использованием резиновых проставок (Рис.

2).

Рис. 2.

Опоры при съезде – заезде автомобиля должны быть неподвижно зафиксированы при

помощи фиксаторов. В случае если перед съездом автомобиля опоры зафиксировать невозможно
