Квт KT 650A PROLINE 79137 Инструкция по эксплуатации онлайн

Квт KT 650B PROLINE Инструкция по эксплуатации онлайн

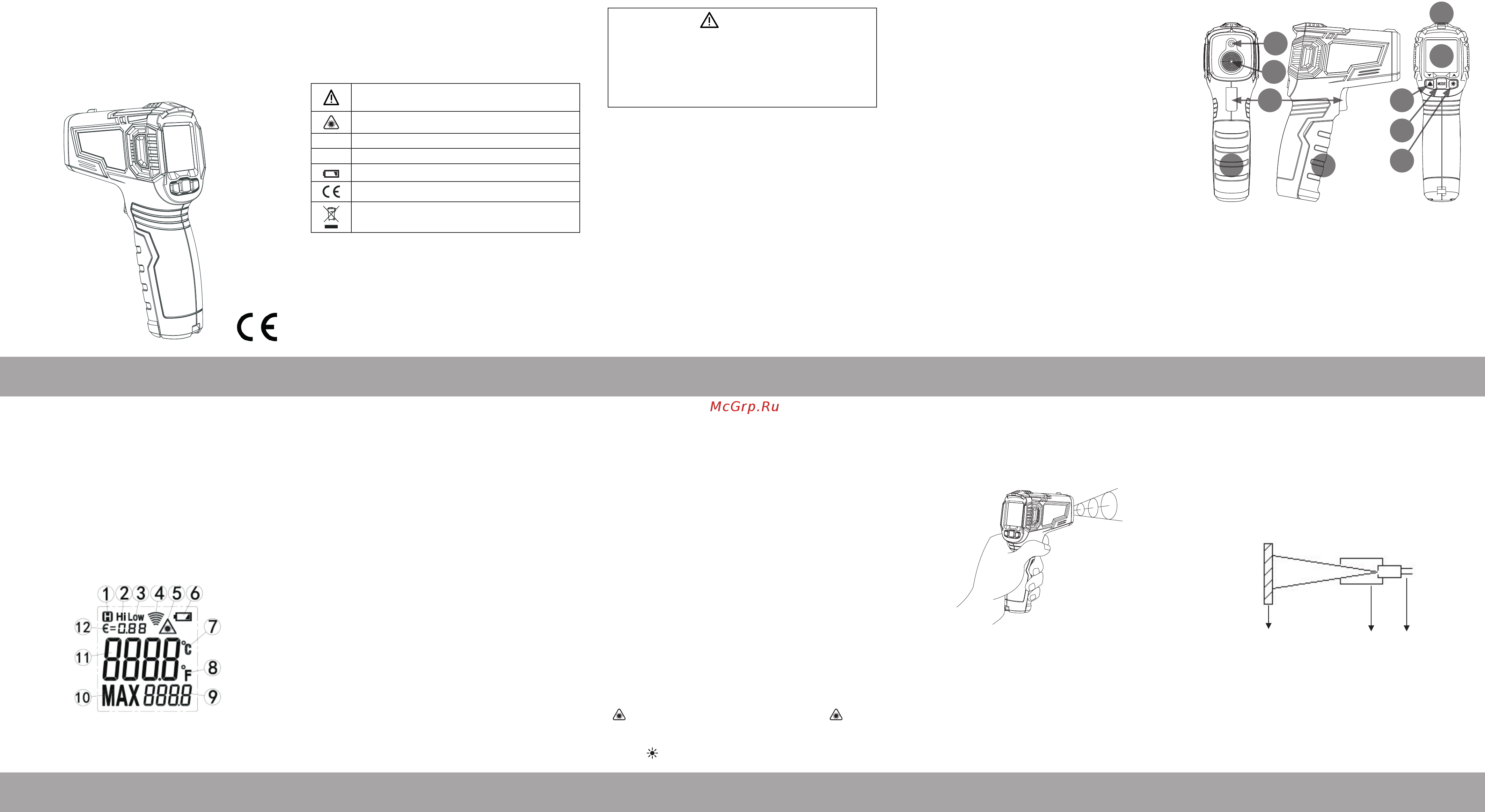

ПЕРЕДНЯЯ ПАНЕЛЬ
ЛАЗЕРНЫЙ БЕСКОНТАКТНЫЙ
ЦИФРОВОЙ ПИРОМЕТР
KT650A (КВТ), KT650B (КВТ),
серия «PROLINE»
инструкция по эксплуатации
ПЕРЕДНЯЯ ПАНЕЛЬ
1. Индикатор фиксации данных
2. Индикатор максимальной температуры
3. Индикатор минимальной температуры
4. Индикатор измерений
5. Лазер на индикаторе
6. Индикатор низкого заряда батареи
7. Индикатор измерения в Цельсиях
8. Индикатор измерения в Фаренгейтах
9. Отображение максимальных значений
10. Индикатор максимальных значений
11. Отображение измерений температуры
12. Отображение излучения
ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ
Данный инструмент соответствует стандартам
EN61326-1 и EN60825-1. Пожалуйста, прочитайте
внимательно инструкцию по эксплуатации перед на-
чалом работы с прибором.
СИМВОЛЫ БЕЗОПАСНОСТИ
Важная информация по безопасности,
см. инструкцию
Внимание! Лазерное излучение
°С Градусы Цельсия
°F Градусы Фаренгейта
Электрическое перенапряжение батареи
Соответствие европейским нормам и законам
Данный продукт требует особой утилизации
ПРОВЕДЕНИЕ ИЗМЕРЕНИЙ
Настройка верхнего предела срабатывания сигнала
1. Зажмите кнопку выбора режимов «MODE». На
экране отобразится режим настройки.
2. Нажмите кнопку «MODE» для перехода к настрой-
кам верхних значений. Текущий верхний предел
отобразится на экране.
3. Установите значение предела с помощью кнопки
«▲/▼».
4. Зажмите кнопку запуска измерений или кнопку вы-
бора режимов «MODE» на 2 секунды. По заверше-
нии установок выйдите из режима настроек.
Настройка верхнего предела срабатывания сигнала
1. Зажмите кнопку выбора режимов «MODE». На
экране отобразится режим настройки.
2. Нажмите кнопку «MODE» для перехода к настрой-
кам нижних значений. Текущий нижний предел
отобразится на экране.
3. Установите значение предела с помощью кнопки
«▲/▼».
4. Зажмите кнопку запуска измерений или кнопку вы-
бора режимов «MODE» на 2 секунды. По заверше-
нии установок выйдите из режима настроек.
ТЕХНИКА БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ
ВНИМАНИЕ!
Перед началом использования внимательно прочитайте
данную инструкцию, уделяя особое внимание правилам
безопасной работы. Пожалуйста, используйте инстру-
мент в соответствии с описанными правилами, в случае
неправильного использования прибора, его защитные
системы могут не сработать.
• Избегайте прямого контакта глаз с лазером. Не на-
правляйте лазер на животных и людей, также избегай-
те отражения луча от зеркальных поверхностей.
• Если Вы заметили какие-то странности в работе при-
бора, немедленно остановите измерения.
• Не смотрите на лазер через оптические приспособле-
ния: микроскоп, телескоп, бинокль), так как это может
привести к повреждению глаз.
• Когда загорается индикатор низкого заряда батареи,
незамедлительно поменяйте батарею на новую, чтобы
избежать ошибок в измерениях.
• Не используйте вблизи открытого огня и взрывоопас-
ных газов, веществ. Во избежание искажений в изме-
рениях содержите прибор в чистоте, пыль не должна
попадать на датчик.
• Для получения актуальных данных об измерениях
используйте информацию о коэффициенте излуче-
ния. Температура зеркальных поверхностей может
Настройка коэффициента излучения
1. Зажмите кнопку выбора режимов «MODE». На
экране отобразится режим настройки.
2. Нажмите кнопку «MODE» для перехода к настрой-
кам коэффициента излучения.
3. Установите значение предела с помощью кнопки
«▲/▼».
4. Зажмите кнопку запуска измерений или кнопку вы-
бора режимов «MODE» на 2 секунды. По заверше-
нии установок выйдите из режима настроек.
Настройка единиц измерения температуры
1. Зажмите кнопку выбора режимов «MODE». На
экране отобразится режим настройки.
2. Нажмите кнопку «MODE» для перехода к настрой-
кам измерения температуры.
3. Установите значение предела с помощью кнопки
«▲/▼».
4. Зажмите кнопку запуска измерений или кнопку вы-
бора режимов «MODE» на 2 секунды. По заверше-
нии установок выйдите из режима настроек.
Включение и выключение лазера
Для включения и выключения лазера используйте кнопку
«
». На экране должен отобразиться символ « ».
Включение и выключение подсветки
Для включения и выключения подсветки используйте
кнопку «
».
оказаться гораздо выше, отображенной в результатах
измерения.
• Не располагайте прибор вблизи раскаленных пред-
метов.
• Используйте пирометр в соответствии с рекомен-
дациями, данными в этой инструкции, в противном
случае защитные функции прибора могут работать
некорректно.
• Не используйте растворители для ухода за прибором.
• Во избежание повреждения прибора или тестируемого
оборудования оградите прибор от влияния следующих
факторов:
- Электромагнитное поле и статическое электриче-
ство дугового сварочного аппарата, индукционного
нагревателя и др.
- При резкой перемене температур пирометр сле-
дует подержать в данном (измененном) окружении
30 минут для стабилизации термометра.
- Не располагайте пирометр вблизи предметов с
высокой температурой.
- Избегайте попадания пыли на датчик, содержите
прибор в чистоте.
ПРИНЦИП ИЗМЕРЕНИЙ
Пирометр для бесконтактного измерения температуры.
Определение температуры поверхности объекта проис-
ходит посредством измерения инфракрасной энергии,
излучаемой поверхностью объекта.
ПЕРЕДНЯЯ ПАНЕЛЬ
1. Сигнальный диод
2. Жидкокристаллический экран
3. Кнопка управления лазером/кнопка настройки
4. Кнопка выбора режимов
5. Кнопка включения подсветки/кнопка настройки
6. Лазерный указатель
7. Чувствительная зона инфракрасного сенсора
8. Кнопка запуска измерений
9. Крышка батарейного отсека
Бесконтактное измерение температуры
Направьте термометр на объект и зажмите кнопку за-
пуска измерений. Отпустите кнопку запуска измерений и
прочитайте результаты. Для удобства точного наведения
на объект можно использовать лазер.
Отобразится максимальное значение температуры из-
меряемого объекта.
Если полученные значения меньше или больше установ-
ленных значений, загорится красный индикатор.
Примечания:
• При проведении измерений обращайте внимание на
расстояние между пирометром и объектом и на диа-
метр самого объекта.
• Лазер используется исключительно для корректного
наведения на объект измерений.
• Если пирометр не используется в течение 30 секунд,
прибор отключится автоматически. Для возобновле-
ния работы нажмите на кнопку запуска измерений.
Отношение между расстоянием от пирометра до
объекта и диаметром измеряемого объекта (D:S)
Как показано на картинке ниже, пирометр имеет опреде-
ленный угол обзора и диаметр пятна измерений.
Необходимо убедиться, что измеряемый объект полно-
стью располагается в пятне измерения пирометра, т.е.
прибор видит только измеряемый объект. Чем больше
измеряемый объект, тем больше может быть расстояние
измерения. Чем меньше измеряемый объект, тем мень-
ше должно быть расстояние измерения.
01
0605
02
07
03
08
04
09
8
9
9
2
3
4
5
1
6
7
Измеряемый объект Трубка
с диафрагмой
Датчик
