ÄËß ÒÅÕ, ÊÒÎ ÏÎÍÈÌÀÅÒ...

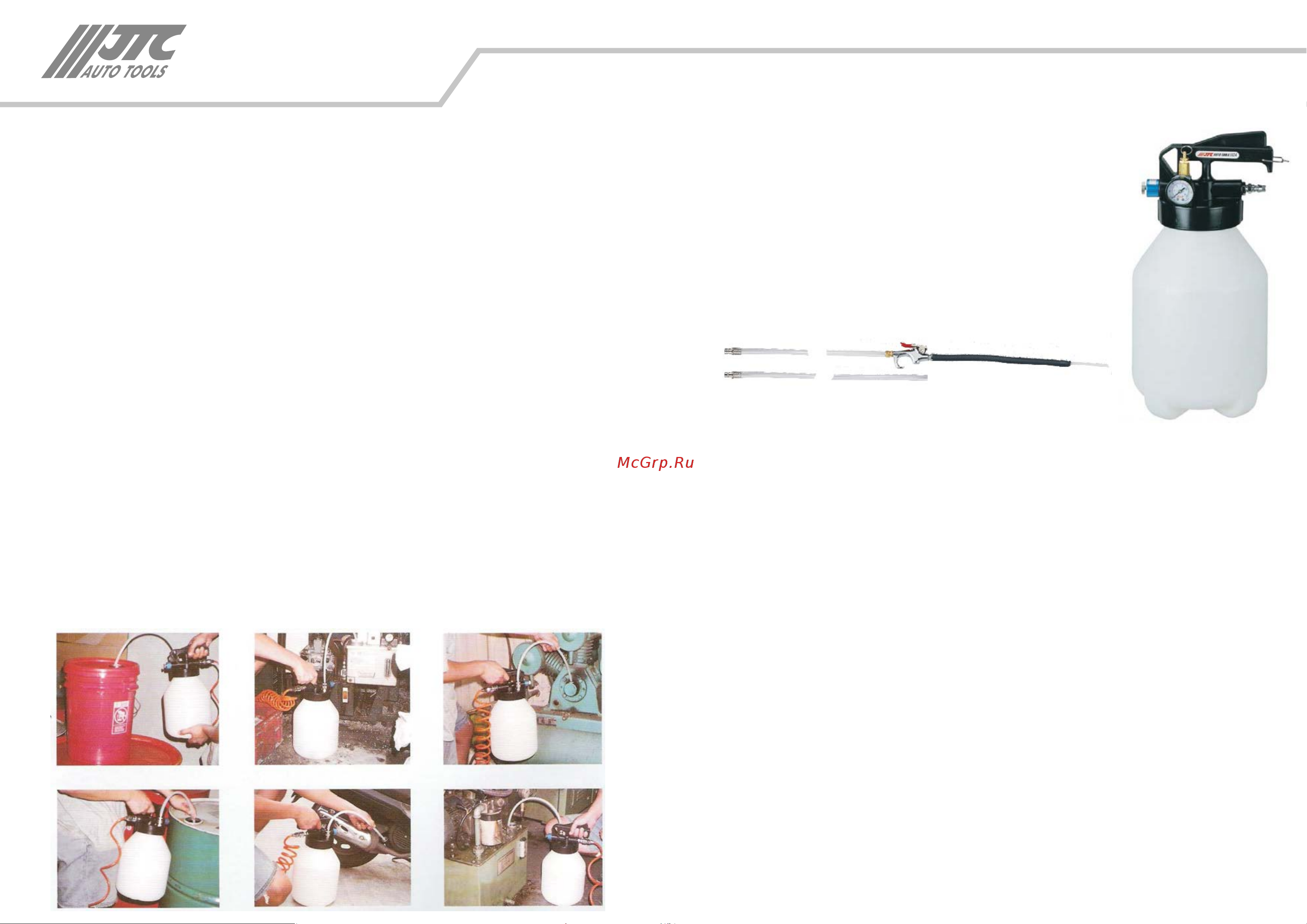

JTC-1024
Общие положения
В данном руководстве Вы найдете инструкции по эксплуатации, технике безопасности и техническому
обслуживанию пневматического приспособления для заправки технических жидкостеи .
Инструмент относится к разделу каталога - ХОДОВАЯ ЧАСТЬ.
ВНИМАТЕЛЬНО ПРОЧТИТЕ ДАННУЮ ИНСТРУКЦИЮ! ОБРАТИТЕ ВНИМАНИЕ НА ТРЕБОВАНИЯ ПО
БЕЗОПАСНОСТИ. ЭКСПЛУАТАЦИЯ ДАННОГО ИЗДЕЛИЯ ДОЛЖНА ПРОИЗВОДИТЬСЯ С ОСТОРОЖНОСТЬЮ
И СТРОГО ПО НАЗНАЧЕНИЮ. НЕВЫПОЛНЕНИЕ ЭТИХ ТРЕБОВАНИЙ МОЖЕТ ПРИВЕСТИ К ПОЛОМКЕ
ОБОРУДОВАНИЯ, ПОЛУЧЕНИЮ ТРАВМ, А ТАКЖЕ ОТКАЗУ ПРОИЗВОДИТЕЛЯ ОТ ГАРАНТИЙНЫХ
ОБЯЗАТЕЛЬСТВ. СОХРАНИТЕ ДАННУЮ ИНСТРУКЦИЮ ДЛЯ БУДУЩЕГО ИСПОЛЬЗОВАНИЯ.
Комплектация
• Бак – 1 шт.
• Полиуретановыи шланг с гибкои резиновои капельницеи – 1 шт.
1/4
2/4
Описание
• Приспособление с функциеи откачки и заправки.
• Специальная конструкция позволяет использовать устрои ство в условиях ограниченного
пространства.
• Приспособление оснащено специальными устрои ствами для автоматическои остановки перекачки.
• Благодаря манометру, легко контролировать уровень давления.
Технические характеристики
• Предохранительныи клапан срабатывает при превышении уровня давления в 43PSI (3 kg/cm²);
• Воздушныи штуцер: 1/4˜;
• Диапазон температур: от -16 до 60 С°;
• Расход воздуха: 2CFM;
• Объем бака: 6 л.;
• Длина полиуретанового шланга с гибкои резиновои капельницеи : 1200 мм.;
• Длина полиамидного шланга: 1000 мм.
Основные элементы
1. Бак
2. Полиуретановыи
шланг с гибкои резиновои капельницеи
3. Полиамидныи шланг
4. Быстросъемныи соединитель
5. Манометр
6. Регулировочныи клапан
7. Предохранительныи клапан
8. Воздушныи штуцер
9. Спусковая рукоятка
10. Фиксатор
11. Спусковая рукоятка
• Полиамидныи шланг – 1 шт.
• Инструкция по эксплуатации - 1 шт.
Заправка в бак
Для 5-ти галонных бочек
Для 50-ти галонных бочек
Специальное масло
Масло в поршнях
Трансмиссионное масло
Автомобильное масло
1
2
3
4
5
____
6
7
____
8
9
10
11
1. Подсоедините компрессор через воздушныи штуцер (8).
2. К быстросъемному соединителю (4) подключите полиамидныи шланг (3).
3. Включите компрессор.
4. Регулировочныи клапан (6) должен быть повернуть до упора в сторону манометра (5) (режим Fill).
5. Нажмите на спусковую рукоятку (9). Если откачка жидкости заи мет много времени, вы можете
зафиксировать рукоятку (9) фиксатором (10).
6. После этого начинаи те откручивать регулировочныи клапан (6) в противоположную от манометра
сторону (режим Extract).
7. Через шланг (3) начнется отсос жидкости в бак (1).
8. Вы можете регулировать интенсивность заправки. Если регулировочныи клапан (6) повернут до
упора в противоположную сторону от манометра – будет максимальныи уровень заправки в бак. Если
проворачивать клапан в сторону манометра – интенсивность будет снижаться.
Примечание. Если регулировочныи клапан (6) повернут до упора в сторону манометра (режим Fill) –
шланг начнет выдувать воздух, то есть будет работать режим «откачка из бака».
Откачка из бака
1. Подсоедините компрессор через воздушныи штуцер (8).
2. К быстросъемному соединителю (4) подключите полиуретановыи шланг с гибкои резиновои
капельницеи (2).
3. Включите компрессор.
4. Регулировочныи клапан (6) должен быть повернуть до упора в сторону манометра (5) (режим Fill).
5. Выжмите до упора спусковую рукоятку (9). Начнется закачка воздуха в бак (1). Уровень давления на
манометре (5) будет повышаться.
6. Как только необходимыи уровень давления будет достигнут – отпустите спусковую рукоятку (9).
7. Сразу после этого прокрутите регулировочныи клапан (6) в противоположную сторону от манометра
до того момента, как прекратится потеря воздуха через клапан (6).
8. Используя спусковую рукоятку (11) на шланге, вы можете начать откачку техническои жидкости из
бака.
9. Если во время откачки необходимо увеличить уровень давления – повторите процесс закачки
воздуха в бак.
(с обратнои стороны)
