Установка и регулировка

Перед установкой и наладкой внимательно прочтите эту инструкцию. Неразрешенная модификация деталей и

запчастей станка приведет к его повреждению. Установка и наладка данного оборудования должна

производиться квалифицированным персоналом. Операторы должны быть обученными и

квалифицированными. Перед установкой тщательно проверьте список запчастей.

Распаковка

Согласно инструкции по распаковке, размещенной на коробке, откройте коробку, удалите упаковочный

материал и проверьте целостность.

Упаковочный материал не должен нах одиться в рабочей зоне.

Установка

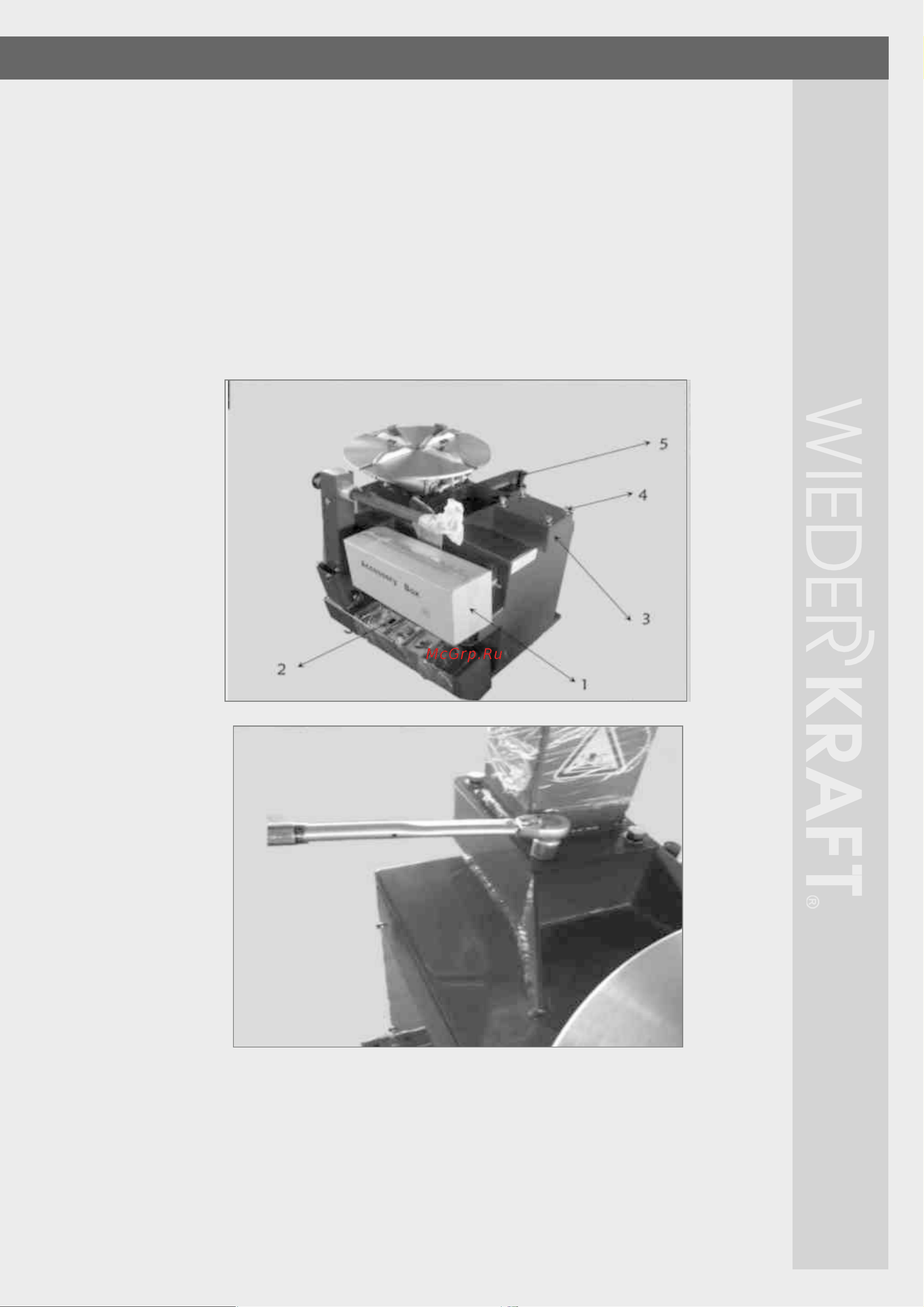

1. Распаковав картонную коробку, достаньте коробки с аксессуарами

(Рис. 3-1), рычаг разъединения борта (Рис. 3-5) и стойку в сборе (Рис. 3-2). Разместите корпус в соответствии с

Рис.1. Удалите болт 3 -4 пружинную и пластинчатую шайбу с корпуса.

Рисунок 3

Рисунок 4

2. Разместите стойку на корпусе. Предупредительный ярлык должен находиться спереди.

Отрегулируйте отверстия на подколонной плите к отверстиям с резьбой на корпусе. Еще раз

смонтируйте удаленный болт (п. 1), пружинную и пластинчатую шайбу, удаленные в п.1. Крутящий

момент - 70N·M (Рис. 4). Используйте гаечный ключ.

3. Используйте гаечный ключ, чтобы удалить винт (Рис. 5-3), шестиугольный вал (Рис. 5 -1) и снять

головку ве ртикального вала (Рис. 5 -2). При удалении винта с головки вертикального вала,

необходимо использовать стопорную рукоятку для фиксации шестиугольного вала во

избежание его соскальзывания и повреждения станка или нанесения травмы оператору!!
