Установка и регулировка

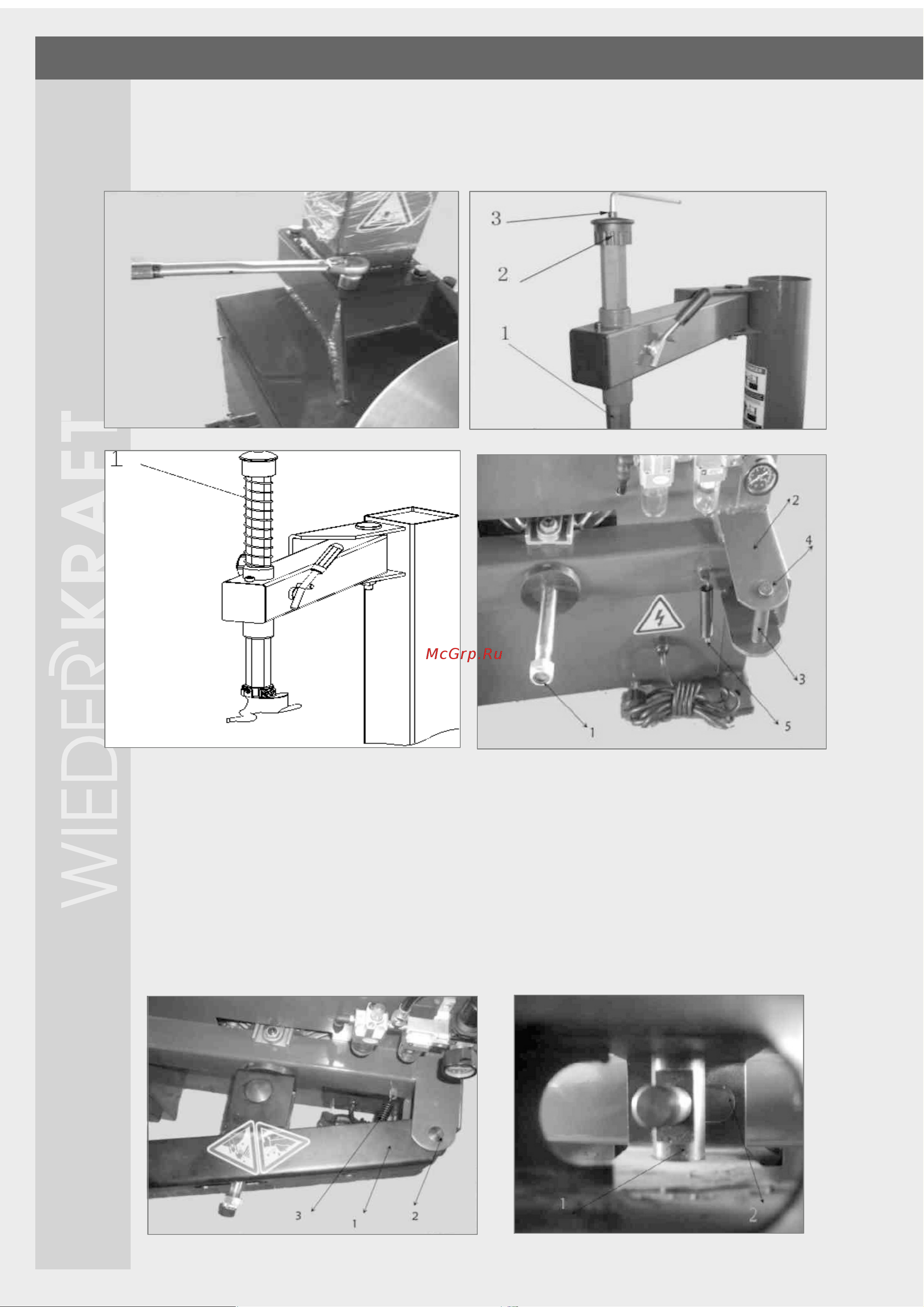

Установите пружину вертикального вала (Рис. 6-1) на вертикальный вал. Установите головку

вертикального вала и удаленный винт.

Рисунок 4

Рисунок 5

Рисунок 6

Рисунок 7

5. Поместите втулку вала рычага разъединения борта на корпусе (Рис. 8 -1), чтобы выровнять отверстие,

установите болт разъединения борта (Рис.8 -2) и установите стопорное кольцо(Рис. 7-4). Вставьте

поршневой шток (Рис. 9 -2) через отверстие направляющей втулки разъединения борта (Рис. 9 -1).

Поверхность направляющей втулки должна находиться снаружи (Рис. 9). Смонтируйте удаленную гайку

(Рис. 7-1) на переднюю часть поршневого штока. Гайка будет смонтирована. Расстояние от края режущей

пластины разъединения борта до резиновой накладки разъединения борта – 30~40мм (Рис. 12).

Установите пружину (Рис. 8 -3).

6. Если станок оснащен резцедержателем, он должен быть надежно зафиксирован, а стойка полностью

установлена.

Рисунок 8

Рисунок 9
