Установка и регулировка

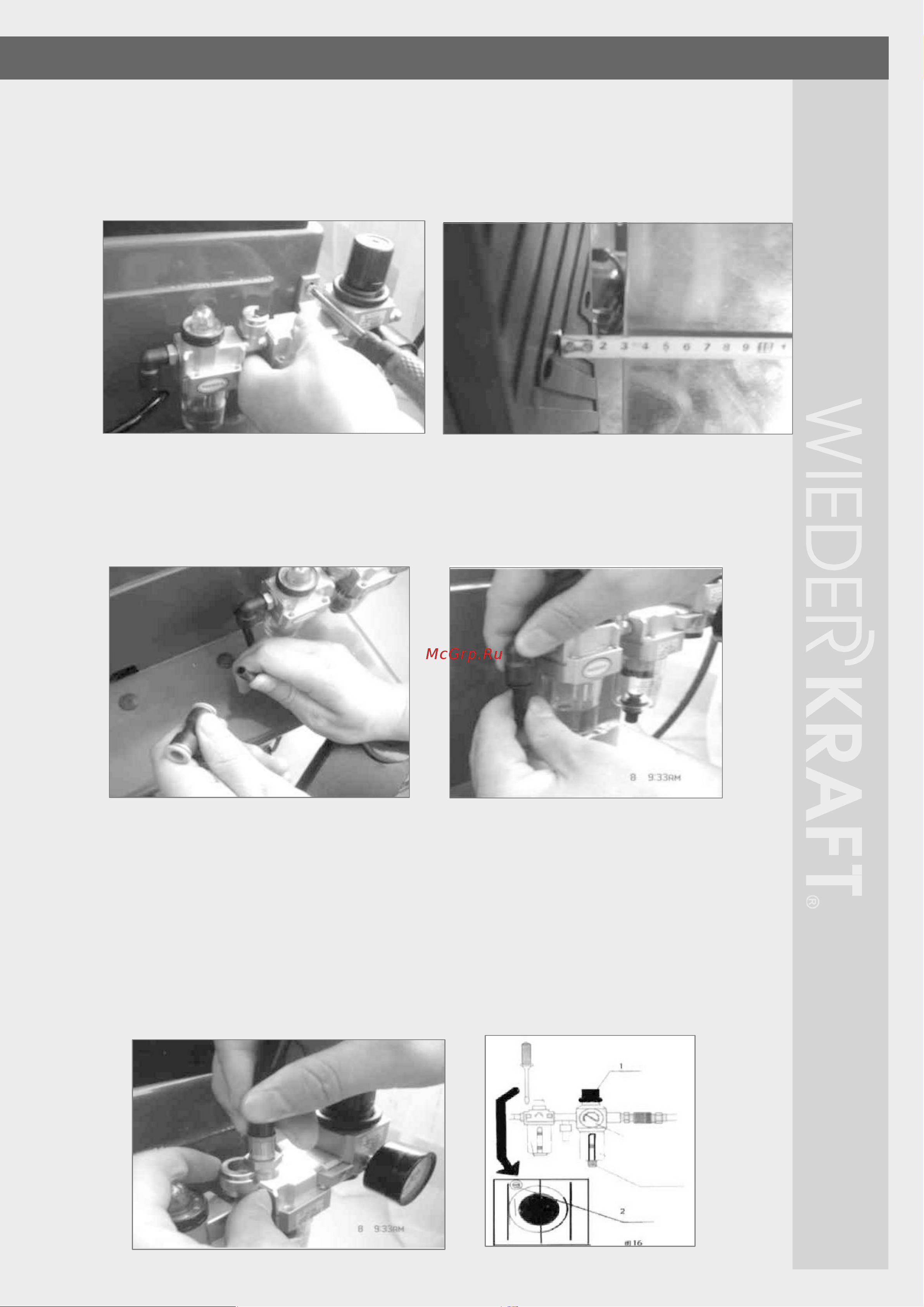

Установка патрубка источника воздуха

Когда станок покидает завод, патрубок источника воздуха отсоединяют и кладут в коробку с

дополнительным оборудованием. Установка патрубка происходит у конечного покупателя.

1. Выньте патрубок источника воздуха из коробки с дополнительным оборудованием и червяк, удалите

масло и пыль. Используйте червяк, чтобы закрепить патрубок на правой стороне корпуса (рис. 10)

Рисунок 10

Рисунок 11

2. Подсоедините воздушный шланг. Снимите адаптер, находящийся на ПУ шланге ø8 на боковой

стенке корпуса, и вставьте его в угловой разъем. См. рис. 12/13. Адаптер должен удерживать шланг от

соскальзывания в корпус.

Рисунок 12 Рисунок 13

3. Подсоедините пистолет для накачивания или корпус шинного манометра: вставьте адаптер

пистолета для накачивания или корпуса шинного манометра в паз (рис. 14) в открытой гайке,

находящейся на патрубке источника воздуха. Затяните открытую гайку, а затем подключите

источник воздуха.

4. Станок поставляется с завода с отрегулированным источником воздуха. Если необходимо внести

изменения, произведите регулировку еще раз: Давление: поднимите головку регулятора давления

(Рис.15-1) и покрутите по часовой стрелке, давление воздуха повысится. Для того чтобы давление

воздуха понизилось, покрутите ее против часовой стрелки. Регулировка подачи масла: используйте

отвертку, чтобы закрутить винт (Рис. 15-2). против часовой стрелки- скорость увеличится.

Рисунок 14

Рисунок 15
