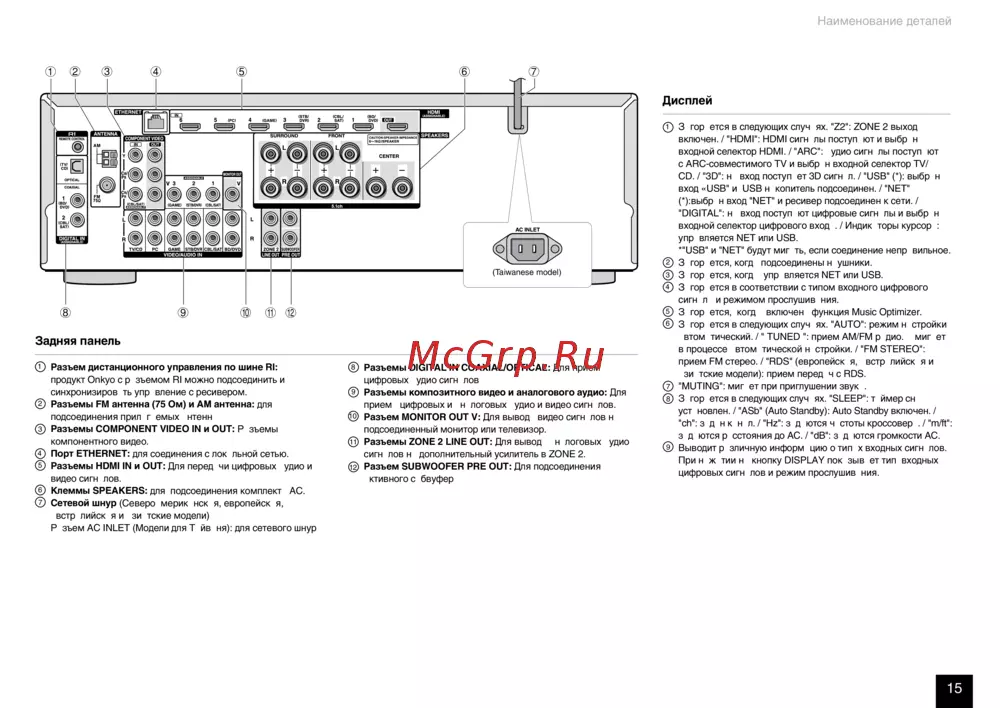

Наименование деталей
Задняя панель
Дисплей
Разъем дистанционного управления по шине RI:
продукт Onkyo с разъемом RI можно подсоединить и
синхронизировать управление с ресивером.
Разъемы FM антенна (75 Ом) и АМ антенна:
для
подсоединения прилагаемых антенн
Разъемы COMPONENT VIDEO IN и OUT:
Разъемы
компонентного видео.
Порт ETHERNET:
для соединения с локальной сетью.
Разъемы HDMI IN и OUT:
Для передачи цифровых аудио и
видео сигналов.
Клеммы SPEAKERS:
для подсоединения комплекта АС.
Сетевой шнур
(Североамериканская, европейская,
австралийская и азиатские модели)
Разъем AC INLET (Модели для Тайваня): для сетевого шнура
Загорается в следующих случаях. "Z2": ZONE 2 выход
включен. / "HDMI": HDMI сигналы поступают и выбран
входной селектор HDMI. / "ARC": аудио сигналы поступают
с ARC-совместимого TV и выбран входной селектор TV/
CD. / "3D": на вход поступает 3D сигнал. / "USB" (*): выбран
вход «USB" и USB накопитель подсоединен. / "NET"
(*):выбран вход "NET" и ресивер подсоединен к сети. /
"DIGITAL": на вход поступают цифровые сигналы и выбран
входной селектор цифрового входа. / Индикаторы курсора:
управляется NET или USB.
*"USB" и "NET" будут мигать, если соединение неправильное.
Загорается, когда подсоединены наушники.
Загорается, когда управляется NET или USB.
Загорается в соответствии с типом входного цифрового
сигнала и режимом прослушивания.
Загорается, когда включена функция Music Optimizer.
Загорается в следующих случаях. "AUTO": режим настройки
автоматический. / "TUNED": прием AM/FM радио. мигает
в процессе автоматической настройки. / "FM STEREO":
прием FM стерео. / "RDS" (европейская, австралийская и
азиатские модели): прием передач с RDS.
"MUTING": мигает при приглушении звука.
Загорается в следующих случаях. "SLEEP": таймер сна
установлен. / "ASb" (Auto Standby): Auto Standby включен. /
"ch": задан канал. / "Hz": задаются частоты кроссовера. / "m/ft":
задаются расстояния до АС. / "dB": задаются громкости АС.
Выводит различную информацию о типах входных сигналов.
При нажатии на кнопку DISPLAY показывает тип входных
цифровых сигналов и режим прослушивания.
Разъемы DIGITAL IN COAXIAL/OPTICAL:
Для приема
цифровых аудио сигналов
Разъемы композитного видео и аналогового аудио:
Для
приема цифровых и аналоговых аудио и видео сигналов.
Разъем MONITOR OUT V:
Для вывода видео сигналов на
подсоединенный монитор или телевизор.
Разъемы ZONE 2 LINE OUT:
Для вывода аналоговых аудио
сигналов на дополнительный усилитель в ZONE 2.
Разъем SUBWOOFER PRE OUT:
Для подсоединения
активного сабвуфера
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
9
9
8
10
11
12
1
46
8
2 3 5 7
9FG H
(Taiwanese model)
