ВНИМАНИЕ: Вся информация, приведенная в данной инструкции, основывается на
данных, доступных на момент печати. Завод оставляет за собой право
производить изменения в своей продукции в любой момент времени без
объявления о таковых, что не вызовет никаких санкций против него.
1. НАЗНАЧЕНИЕ ТЕЛЕЖКИ РУЧНОЙ МЕХАНИЧЕСКОЙ
Механическая тележка управляется ручной тягой цепи, обычная тележка – весом поднятого груза, движимого по
нижней кромке монорельса. Они могут быть подцеплены на монорельс верхней транспортировочной системы, идущей
прямой или изогнутой линией. Данное изделие незаменимо в местах, где нет доступа к электропитанию.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕЛЕЖЕК

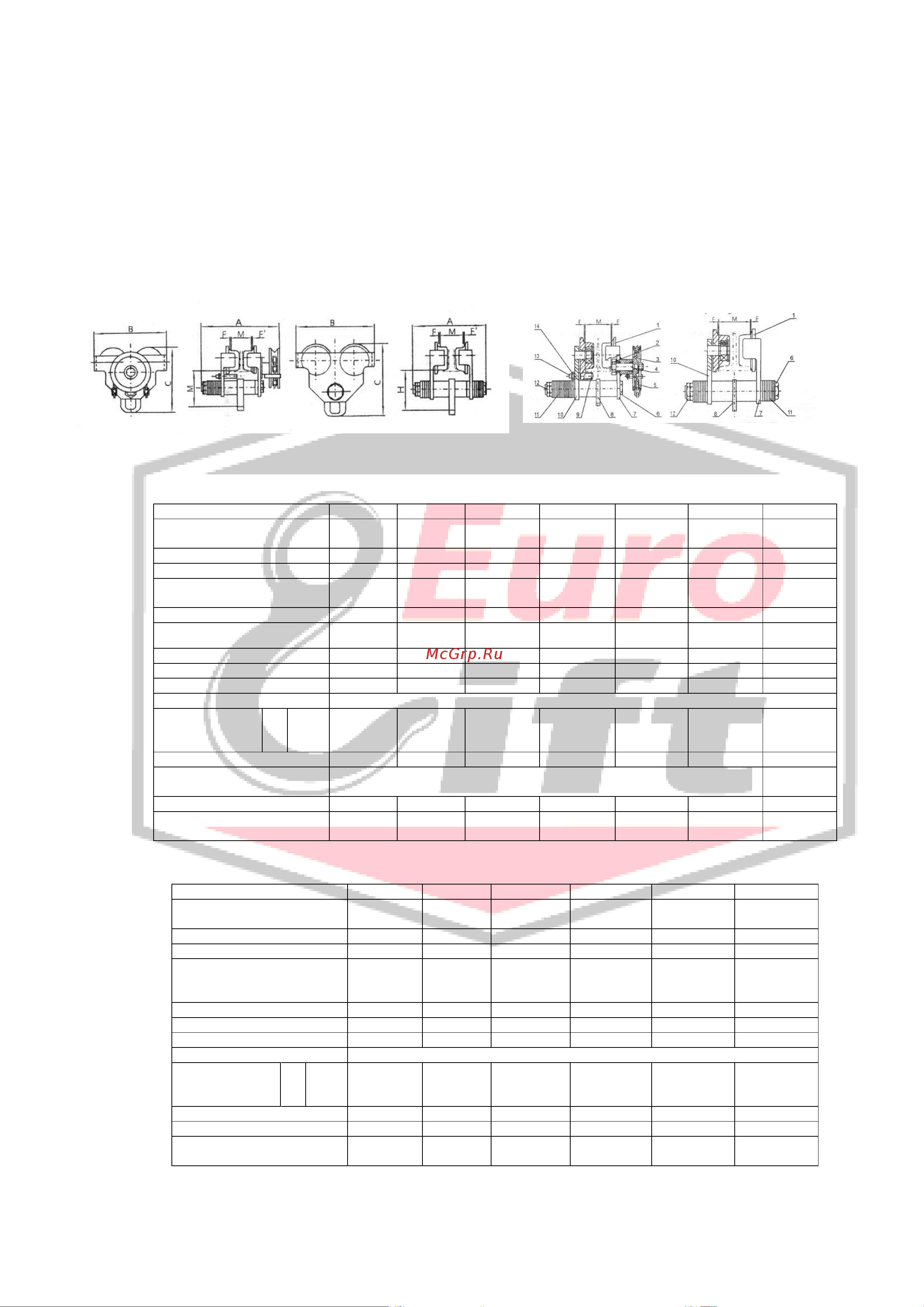

Рис.1 тележка GCL Рис.2 тележка GCT
Механические тележки GCL 3, 6, 9, 12 м
Модель
GCL05
GCL1
GCL2
GCL3
GCL5
GCL10
GCL20
Номинальная
грузоподъемность (т)
1/2
1
2
3
5
10
20
Испытательная нагрузка (кН)
7.4
14.7
29.4
44.1
61.25
122.5
245
Высота хода (м)
2.5
2.5
3
3
3
3
3
Натяжение цепи для полного
поднятия груза (Н)
50
80
118
120
160
340
2х340
Мин. радиус изгиба (м)
1
1
1.2
1.3
1.4
1.7
5
Размеры (мм) A
240
250
290
320
460
480
810
B
220
280
200
310
410
490
540
C
170
180
220
220
350
350
390
H
80
94
122.5
124.5
175
190
110
F (F’)
Рекомендуемая
двутавровая
балка GB706-BB
М
мм
68~94
68~100
94~124
116~140
142~180
142-180
142~180
Вес нетто (кг)
4,5
7,2
16
25
36
43
85
Доп. груз на метр доп.
подъема
1
2
Вес брутто (кг)
5
7,7
17
26
37
45
86
Размеры упаковки (ДxШxВ),
см
24x22x17
25х28х18
29х20х22
32х31х22
46x41х35
48х49х35
81х54х39
Механические тележки GCT
Модель
GCT05
GCT1
GCT2
GCT3
GCT4
GCT5
Номинальная
грузоподъемность (т)
1/2
1
2
3
5
10
Испытательная нагрузка (кН)
7.4
14.7
29.4
44.1
61.25
122.5
Мин. радиус изгиба (м)
0.9
1
1.1
1.3
1.4
1.7
Размеры (мм)
A
220
280
280
310
460
400
B
205
205
250
265
370
350
C
150
160
200
215
320
300
H
80
94
122.5
124.5
175
190
F (F’)
3
Рекомендуемая
двутавровая
балка GB706-BB
М
мм
68~94
68~100
94~124
116~140
142~180
142~180
Вес нетто (кг)
4.3
7.2
16
25
44
58
Вес брутто (кг)
4.8
8.5
17
26
47
59
Размеры упаковки (ДxШxВ),
см
22x20.5x15
28x20.5x16
28x25x20
31x26.5x21.5
46x37x32
40x35x30
