ВНИМАНИЕ! Вся информация, приведенная в данном руководстве, основана на данных, доступных на момент

печати. Производитель оставляет за собой право вносить изменения в конструкцию изделия без

предварительного уведомления, если эти изменения не ухудшают потребительских свойств и качества

продукции.

1. Описание и работа

1.1 Назначение изделия

Тележка для тали электрической CD предназначена для горизонтального перемещения талей и других

грузов по монорельсовому пути.

Данные тележки часто используют как элемент конструкции раздвижных ворот или иных более сложных

механизмов.

1.2 Основные характеристики

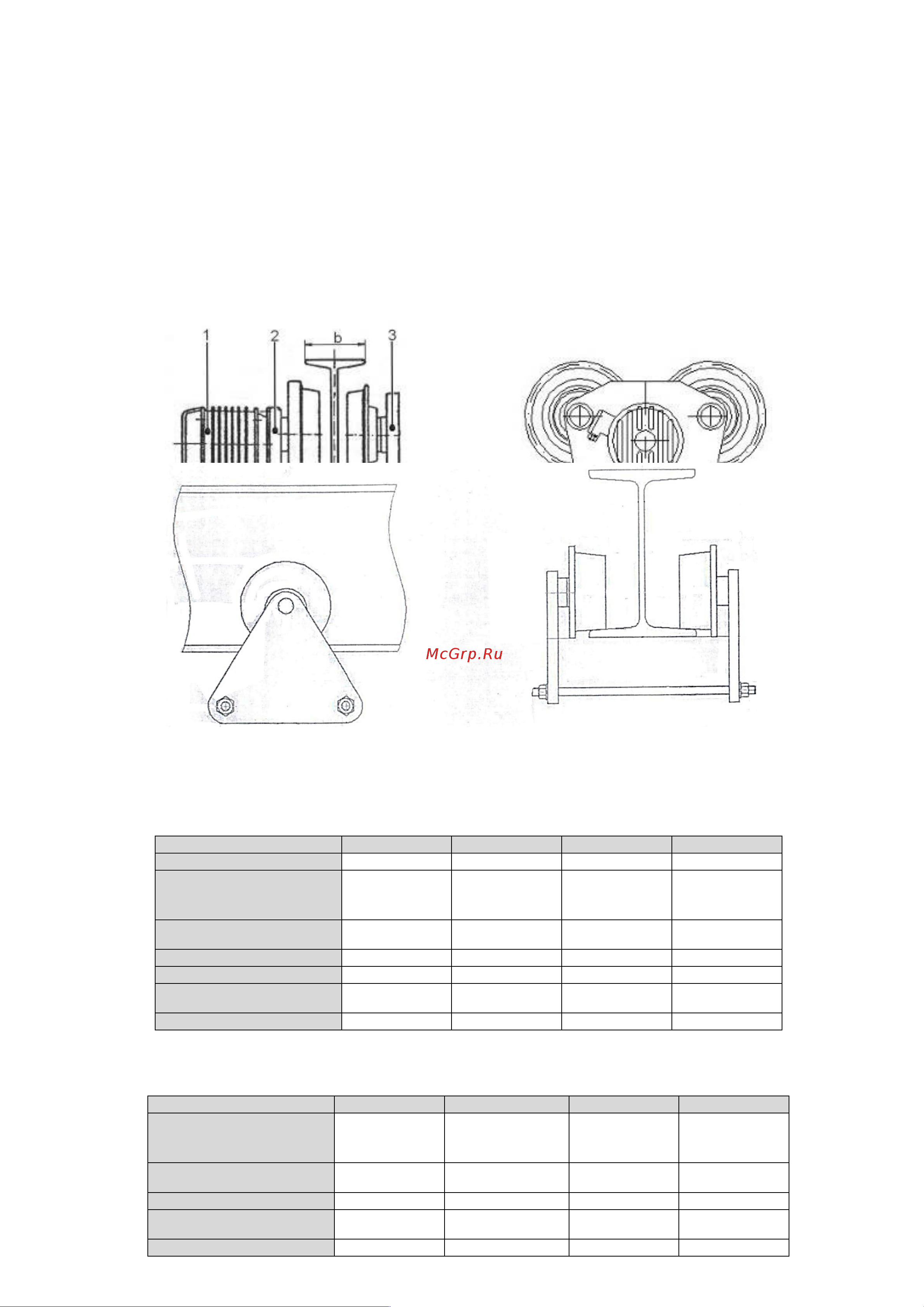

Рис. 1. Приводная ходовая тележка.

1 – электродвигатель; 2 – ведущая боковина; 3 – ведомая боковина.

Рис. 2. Холостая тележка

Характеристики приводной тележки

Артикул 119131 1004341 119331 119531

Грузоподъемность, т 1,0 2,0 3,2 5,0

Скорость

передвижения,

м/мин

20 20 20 20

Мах. высота подъема

(без полиспаста), м

9 9 9 9

Тип двутавровой балки

18М-30М 24М-36М 24М-40М 36М-45М

Двигатель, кВт

0,2 0,4 0,4 0,8

Габаритные размеры

(Д*Ш*В), мм

420*500*280 500*400*270 500*400*270 420*580*300

Масса, кг

16 24 24 32

 Рабочее напряжение – 380 В;

 Частота – 50 Гц;

 Количество фаз – 3.

Характеристики холостой тележки

Артикул 119132 1000377 119332 119532

Грузоподъемность, т 1,0

3,2

(прямоугольн

ая)

3,2

(треугольна

я)

5,0

Мах. высота подъема

(без полиспаста), м

9 9 9 9

Тип двутавровой балки

18М-30М 24М-36М 24М-40М 36М-45М

Габаритные размеры,

мм

230*240*220 --- 320*300*320 ---

Масса, кг

10 18 15 22
