Инструкция по эксплуатации Страница: 2

Element 702 15668 [2/4] Аксессуары

Содержание

Похожие устройства

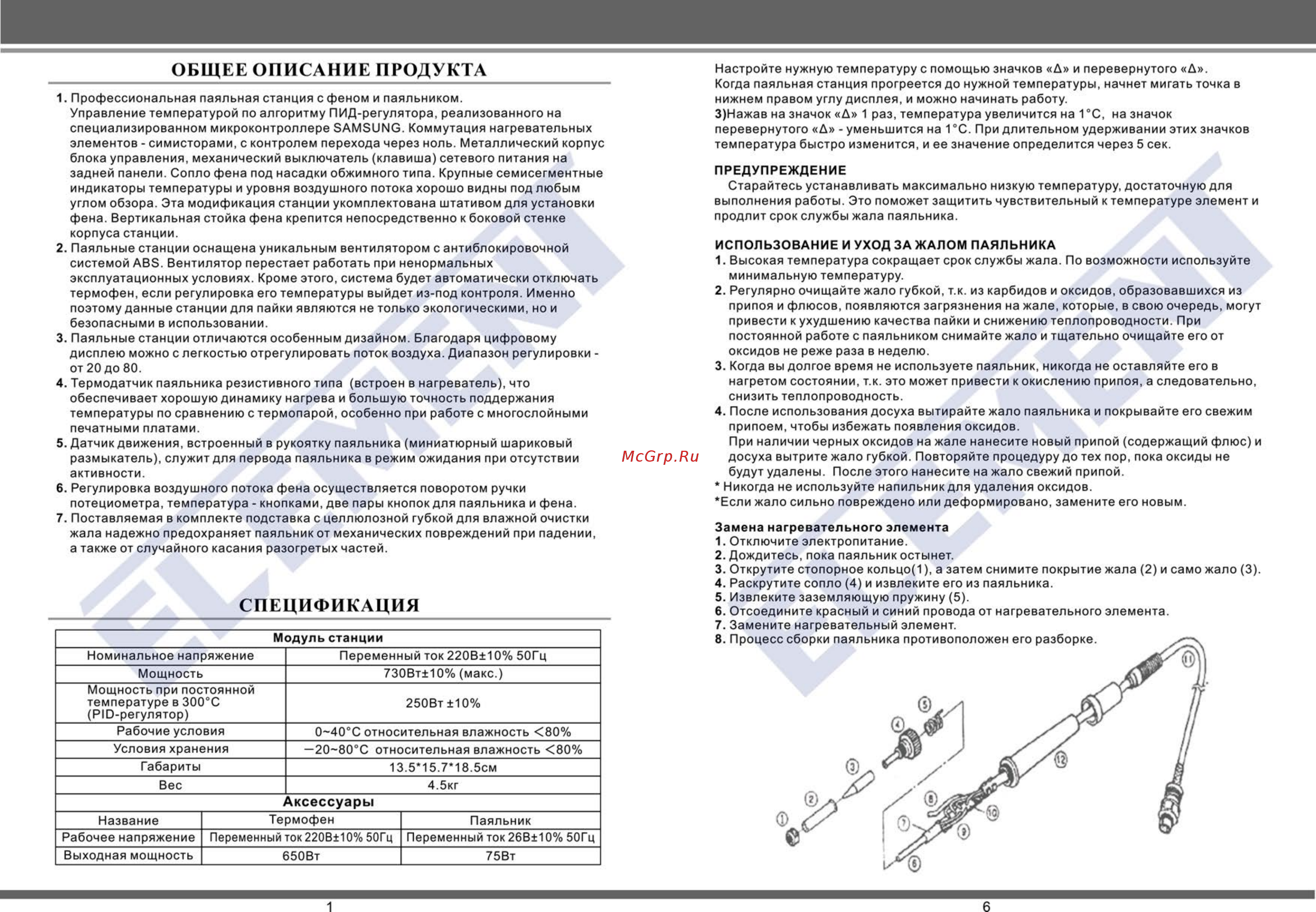

О Б ЩЕЕ ОПИСАНИЕ ПРОДУКТА 1 Профессиональная паяльная станция с феном и паяльником Управление температурой по алгоритму ПИД регулятора реализованного на специализированном микроконтроллере SAMSUNG Коммутация нагревательных элементов симисторами с контролем перехода через ноль Металлический корпус блока управления механический выключатель клавиша сетевого питания на задней панели Сопло фена под насадки обжимного типа Крупные семисегментные индикаторы температуры и уровня воздушного потока хорошо видны под любым углом обзора Эта модификация станции укомплектована штативом для установки фена Вертикальная стойка фена крепится непосредственно к боковой стенке корпуса станции 2 Паяльные станции оснащена уникальным вентилятором с антиблокировочной системой ABS Вентилятор перестает работать при ненормальных эксплуатационных условиях Кроме этого система будет автоматически отключать термофен если регулировка его температуры выйдет из под контроля Именно поэтому данные станции для пайки являются не только экологическими но и безопасными в использовании 3 Паяльные станции отличаются особенным дизайном Благодаря цифровому дисплею можно с легкостью отрегулировать поток воздуха Диапазон регулировки от 20 до 80 4 Термодатчик паяльника резистивного типа встроен в нагреватель что обеспечивает хорошую динамику нагрева и большую точность поддержания температуры по сравнению с термопарой особенно при работе с многослойными печатными платами 5 Датчик движения встроенный в рукоятку паяльника миниатюрный шариковый размыкатель служит для первода паяльника в режим ожидания при отсутствии активности 6 Регулировка воздушного потока фена осуществляется поворотом ручки потециометра температура кнопками две пары кнопок для паяльника и фена 7 Поставляемая в комплекте подставка с целлюлозной губкой для влажной очистки жала надежно предохраняет паяльник от механических повреждений при падении а также от случайного касания разогретых частей СПЕЦИФИКАЦИЯ Модуль станции Номинальное напряжение Переменный ток 220В 10 50Гц 730Вт 10 макс Мощность Мощность при постоянной температуре в 300 С РЮ регулятор Рабочие условия 250Вт 10 0 40 С относительная влажность 80 20 80 С относительная влажность 80 Условия хранения Габариты 13 5 15 7 18 5см 4 5кг Вес Аксессуары Термофен Название Рабочее напряжение Переменный ток 220В 10 50Гц Выходная мощность 650Вт Паяльник Переменный ток26В 10 50Гц 75Вт Настройте нужную температуру с помощью значков А и перевернутого А Когда паяльная станция прогреется до нужной температуры начнет мигать точка в нижнем правом углу дисплея и можно начинать работу 3 Нажав на значок А 1 раз температура увеличится на 1 С на значок перевернутого А уменьшится на 1 С При длительном удерживании этих значков температура быстро изменится и ее значение определится через 5 сек ПРЕДУПРЕЖДЕНИЕ Старайтесь устанавливать максимально низкую температуру достаточную для выполнения работы Это поможет защитить чувствительный к температуре элемент и продлит срок службы жала паяльника ИСПОЛЬЗОВАНИЕ И УХОД ЗА ЖАЛОМ ПАЯЛЬНИКА 1 Высокая температура сокращает срок службы жала По возможности используйте минимальную температуру 2 Регулярно очищайте жало губкой т к из карбидов и оксидов образовавшихся из припоя и флюсов появляются загрязнения на жале которые в свою очередь могут привести к ухудшению качества пайки и снижению теплопроводности При постоянной работе с паяльником снимайте жало и тщательно очищайте его от оксидов не реже раза в неделю 3 Когда вы долгое время не используете паяльник никогда не оставляйте его в нагретом состоянии т к это может привести к окислению припоя а следовательно снизить теплопроводность 4 После использования досуха вытирайте жало паяльника и покрывайте его свежим припоем чтобы избежать появления оксидов При наличии черных оксидов на жале нанесите новый припой содержащий флюс и досуха вытрите жало губкой Повторяйте процедуру до тех пор пока оксиды не будут удалены После этого нанесите на жало свежий припой Никогда не используйте напильник для удаления оксидов Если жало сильно повреждено или деформировано замените его новым Замена нагревательного элемента 1 Отключите электропитание 2 Дождитесь пока паяльник остынет 3 Открутите стопорное кольцо 1 а затем снимите покрытие жала 2 и само жало 3 4 Раскрутите сопло 4 и извлеките его из паяльника 5 Извлеките заземляющую пружину 5 6 Отсоедините красный и синий провода от нагревательного элемента 7 Замените нагревательный элемент
