ПОДКЛЮЧЕНИЕ 8

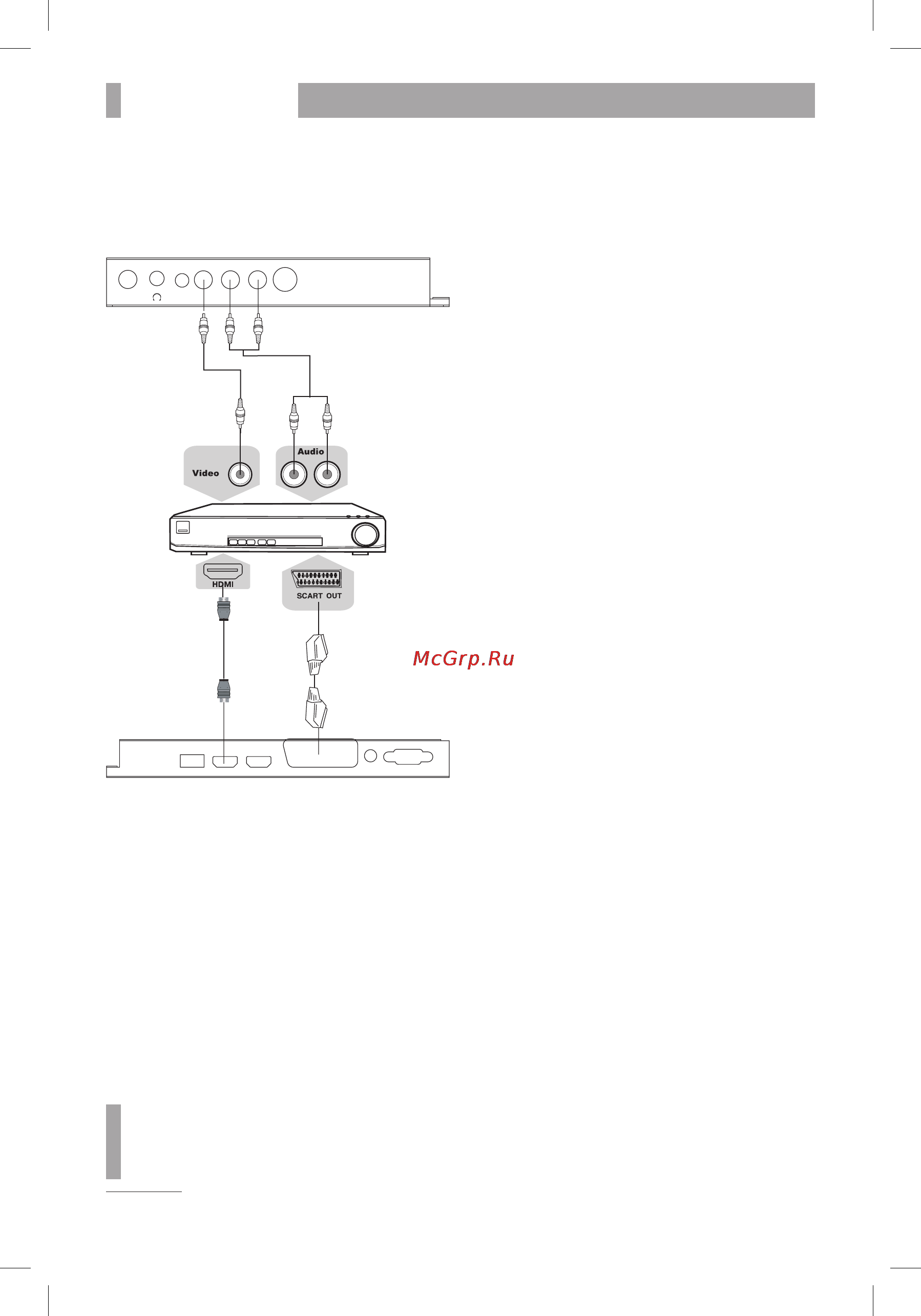

ПОДКЛЮЧЕНИЕ К СПУТНИКОВЫМ

РЕСИВЕРАМ И ЦИФРОВЫМ

ТЕЛЕВИЗИОННЫМ ТЮНЕРАМ

Внимательно прочитайте инструкцию по подключению.

Боковая панель телевизора*

Нижняя панель телевизора*

Спутниковый

ресивер/

Цифровой

телевизионный

тюнер

Метод А

Метод В

Метод С

VGAPC AUDIO

SCARTHDMI1 HDMI2

USB

COAX

YPbPr VIDEO

ANT

Метод А

Для подключения композитного видеосигнала

и аудиосигнала используйте аудиовидеокабель

(в комплектацию не входит).

Метод В

Для подключения к аудиовидеоразъему SCART

воспользуйтесь специальным SCART-кабелем

(в комплектацию не входит).

Метод С

Для просмотра каналов высокого разрешения

с внешнего спутникового ресивера используйте

разъем HDMI для подключения к телевизору.

Подключайте источник сигнала высокого разрешения

с помощью кабеля HDMI (в комплектацию не входит).

Используйте CI-слот на боковой панели телевизора

для подключения модуля условного доступа.

ПРИМЕЧАНИЕ

• Для приема цифровых каналов с ограниченным

доступом необходимо обратиться к передающей

компании для приобретения CI-карты для

просмотра данных каналов.

*На рисунке панель телевизора изображена схематично. Используйте переходник YPbPr для подключения к компонентному

видеовходу.
