43023-10

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!

Перед эксплуатацией стяжки внимательно изучите насто-

ящее руководство по эксплуатации и строго выполняйте

содержащиеся в нем требования.

Храните данное руководство в течение всего срока службы.

Общие требования по технике безопасности

Не превышайте предельно допустимую нагрузку стяжки.

Не используйте изделие при наличии видимых механиче-

ских повреждений, которые могут привести к травмам пер-

сонала и/или нанести ущерб имуществу.

Не вносите изменений в конструкцию стяжки.

Все ремонтные работы должны проводиться только специ-

алистами сервисных центров.

Несоблюдение данных требований может стать причиной

несчастного случая и/или нанесения ущерба имуществу.

Назначение

Изделие предназначено для стяжки металлических кон-

струкций. Используется для проведения восстановитель-

ных кузовных работ. Гидравлическая стяжка работает

совместно с гидравлическим насосом, который создает

давление в стяжке.

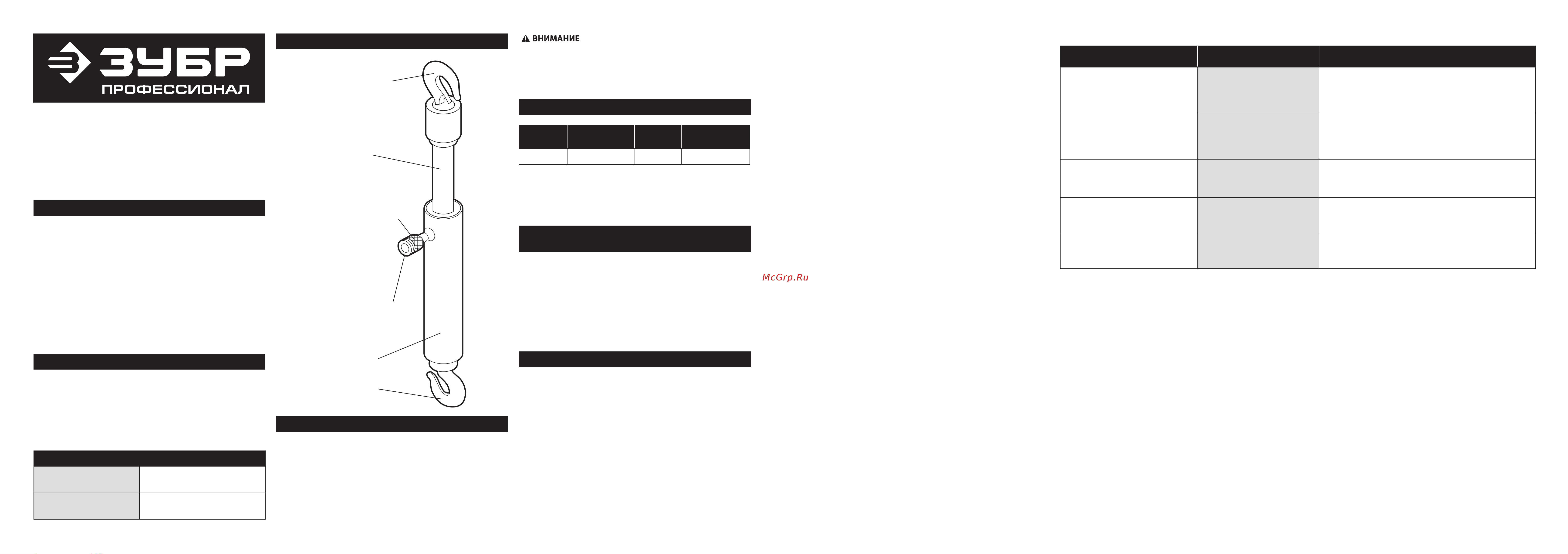

Устройство изделия

Шток

Штуцер для

подсоединения

гидравлического

шланга

Пылезащитный

колпачок

Цилиндр

Нижний

крюк

Верхний крюк

Порядок работы

1. Убедитесь в отсутствии видимых механических по-

вреждений, плохо закрепленных или отсутствующих

частей.

2. Очистие от пыли штуцер для предупреждения попада-

ния пыли в цилиндр.

3. Извлеките пылезащитный колпачок. Подсоедините

шланг гидравлического насоса к штуцеру.

Обрабатываемая деталь должна быть надежно за-

креплена.

4. По окончании работы отсоедините шланг, повторите п.2.

5. Вставьте на место пылезащитный колпачок.

Неисправность Причина Действия по устранению

Шток гидравлической стяжки

не вытягивается

Низкий уровень масла в насосе.

Износ уплотнительных колец.

Наполните систему гидравлическим маслом.

Замените изношенные уплотнительные кольца. Внимание!

Данную работу рекомендуется проводить в сервисном

центре.

Шток гидравлической стяжки

вытягивается не полностью

Низкий уровень масла в насосе.

Превышена предельно допусти-

мая нагрузка стяжки

Наполните систему гидравлическим маслом (см. инструк-

цию для гидравлического насоса, ч. «Добавление масла»).

Уменьшите нагрузку или используйте другой обороудова-

ние с большей предельной допустимой нагрузкой.

Шток гидравлической стяжки не втя-

гивается обратно или втягивается

медленнее, чем обычно.

Закрыт перепускной клапан

насоса.

Сломана возвратная пружина.

Медленно откройте перепускной клапан насоса.

Обратитесь в сервисный центр для замены.

Масло вытекает через цилиндр Износ уплотнительных колец.

Замените изношенные уплотнительные кольца. Внимание!

Данную работу рекомендуется проводить в сервисном

центре.

Гидравлическая стяжка не держит

допустимую нагрузку

Износ уплотнительных колец.

Насос теряет давление

под нагрузкой.

Замените изношенные уплотнительные кольца. Внимание!

Данную работу рекомендуется проводить в сервисном

центре.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯНеисправные узлы инструментов в течение гарантийного

срока ремонтируются или заменяются новыми. Решение

о целесообразности их замены или ремонта остается за

авторизованным сервисным центром. Заменяемые детали

переходят в собственность службы сервиса.

Срок гарантии составляет 12 месяцев со дня продажи.

Гарантийный ремонт не осуществляется в следующих случаях:

■ При использовании оборудования не по назначению, ука-

занному в руководстве по эксплуатации.

■ При механических повреждениях оборудования.

■ При возникновении недостатков из-за действия непре-

одолимой силы, а также из-за неблагоприятных атмос-

ферных или иных внешних воздействий на изделие,

таких, как дождь, снег, повышенная влажность, нагрев,

агрессивные среды и др.

■ При естественном износе оборудования (полная выра-

ботка ресурса, сильное внутреннее или внешнее загряз-

нение, ржавчина).

■ При возникновении повреждений из-за несоблюдения

предусмотренных руководством условий эксплуатации.

■ При сильном внешнем и внутреннем загрязнении изделия.

■ При попадании в оборудование посторонних предметов,

например, песка, камней, материалов или веществ, не

являющихся отходами, сопровождающими применение

по назначению.

■ При повреждении изделия вследствие несоблюдения

правил хранения и транспортировки, указанных в руко-

водстве по эксплуатации.

■ После попыток самостоятельного вскрытия, ремонта,

внесения конструктивных изменений.

Примечание: в силу технической сложности изделия, крите-

рии предельных состояний и состояние критического отказа

не могут быть определены пользователем самостоятельно. В

случае явной или предполагаемой неисправности обратитесь

к таблице «Возможные неисправности и методы их устране-

ния». Если неисправности в перечне не оказалось или Вы не

смогли устранить ее, обратитесь в специализированный сер-

висный центр. Заключение о предельном состоянии изделия

или его частей, а также о критическом отказе оборудования

сервисный центр выдает в форме соответствующего Акта.

Основные технические характеристики

Артикул

Максимальное

усилие, т

Ход

штока, мм

Максимальная

длина, мм

43023-10 10 130 715

Техническое обслуживание

Каждые 3 месяца проверяйте отсутствие следов ржавчины

и коррозии на штоке гидравлической стяжки. При необхо-

димости протирайте его чистой тканью, пропитанной сма-

зочным маслом.

Условия хранения, транспортировки

и утилизации

Транспортировка должна осуществляться в отгрузочной таре.

Не подвергайте изделие механическим ударам.

Содержите изделие в чистоте. Избегайте воздействия вла-

ги. При попадании влаги – тщательно протрите сухой глад-

кой тканью все детали изделия.

Запрещено утилизировать вместе с бытовыми отходами.

Гарантийные обязательства

Мы постоянно заботимся об улучшении качества обслужи-

вания наших потребителей, поэтому если у Вас возникли

нарекания на качество и сроки проведения гарантийного

ремонта, пожалуйста, сообщите на электронный адрес:

zubr@zubr.ru.

Настоящая гарантия не ограничивает законных прав потре-

бителей, предоставленных им действующим законодатель-

ством РФ.

Гарантийные обязательства распространяются только на

неисправности, выявленные в течение гарантийного срока

и обусловленные производственными и конструктивными

факторами. Полный и актуальный список сервисных цен-

тров приведен на сайте www.zubr.ru.

Срок службы данного изделия составляет 7 лет со дня

продажи.

Комплектация

Стяжка гидравлическая 1 шт.

Руководство по

эксплуатации

1 экз.

Уполномоченная организация по вопросам качества на территории РФ АО «ЗУБР ОВК» 141002 Московская область, г. Мытищи-2, а/я 36.
