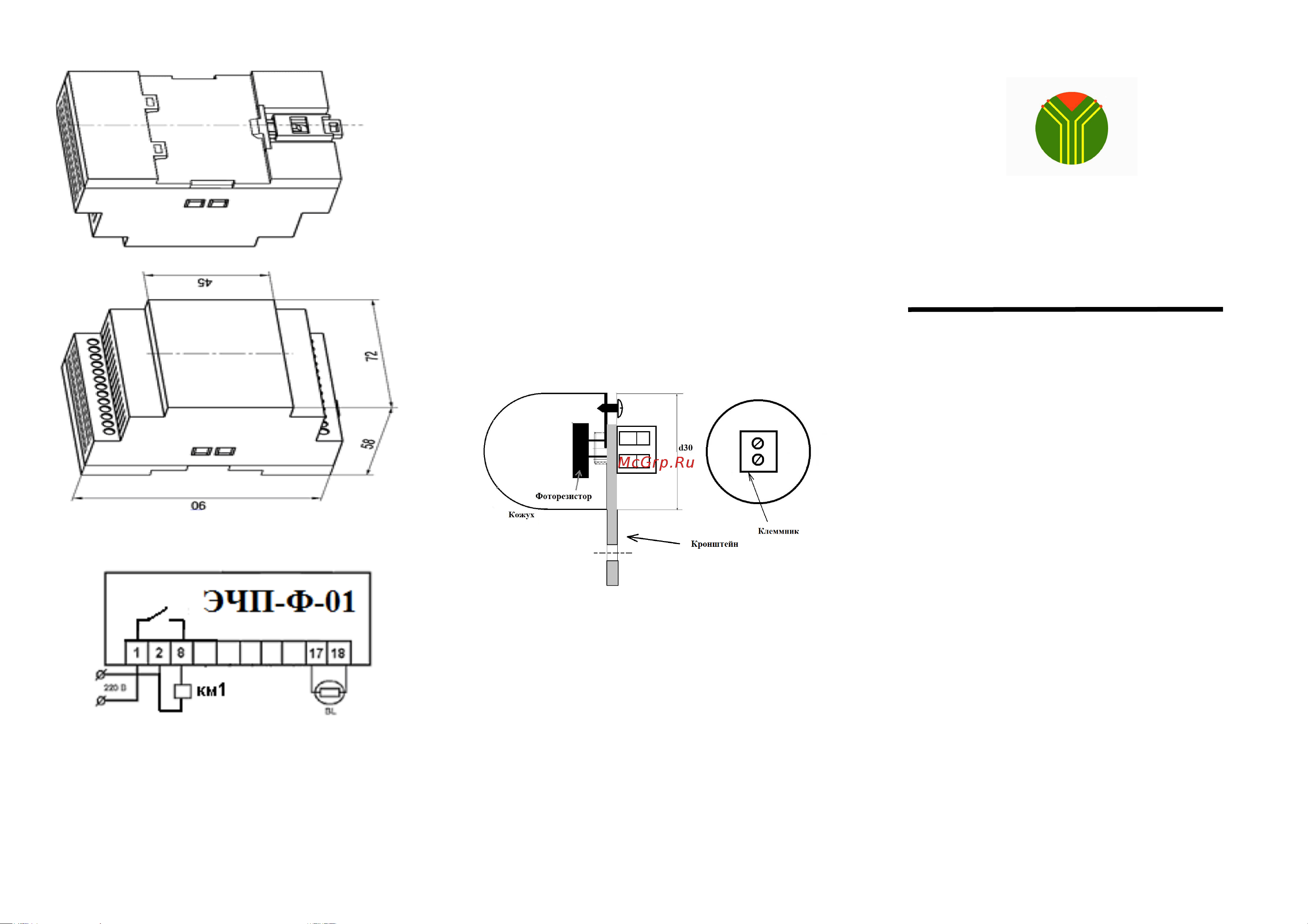

Рис1. Размеры корпуса.

Рис 2. Схема включения

программатора ЭЧП-Ф-01

А – программатор ЭЧП-Ф; КМ1–

магнитный пускатель (питание от ЭЧП-Ф)

BL – фотодатчик

Инструкция по сборке фотодатчика.

1. Закрепить кронштейн фотодатчика в

нужном месте

2. Зачистить провод, подключить его к

фотодатчику. Надеть на соединение

термоусадку и нагреть ее до герметизации

соединения.

3. Продеть провод в центральное отверстие

кронштейна и закрепить фотодатчик

саморезом.

4.Зачистить концы и подключить фотодатчик

к прибору согласно схеме 2.

Рис. 3. Схема сборки фотодатчика.

ООО «НПО ТЕХНОСФЕРА»

Программатор режимов с фотореле

ЭЧП-Ф-01

Паспорт

198095, г Санкт-Петербург,

ул Швецова, д. 23

тел .(812)3132680
