4
Управление
6 Руководство по эксплуатации 0020242743_00
▶ Соблюдать указания по техническому
обслуживанию, приведенные в ин-
струкции по эксплуатации!
3.8 Дата производства
Дата производства (неделя, год) ука-
заны в серийном номере на маркиро-
вочной табличке:
– третий и четвертый знак серийного
номера указывают год производства
(двухзначный).
– пятый и шестой знак серийного но-
мера указывают неделю производ-
ства (от 01 до 52).

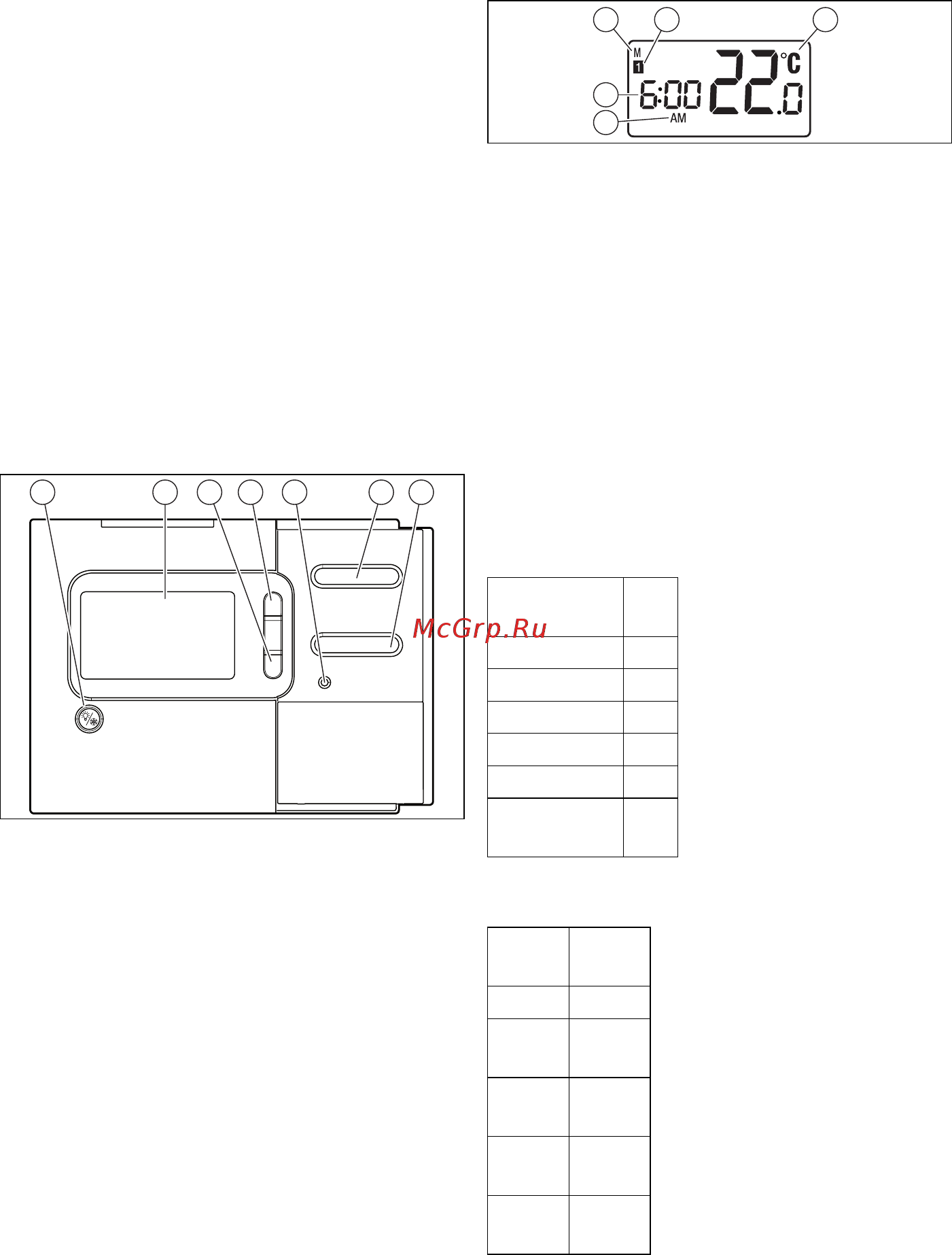

3.9 Конструкция прибора
3.9.1 Обзор элементов управления
Комнатный термостат
1 4 5 6 732
1 Клавиша для
фоновой под-
светки и за-
щиты от замер-
зания
2 Дисплей
3 Клавиша на-
стройки (умень-
шение значения
или просмотр
возможностей
выбора)
4 Клавиша на-
стройки (увели-
чение значения
или просмотр
возможностей
выбора)
5 Клавиша снятия
сбоя
6 Клавиша вы-
бора и подтвер-
ждения
7 Клавиша для
вызова режима
программирова-
ния
4 Управление
4.1 Описание основной маски
31 2
5
4
1 Дни недели
2 Время эксплу-
атации про-
граммы
от 1 до 5
3 Индикация тем-
пературы в по-
мещении (5-45
°C) или расчет-
ной темпера-
туры в режиме
настройки (5-35
°C)
4 Формат вре-
мени
Первая поло-
вина дня (AM),
вторая поло-
вина дня (PM)
5 Время
от 1 до 12
4.1.1 Дни недели
Понедель-
ник
м
Вторник TU
Среда Вт
Четверг TH
Пятница f
Суббота SA
Воскресе-
нье
SU
4.1.2 Время суток
12 am 0 ча-
сов
1 am 1 час
11 am 11
часов
12 pm 12
часов
1 pm 13
часов
11 pm 23
часа
