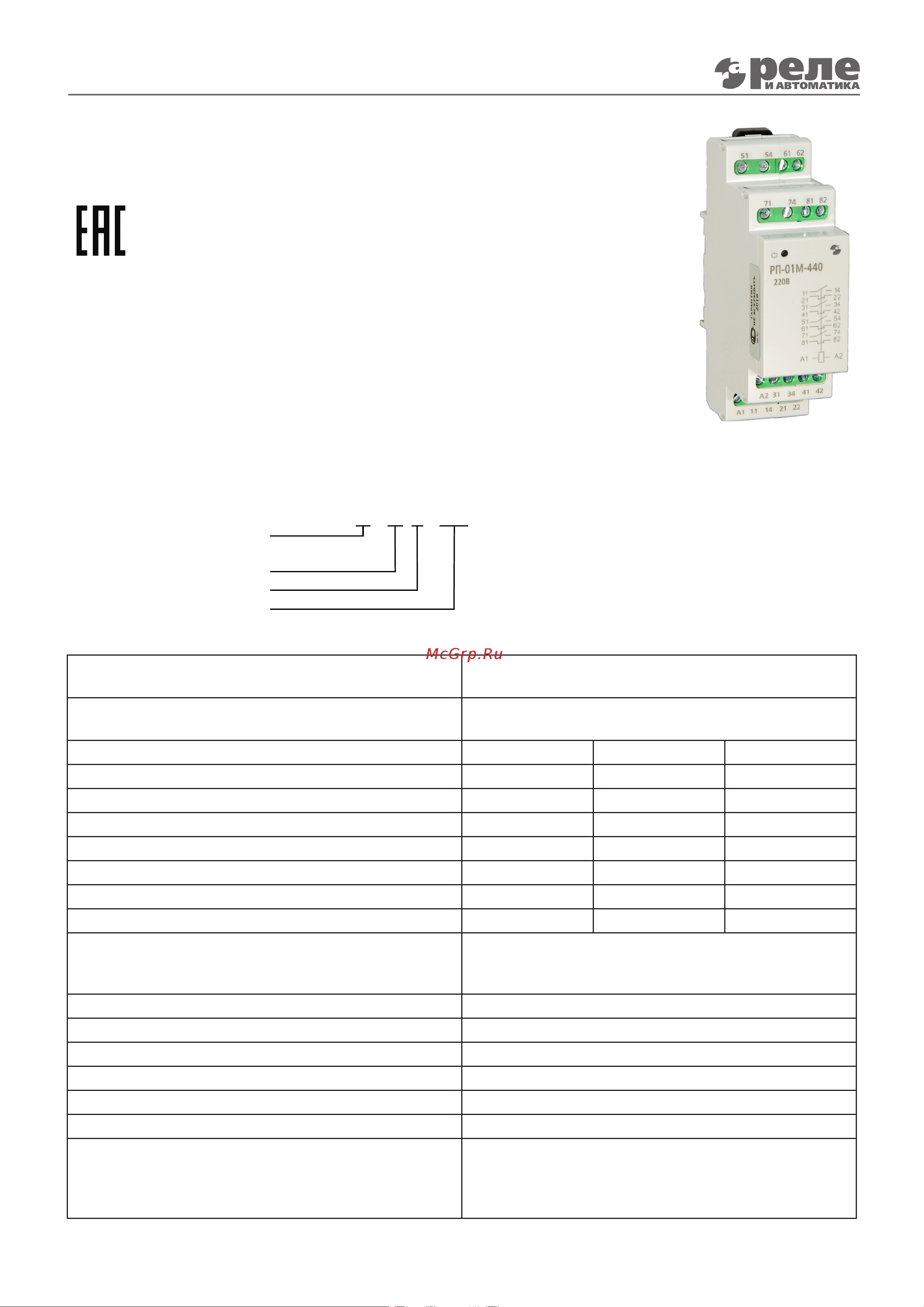

Реле промежуточные РП-01М

(С) 2022.2702 =115

ОБЩИЕ СВЕДЕНИЯ

Промежуточные реле РП-01М применяются в цепях управления электропри-

водами переменного тока напряжением до 250В и в цепях постоянного тока

напряжением до 30В. Также возможно применение для увеличения нагру-

зочной способности бесконтактных датчиков и коммутации электрических

цепей управления и сигнализации при автоматизации различных систем. Реле обеспе-

чивают гальваническую развязку цепей управления и силовых цепей. Применяются в

схемах автоматики как комплектующее изделие.

Индикация срабатывания осуществляется зеленым светодиодом.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальные напряжения питания, переменного и

постоянного тока, В

12, 24, 110, 220

Допустимое отклонение от номинального напряже-

ния питания, %

-15...+10

Количество и род контактов, по исполнениям: замыкающих размыкающих переключающих

001 0 0 1

002 0 0 2

003 0 0 3

220 2 2 0

440 4 4 0

620 6 2 0

800 8 0 0

Номинальное напряжение цепей контактов, В,

постоянный ток

переменный ток

10...30

10...250

Минимальный ток контактов, А 0,1

Время срабатывания реле, мс, не более 25

Время возврата, мс, не более 50

Потребляемая мощность обмотки реле, Вт, не более 1,8

Механическая износостойкость, млн. циклов 10

Коммутационная износостойкость, млн. циклов 0,1

Масса реле, кг, не более,

для РП-01М-001, РП-01М-002, РП-01М-003,

РП-01М-220

для РП-01М-440, РП-01М-620, РП-01М-800

0,12

0,15

Номинальный ток контактов для реле РП-01М-001 и РП-01М-002 составляет 16А, для реле других исполне-

ний – 8А.

Диапазон рабочих температур от -40

С до +55

Окружающая среда взрывобезопасная, не содержащая токопроводящей пыли, агрес-

сивых газов и паров в концентрациях, разрушающих изоляцию и металлы.

Место установки реле должно быть защищено от попадания брызг воды, масел, эмуль-

сий, а также от прямого воздействия солнечной радиации.

Рабочее положение в пространстве – произвольное.

Реле может устанавливаться на плоскость или на DIN-рейку.

РЕЛЕ ПРОМЕЖУТОЧНЫЕ РП-01М

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

PП - 01 М - ХХХ

Тип

корпуса

Наименование

модели

Наименование

изделия

(

реле промежуточное)

Исполнение

по сочетанию

контактов

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ТУ 27.12.24-008-17114305-2021
