Гарантируется отсутствие неисправностей комплектующих и дефектов изготовления в

течение одного года от даты отгрузки. В течение гарантийного периода компания

TELECRANE несет ответственность за выполнение необходимых ремонтных работ,

если будет доказано, что изделие имеет дефекты.

ГАРАНТИЙНЫЙ ПЕРИОД

Для гарантийного обслуживания или ремонта изделие необходимо возвратить в

сервисную службу, указанную TELECRANE. Покупатель оплатит транспортные расходы

для доставки в TELECRANE, а TELECRANE компенсирует затраты на обратную

транспортировку.

Гарантии не распространяются на детали с расходуемым ресурсом, такие, как

электрические батарейки, предохранители, кнопки, реле. Данные гарантии не

распространяются также на дефекты покрытия, вызванные неправильной установкой,

неправильным или неудовлетворительным техническим обслуживанием, и связанные

с введением несанкционированных изменений, неправильной эксплуатацией, нарушением

требований к окружающим условиям, применением не соответствующего программного

обеспечения или неправильным согласованием с другими устройствами.

Никакие другие, явно выраженные или подразумеваемые гарантии, кроме перечисленных

выше, не предоставляются. Указанное здесь устранение неисправностей – это единственный

возможный сп особ выполнения ремонтных работ для по куп ателя . Ком па ния

TELECRANE не будет нести ответственности за пря мые, специальные, ил и

случайные убытки.

Разборка устройства может выполняться только специально назначенным обученным

пе рсо на л ом , и наче ус тр ойс тв о мо жет быт ь повр еж ден о. П о сле зав ерш ен ия

р а б о т ы р а д и о у п р а в л я е м о г о к о н т р о л л е р а T E L E C R A N E , в ы к л ю ч и т е

основное питание крана, питание приемника и вытащите ключ передатчика. Если питание

передатчика подается с помощью поворотного переключателя, необходимо повернуть

ключ в положение «OFF» (Выкл.) и вытащить его. Кран должен быть оборудован

реле основного питания, концевыми выключателями и другими устройствами для безопасности

ПРЕДУПРЕЖДЕНИЯ И МЕРЫ БЕЗОПАСТНОСТИ

Перед началом установки и эксплуатации устройства необходимо внимательно прочитать руководство.

- К обслуживанию и управлению радиоуправляемым оборудованием допускаются

лица не моложе 18 лет, прошедшие медицинское освидетельствование, обученные

и атте стованные квалификационной комиссией и имеющие удостове рение.

Допуск к работе машинистов, крановщиков и их помощников, слесарей, электромонтеров

и стропальщиков оформляется приказом по предприятию, где они работают.

- Избегайте установки в местах, подверженных сильной вибрации.

- Поместите приемник подальше от ветра, сырости и воды.

- Кабельные вводы и вентиляционные пробки должны быть обращены вниз, чтобы

вода не просачивалась внутрь.

- Оператор должен протестировать функцию аварийной остановки и все предупреждающие

устройства перед началом работы; тестирование должно проводиться в каждую смену без нагрузки.

- Техническое обслуживание следует проводить только при выключенном основном питании крана

во избежание поражения электрическим током.

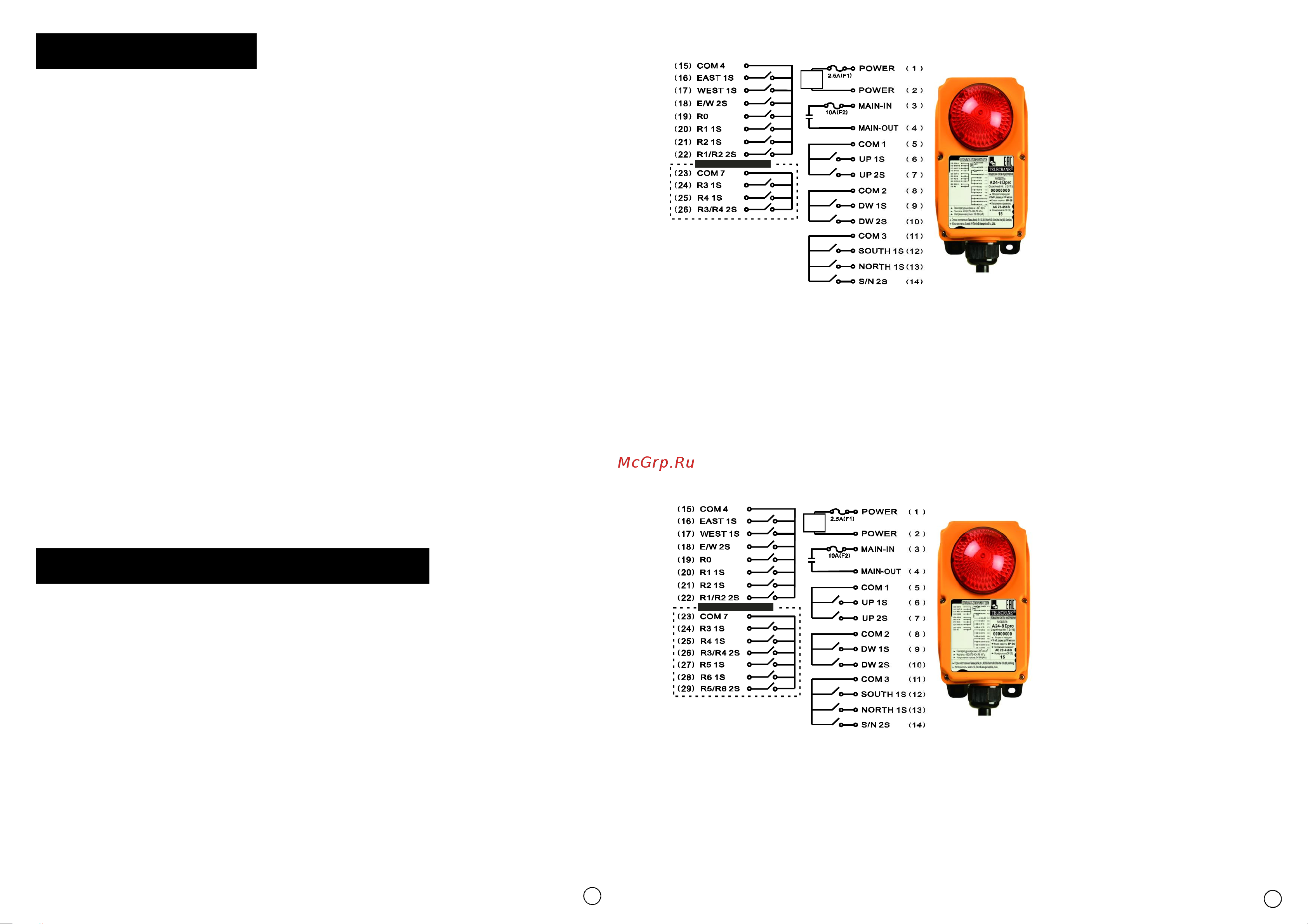

Схема подключения промышленного радиоуправления 24-10Dpro

PWR

Extension Module

,2 - Питание приемника (см. на упаковке)1

3,4 - Используются при наличии главного

пускателя (при повороте ключ-марки старт,

контакты 3 и 4 замыкаются и и остаются

замкнутыми)

5 - Управляющая фаза № 1

6 - Вверх, первая скорость

7 - Вверх, вторая скорость

8 - Управляющая фаза № 2

9 - Вниз, первая скорость

10 - Вниз, вторая скорость

11 - Управляющая фаза № 3

12 - Вправо, первая скорость

13 - Влево, вторая скорость

14 - Вправо-влево, вторая скорость

15 - Управляющая фаза № 4

16 - Вперед, первая скорость

17 - Назад, певая скорость

18 - Вперед-назад, вторая скорость

19 - При повторном повороте ключ-марки старт,

контакты и замыкаются, но не фиксируются

20 - Кнопка № 1, первая скорость

21 - Кнопка № 2, первая скорость

22 - Кнопка № 1-2, вторая скорость

COM4 R0

23 - Управляющая фаза № 7

24 - Кнопка № 3, первая скорость

25 - Кнопка № 4, первая скорость

26 - Кнопка № 3-4, вторая скорость

*Контакты (5), (8) и (11) могут быть соединенными если цепь управления механизмом подъема и передвижения одинаковая

*Контакты (5), (8), (11) и (15) могут быть соединенными если цепь управления электрической тали и мостового крана одинаковая
