ТПК «Верстакофф» 115054, РФ г. Москва, Павелецкая площадь, д.2, стр.2
тел: (495)781-16-62
info@werstakoff.ru
www.werstakoff.ru
Технический паспорт
Руководство по сборке

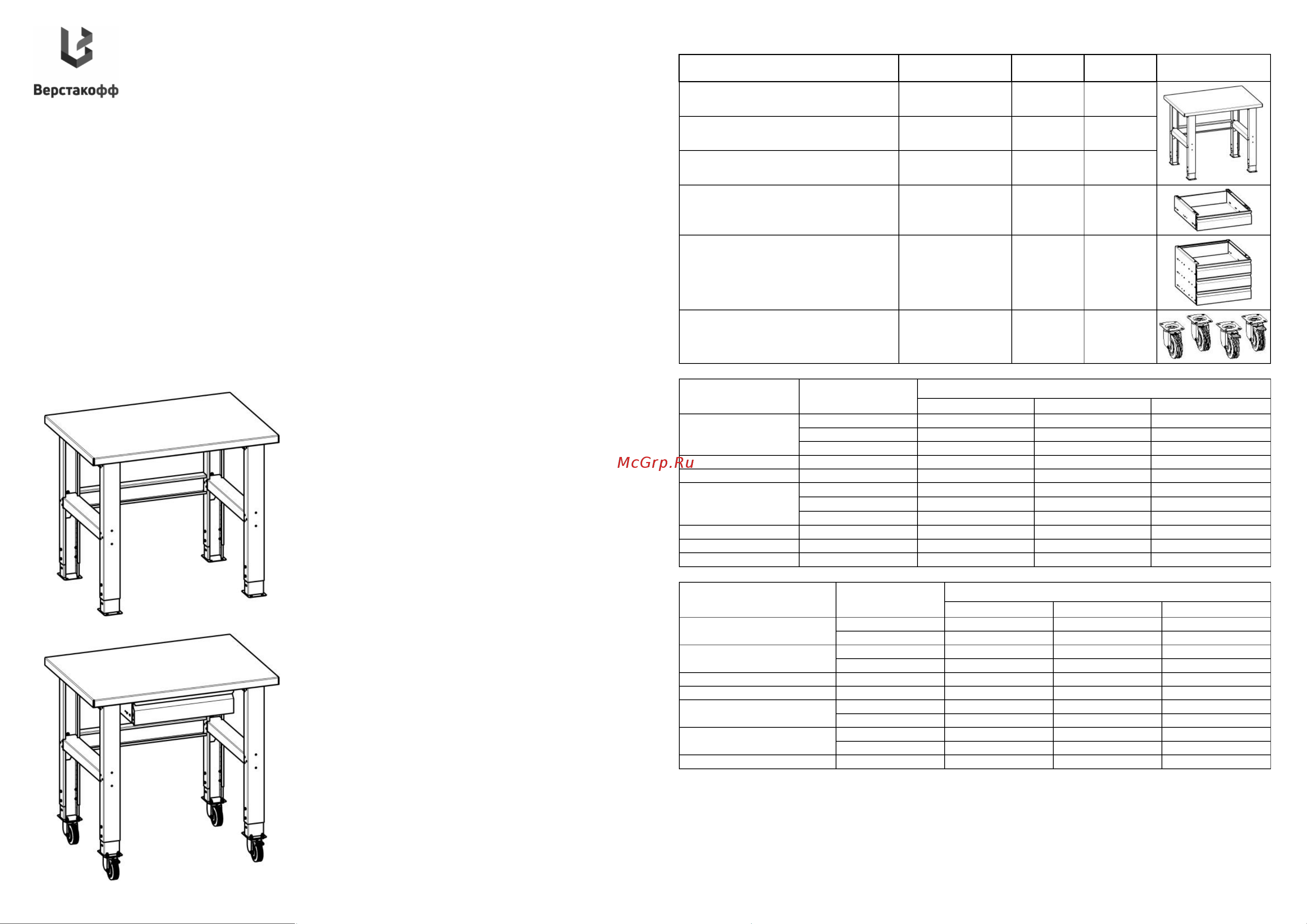

Стол промышленный PLACE
Содержание
1. Описание и назначение изделия
2. Технические характеристики и комплектность
3. Сборка
4. Меры безопасности
5. Техническое обслуживание, транспортирование и хранение
6. Гарантии изготовителя
7. Свидетельство о приемке
1. Описание и назначение изделия.
Стол промышленный серии «PLACE» предназначен для
оснащения рабочих мест в производственных цехах,
механических участках, станциях технического
обслуживания, участках сборки и комплектации, а также
автомастерских, автосервисах и гаражах. Подходит для
проведения слесарных, ремонтных и прочих работ, хранения
рабочего инструмента, различных деталей и запасных частей.
Стол промышленный представляет собой сборную
конструкцию, состоящую из отдельных деталей, поставляется
как в собранном, так и в разобранном виде. Максимальная
распределенная нагрузка на стол составляет 700кг.
Максимальная равномерно распределённая нагрузка на
выдвижной ящик составляет 50кг. Изготовлен из
холоднокатаной листовой стали, толщина от 1,5 до 2,0мм.
Выдвижной ящик изготовлен из стали толщиной 0,8мм.
Стол окрашен полимерной порошковой краской,
устойчивой к агрессивной среде. Цвета, в которые может
быть окрашен стол: RAL5005, RAL3003, RAL7024, RAL7035.
Стол может быть оборудован одним, двумя или тремя
подвесными ящиками, в зависимости от модели. Подвесные
выдвижные ящики оснащены телескопическими
направляющими на шариковых подшипниках. Конструкция
опор позволяет производить регулировку стола по высоте от
800 до 1000 мм. Дополнительно, изделия могут
комплектоваться колесными опорами, высота в таком случае
увеличивается на 125мм.
Стол промышленный предназначен для эксплуатации
при температуре окружающего воздуха от -10°С до +40°С при
влажности не более 80%.
Стол промышленный должен соответствовать
требованиям настоящего паспорта и технической
документации.
2.Технические характеристики и комплектность.
Параметры столов и опциональных комплектующих:
Наименование
Типовой габаритный
размер ВхШхГ мм.
Количество в
упаковке.
Вес кг.
Стол промышленный «PLACE» 1000
(800-1000)х1000х700
46,0
Стол промышленный «PLACE» 1500
(800-1000)х1500х700
49,5
Стол промышленный «PLACE» 2000
(800-1000)х2000х700
60,0
Модуль с ящиком
142x533x612
11,0
Модуль с 3 ящиками
402x533x569
26,0
Комплект колес
-
4,0
Комплект поставки столов:
Наименование
комплектующих
Размеры (ВxШxГ)
Наименование изделия
PLACE 1000
PLACE 1500
PLACE 2000
Столешница
40x1000x700
1 шт.
-
-
40x1500x700
-
1 шт.
-
40x2000x700
-
-
1 шт.
Опора
748x143x630
2 шт.
2 шт.
2 шт.
Опора подвижная
322x96x110
4 шт.
4 шт.
4 шт.
Перемычка
100х804х50
1 шт.
-
-
100х1340х50
-
1 шт.
-
100х1850х50
-
-
1 шт.
Болт
М6х16мм.
36 шт.
36 шт.
36 шт.
Шайба
D6
36 шт.
36 шт.
36 шт.
Гайка
М6
20 шт.
20 шт.
20 шт.
Комплект поставки опциональных комплектующих:
Наименование
комплектующих
Размеры (ВxШxГ)
Наименование изделия
Модуль с ящиком
Модуль с 3 ящиками
Комплект колес
Кронштейн ящика
142х533х558
1 шт.
-
-
402x533x543
-
1 шт.
-
Ящик выдвижной
124х535х612
1 шт.
-
-
124x535x562
-
3 шт.
-
Колесо поворотное с тормозом
125x80x159
-
-
2 шт.
Колесо поворотное
125x80x143
-
-
2 шт.
Болт
М6х16мм.
4 шт.
4 шт.
-
М8х16мм.
-
-
16 шт.
Шайба
D6
4 шт.
4 шт.
-
D8
-
-
16 шт.
Гайка
М8
-
-
16 шт.
3. Сборка.
ВНИМАНИЕ! Распаковав изделие, убедитесь в наличии всех деталей, согласно комплекту поставки.
При отсутствии или поломке какой-либо детали немедленно свяжитесь с продавцом.
Необходимые инструменты для сборки:
1) Ключ рожковый 10 мм (в комплект поставки не входит) – 2 шт;
2) Ключ рожковый 13 мм (в комплект поставки не входит) – 2 шт.
