3.1 Сборка стола промышленного.

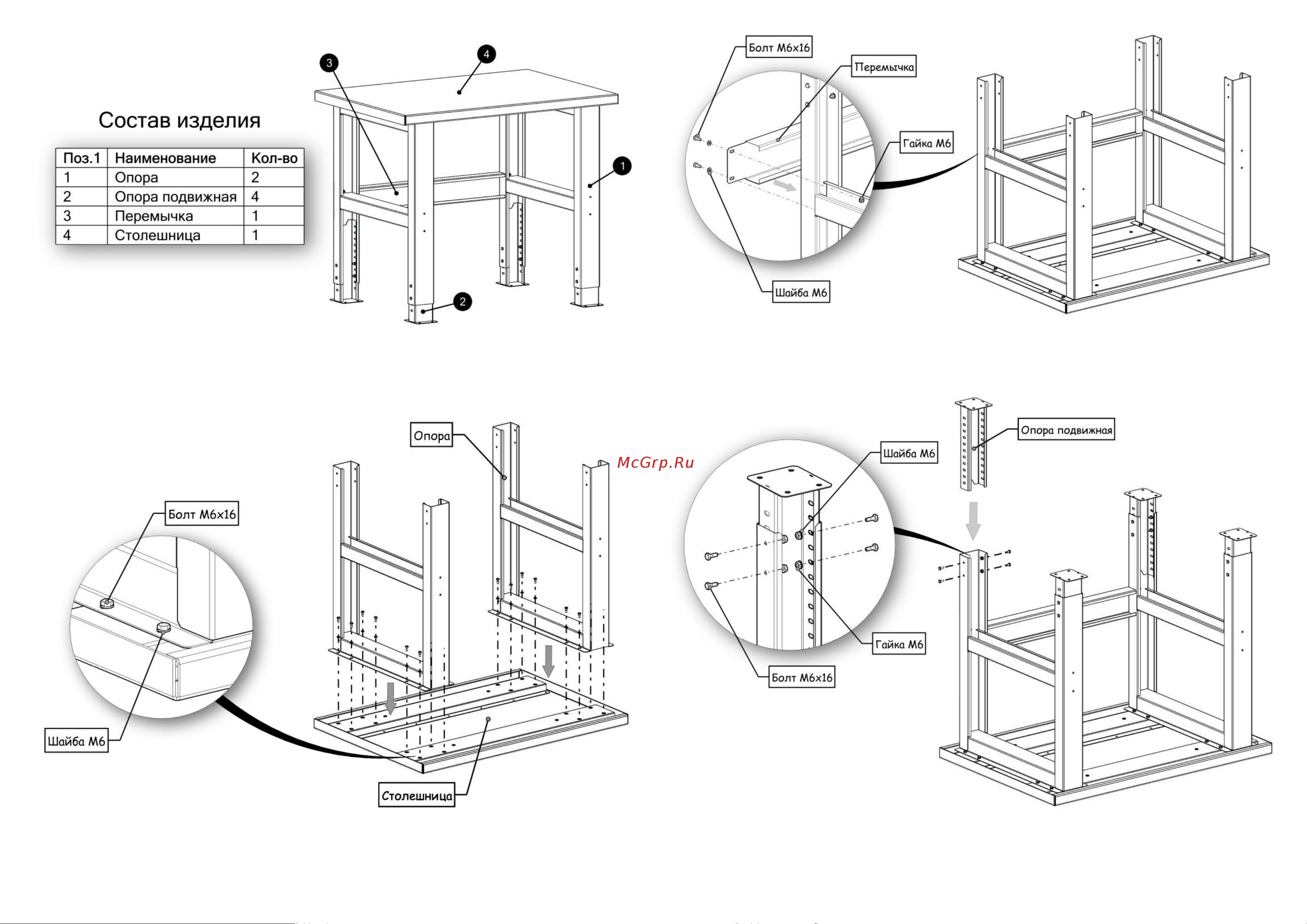

Сборку стола осуществляйте на ровной поверхности, на рисунках показана сборка стола промышленного

«PLACE» 1000, остальные виды собираются аналогично!

1) Разместите столешницу на ровной поверхности, крепёжными элементами вверх. Далее установите опоры

как показано на рисунке стрелками, совместив пазы с резьбовыми втулками, закрепите элементы при помощи

16-и болтов М6х16мм. и шайб, не затягивая их.

2) Установите перемычку между опор как показано на рисунке стрелками, плотно прижмите элементы,

закрепите перемычку при помощи 4-х болтов М6х16мм., шайб и гаек. Далее выровняйте положение опор на

столешнице и затяните болтовые соединения.

3) Установите опоры подвижные во внутренние части опор, как показано на рисунке, выберите оптимальное

по высоте положение от 800 до 1000мм. (шаг для регулировки составляет 25мм.), закрепите опоры подвижные

при помощи 16 болтов М6х16мм., шайб и гаек как показано на сноске.

4) После сборки необходимо проверить все болтовые соединения, при необходимости подтянуть.

Переверните стол, установив его на опоры и разместите его в нужном месте. Для максимальной устойчивости,

следует закрепить стол к полу через отверстия площадок опор, при помощи анкерных болтов М8х70мм., или

самонарезающих винтов, в зависимости от покрытия пола (крепёжные элементы в комплект не входят).
