3.2 Установка модуля с ящиком (при наличии в комплектации).

Установка модуля с ящиком или 3 ящиками осуществляется одинаково.

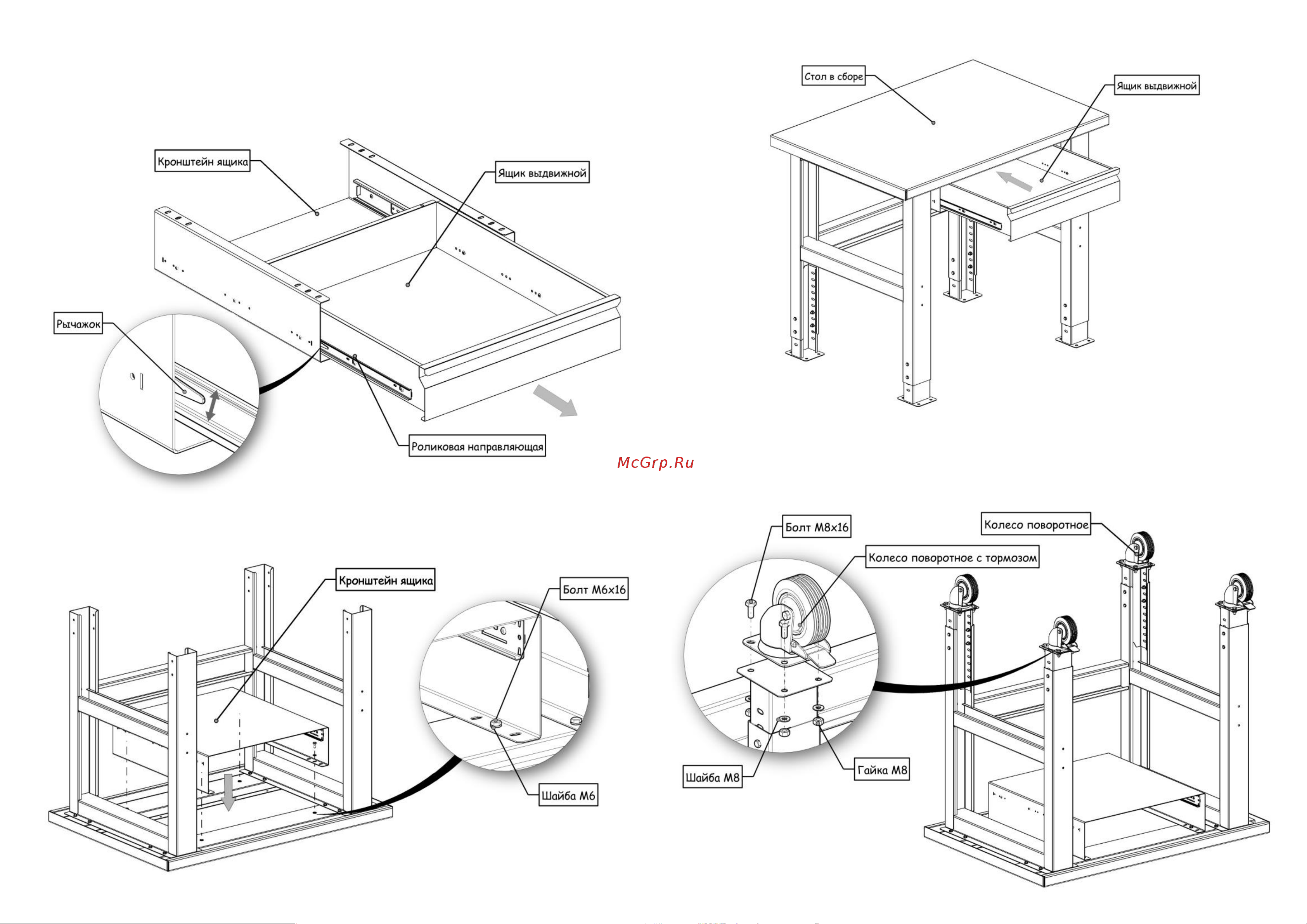

1) В первую очередь необходимо извлечь ящик (ящики) выдвижной из кронштейна. Выдвиньте ящик из

кронштейна до упора, у роликовых направляющих отогните рычажок (показано на сноске), вверх или вниз,

затем продолжить выдвижение ящика до полного снятия с кронштейна.

2) Расположите кронштейн ящика на усилителях столешницы, расположение ящика выдвижного можно

отрегулировать, для этого на кронштейне имеется по углам 3 паза, выберите подходящее положение, совпадая

пазы с резьбовыми втулками, закрепите кронштейн к столешнице при помощи 4 болтов М6х16мм, и шайб.

3) Установите выдвижные ящики, для этого необходимо выдвинуть внутренние части роликовых

направляющих, поместить ящик напротив направляющих и задвинуть его до упора, как показано на рисунке.

3.3 Установка колёс (при наличии в комплектации).

1) Колёса устанавливаются на опоры подвижные, в комплекте идёт 2 колеса поворотных и 2 колеса

поворотных с тормозом, колёса с тормозом устанавливаются со стороны, в которую выдвигается ящик (ящики).

Расположите колёса на площадках опор подвижных и закрепите их при помощи 16-и болтов М8х16мм. шайб и

гаек как показано на рисунке.
