УСТАНОВКА

- Убедитесь, что приемник установлен в безопасном и

видимом месте.

- Перед установкой убедитесь, что все источники питания

выключены, чтобы избежать поражения электрическим

током.

- Убедитесь, что напряжение питания соответствует

настройкам приемника по умолчанию.

- Не рекомендуется устанавливать приемник горизонтально под оборудованием.

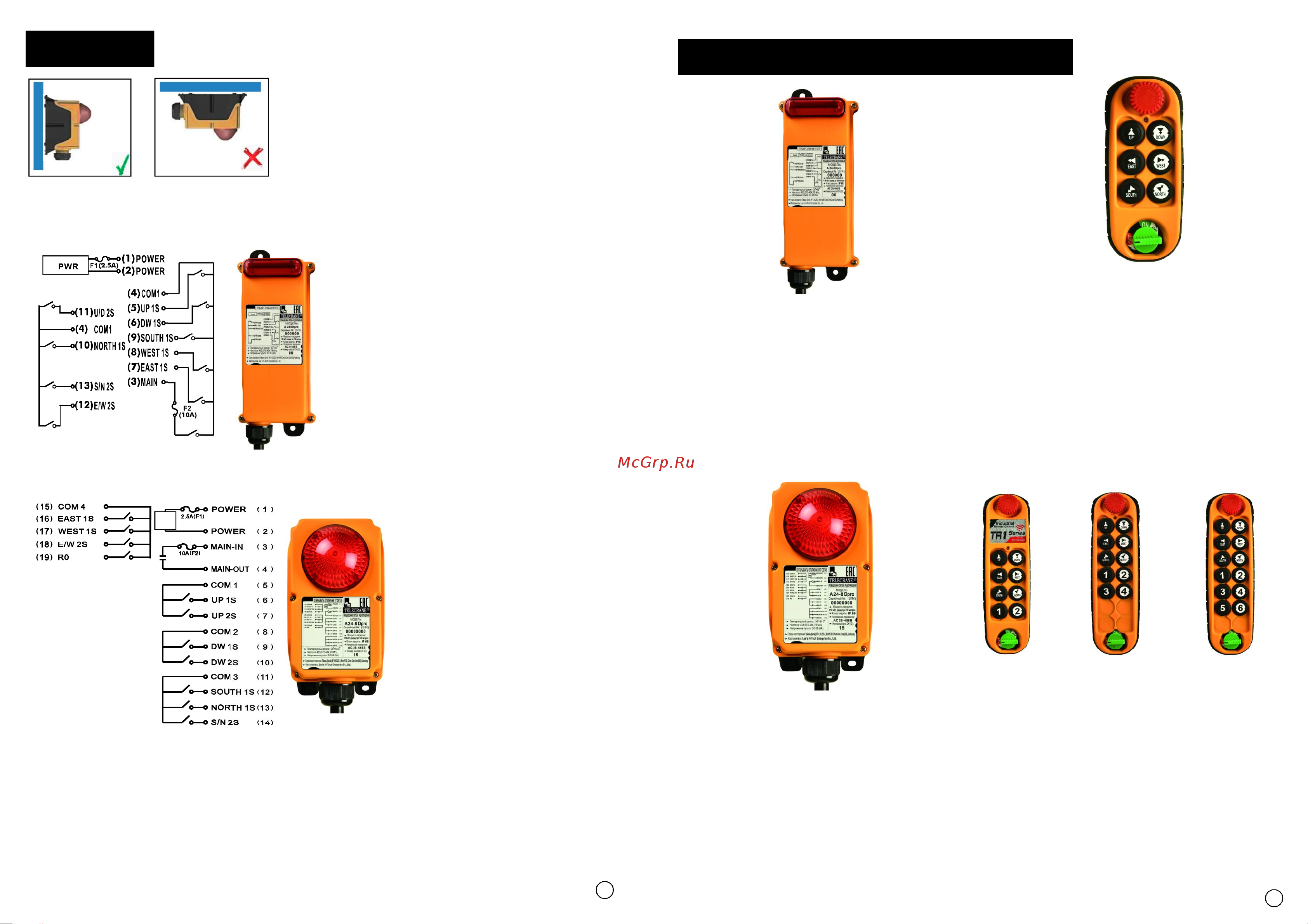

Схема подключения промышленного радиоуправления 24-6Dpro

,2 - Питание приемника (см. на упаковке)1

4 - Управляющая фаза

5 - Вверх, первая скорость

6 - Вниз, первая скорость

9 - Вправо, первая скорость

8 - Влево, первая скорость

7 - Вперед, первая скорость

3 - Старт, к катушке главного пускателя

11 - Вверх-вниз, вторая скорость

10 - Назад, первая скорость

13 - Вправо-влево, вторая скорость

12 - Вперед-назад, вторая скорость

Схема подключения промышленного радиоуправления 24-8Dpro

PWR

,2 - Питание приемника (см. на упаковке)1

3,4 - Используются при наличии главного

пускателя (при повороте ключ-марки старт,

контакты 3 и 4 замыкаются и и остаются

замкнутыми)

5 - Управляющая фаза № 1

6 - Вверх, первая скорость

7 - Вверх, вторая скорость

8 - Управляющая фаза № 2

9 - Вниз, первая скорость

10 - Вниз, вторая скорость

11 - Управляющая фаза № 3

12 - Вправо, первая скорость

13 - Влево, вторая скорость

14 - Вправо-влево, вторая скорость

15 - Управляющая фаза № 4

16 - Вперед, первая скорость

17 - Назад, певая скорость

18 - Вперед-назад, вторая скорость

19 - При повторном повороте ключ-марки старт,

контакты и замыкаются, но не фиксируются

COM4 R0

*Контакты (5), (8) и (11) могут быть соединенными если цепь управления механизмом подъема и

передвижения одинаковая

Пульт 24-6D

Мощность излучения: < 10 мВт

Диапазон радиочастот: 433-434 МГц

Рабочая температура: -30°C ~ +85°C

Идентификационный код (ID): 32 бита

Корпус: из армированного волокном

пластика

Класс защиты: IP 67

Используемые батарейки: AA x 2шт

Размер пульта: 156х65х49 мм

Вест пульта: 235 гр

Количество кнопок: 6

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И РАЗМЕРЫ

Приемник 24-6D

Диапазон радиочастот: 433-434 МГц

Рабочая температура: -30°C ~ +85°C

Корпус: из армированного волокном пластика

Класс защиты: IP 66

Напряжение: 10-60 VDC (постоянный ток)

Напряжение: 28-456 VАC (переменный ток)

Размер приемника: 241x90x70 мм

Вес приемника: 390 гр

Приемник: 24-8D, 24-10 , D24-12DD

Диапазон радиочастот: 433-434 МГц

Рабочая температура: -30°C ~ +85°C

Корпус: из армированного волокном пластика

Класс защиты: IP 66

Напряжение: 10-60 VDC (постоянный ток)

Напряжение: 28-456 VАC (переменный ток)

Размер приемника: 255x117x130 мм

Вес приемника: 900 гр

Пульт 24-8D, 24-10 , D24-12DD

Диапазон радиочастот: 433-434 МГц

Мощность излучения: < 10 мВт

Рабочая температура: -30°C ~ +85°C

Идентификационный код (ID): 32 бита

Корпус: из армированного волокном пластика

Класс защиты: IP 67

Пульт используемые батарейки: AA x 4шт

Размер пульта: 222х65х49 мм

Вес пульта: 350 гр

Количество кнопок 24-8D: (8 шт)

Количество кнопок 24-10D: (10 шт)

Количество кнопок 24-12D: (12 шт)

24-8D 24-10D 24-12D
