4 RА РЭ (Редакция 12) 2018, v. 5.22…

1 Введение

Весовой терминал-регистратор RA (далее терминал) предназначен для работы в составе весо-

вых устройств. Терминал позволяет:

- отображать результаты взвешивания;

- проводить операции по учету весовых и штучных товаров, регистрировать их и передавать

результаты в учетные системы предприятия.

 Данное руководство соответствует работе терминала с версией прошивки 5.22 и выше.

2 Конструкция терминалов RA

2.1 Общий вид

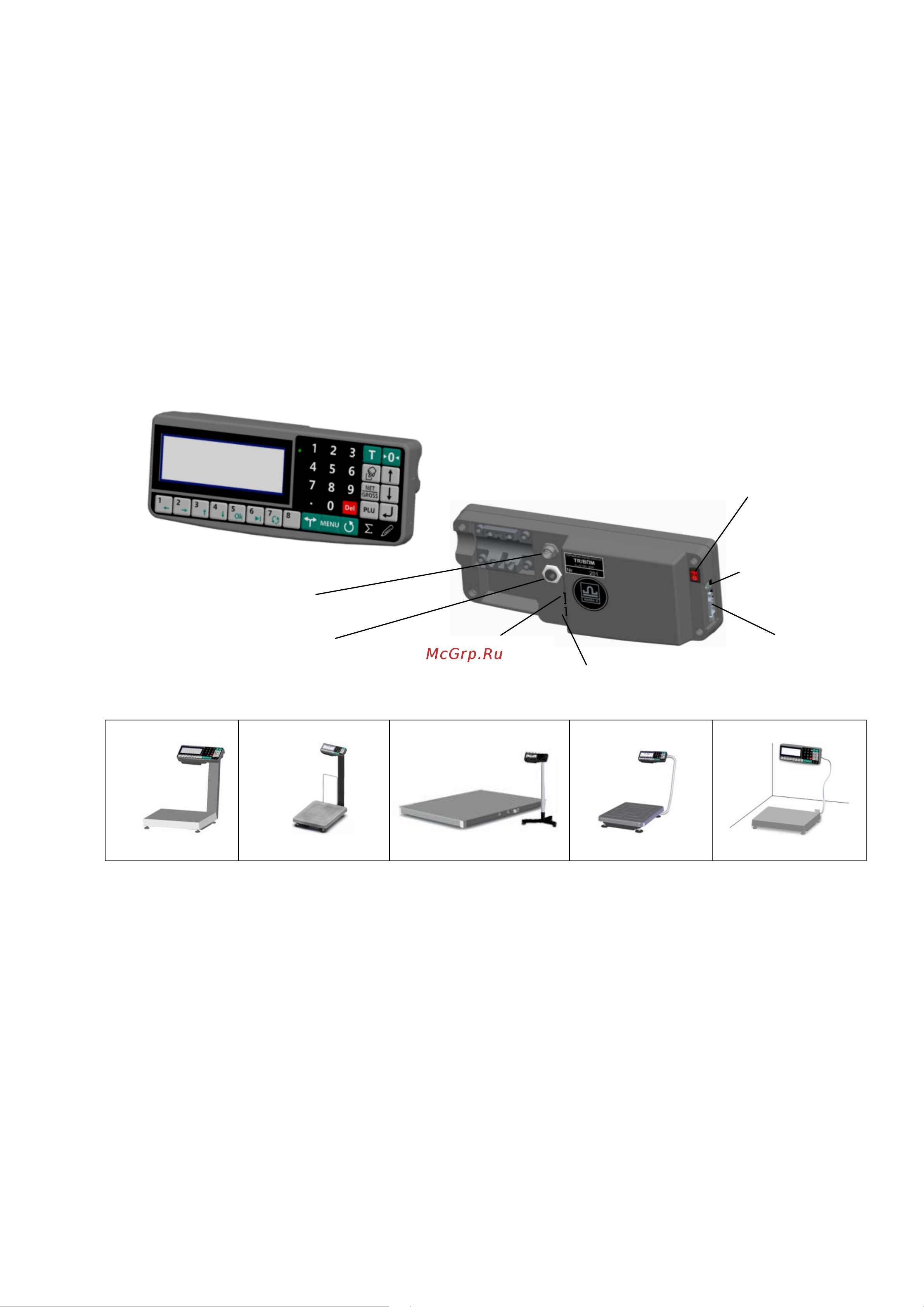

Табл. 2.1 - Общий вид терминала RA, примеры использования

Терминал крепится к стойке модуля взвешивающего (весового модуля), а также может кре-

питься на стене или устанавливаться на столе. Выходной кабель весового модуля подключается к

терминалу, образуя весы.

Перечень весовых модулей, совместимых с терминалом, приведен в приложении, п. 8.2.

Разъем подключения

USB-Flash и

сканера штрихкода

Выключатель

Разъем подключения

модуля

взвешивающего

Разъем подключения

сетевого адаптера

Разъем интерфейса

RS-232

Разъем интерфейса

Ethernet

Разъем

подключения

дозатора
