RА РЭ (Редакция 12) 2018, v. 5.22… 9

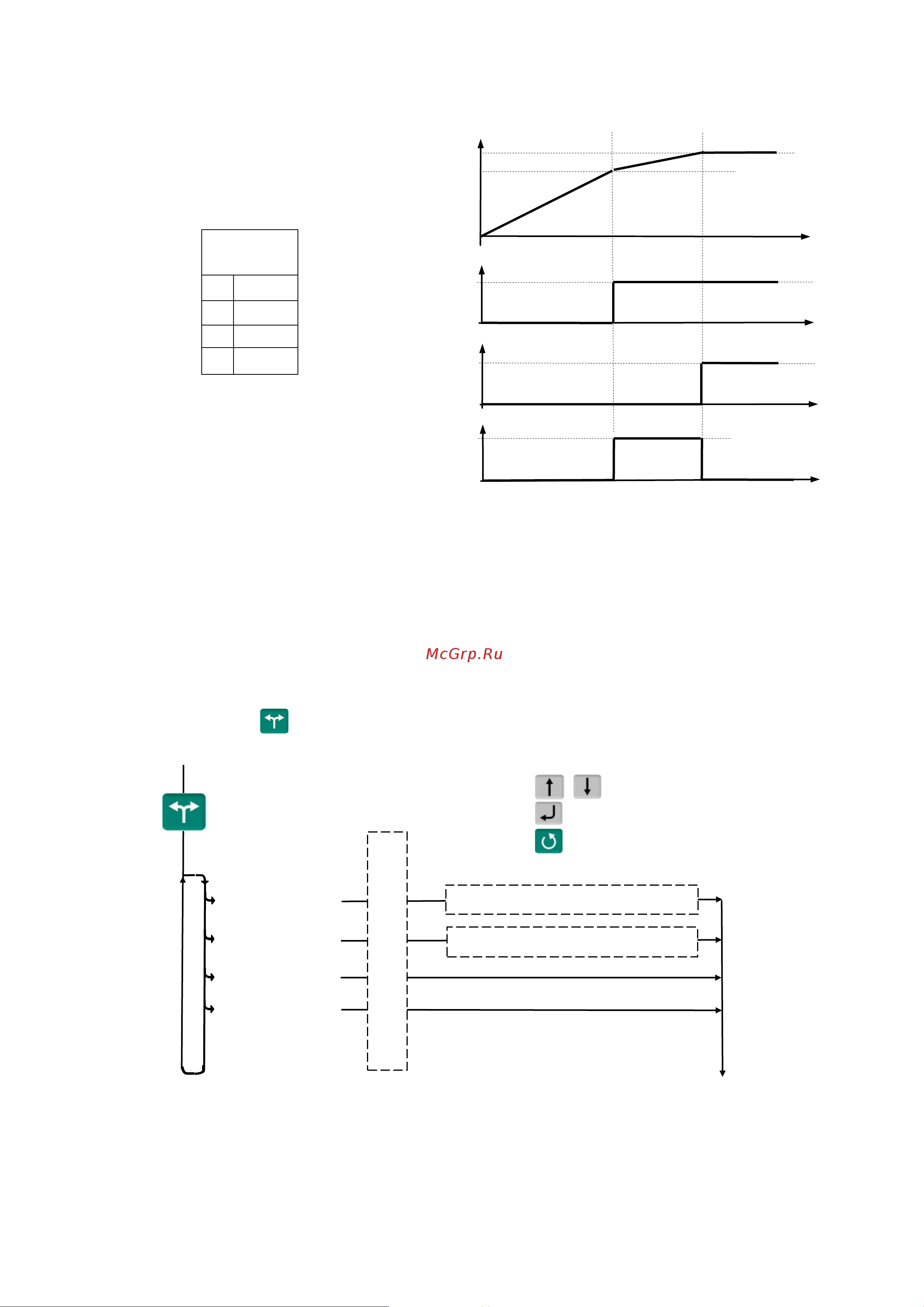

4.2.3 Подключение дозатора

Терминал RA формирует сигналы управления заслонками дозаторов.

Р1, Р2 – уровни дозирования (см. п. 7.3.5).

U0, U1, U2 – сигналы управления дозатором.

Примечания:

1 U0, U1 – логические уровни (0÷3,3)В.

2 U2 – выход с открытым коллектором (U внешнего источника питания (5÷24)В, при нагрузке 1 кОм).

4.3 Выбор режима работы

Нажать на кнопку , выбрать режим работы.

Табл. 4.3 - Меню режимов работы терминала

Инвентаризация

товаров

Списание товаров

Отпуск товаров

Приём товаров

Режимы работы

 Установка поставщика

 Установка получателя



– пункт появляется при загруженном справочнике складов и не установленном складе

регистрации (см. п. 7.3.6)



– пункты, появляющиеся при загруженном справочнике складов и/или контрагентов

Использование кнопок:

– перебор пунктов меню

– выбор пункта меню

– возврат на уровень вы-

ше



Установка склада регистрации

Разъем

TJ1A-4P4C

GND

(кг)

3,3

U2(В)

Р1

Р2

U0(В)

U1(В)

Табл. 4.2 - Разъем

подключения дозатора

Табл. 4.2 - Диаграмма сигналов

управления заслонками дозатора
