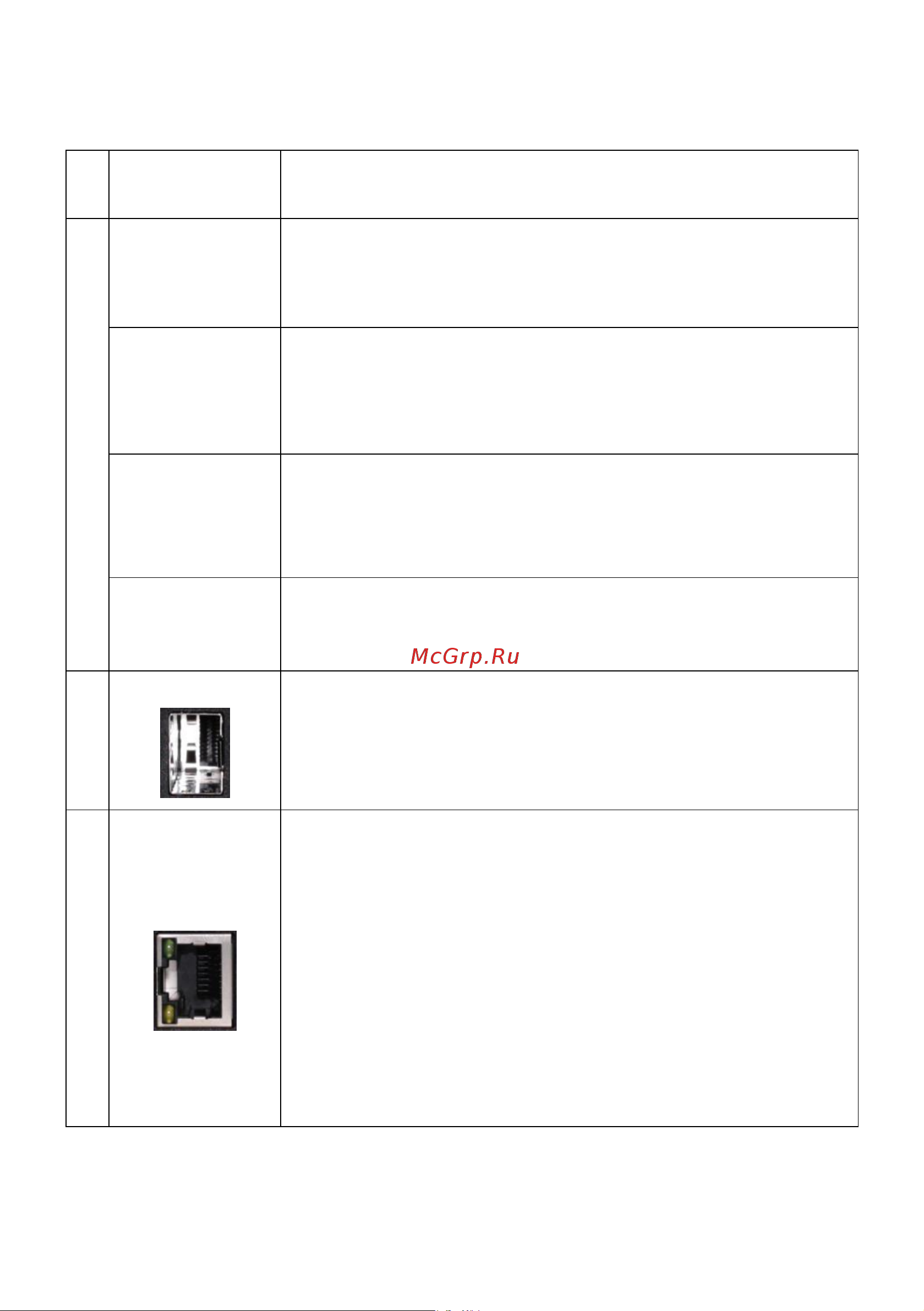

Таб.1 Назначение разъемов индикаторов передней панели

медиаконвертеров OMC-1000-11X/I, OMC-1000-11HX/I, OMC-1000-11BX-I.

№

Обозначение

Назначение

LED индикаторы подключения блоков питания.

Светится – БП подключен, подается питание;

Не светится – БП не подключен.

PoE

LED индикатор PoE (только для моделей OMC-1000-

11HX/I, OMC-1000-11BX-I).

Светится – на подключенное к порту RJ-45

устройство подается питание PoE.

LED индикатор SFP слота.

Светится – SFP слот подключен, идет передача

данных на скорости 1000Мбит/с;

Не светится – SFP слот не подключен.

LED индикатор питания.

Светится – подается питание;

Не светится – питание не подается.

SFP слот (скорость 1000Мбит/с) для подключения

медиаконвертера к оптической линии связи с

использованием SFP-модулей (скорость 1.25 Гбит/с

или 100 Мбит/с, в комплект поставки не входят).

Разъем RJ-45 с LED индикаторами для подключения

сетевых устройств на скорости 10/100/1000 Мбит/с и

подачи питания по технологии PoE (только для

моделей OMC-1000-11HX/I, OMC-1000-11BX-I).

Зеленый светится – подключено

оборудование/идет передача данных на скорости

10/100 Мбит/с.

Оранжевый светится – идет передача данных на

скорости 10/100/1000 Мбит/с.
