8.3. СБОРКА

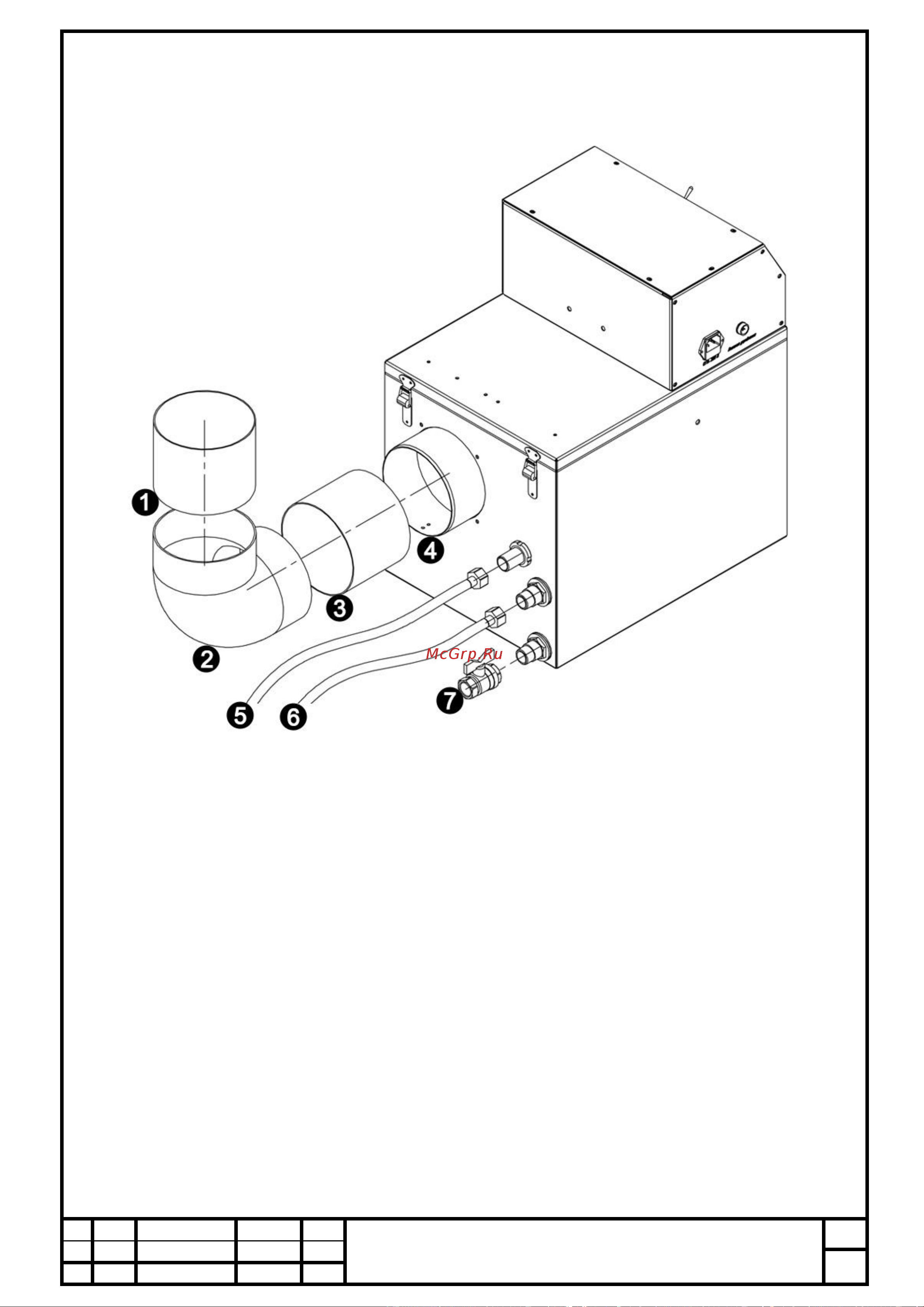

Рисунок 8.1. Подключение модуля увлажнителя к воздуховоду. 1 — соединительная гильза; 2

— отвод воздуховода 90°; 3 — соединительная гильза; 4 — фланец воздуховода; 5 — патрубок

и шланг перелива; 6 — патрубок и шланг подачи воды; 7 — патрубок и кран слива воды

Сборка прибора не требует специальных технических навыков. Сборщик должен обладать ба-

зовыми знаниями и минимальным опытом в выполнении сантехнических и электромонтажных работ.

Прежде чем приступать к окончательной сборке прибора, разместите все модули прибора со-

гласно рекомендациям раздела 8.2.

Сборка воздуховода (рисунок 8.1):

1. Подсоедините соединительную гильзу (3) к пластиковому фланцу (4) модуля увлажне-

ния.

2. Отвод воздуховода (2) присоедините к соединительной гильзе (3).

3. Присоедините оставшуюся соединительную гильзу (1) к свободному концу отвода воз-

духовода (2).

4. Соберите воздуховод необходимой конфигурации и подключите его к соединительной

гильзе (1) увлажнителя.
