5. На горизонтальных участках воздуховода необходимо предусмотреть уклон 2 милли-

метра на метр как на рисунке 8.2. Это необходимо для того, чтобы конденсирующаяся

на стенках воздуховода влага стекала обратно в емкость с водой.

6. Выход тумана должен быть направлен вверх или под углом, но всегда выше горизон-

тального положения.

7. Используйте белую изоляционную ленту (поставляется в комплекте) для уплотнения

соединений воздуховодов. Намотку ленты осуществляйте в одну ширину в 4-5 витков

ровным слоем без смятия и перекручивания, начало намотки — верхняя точка воздухо-

вода. Место завершения намотки на круге воздуховода должно совпадать с местом его

начала.

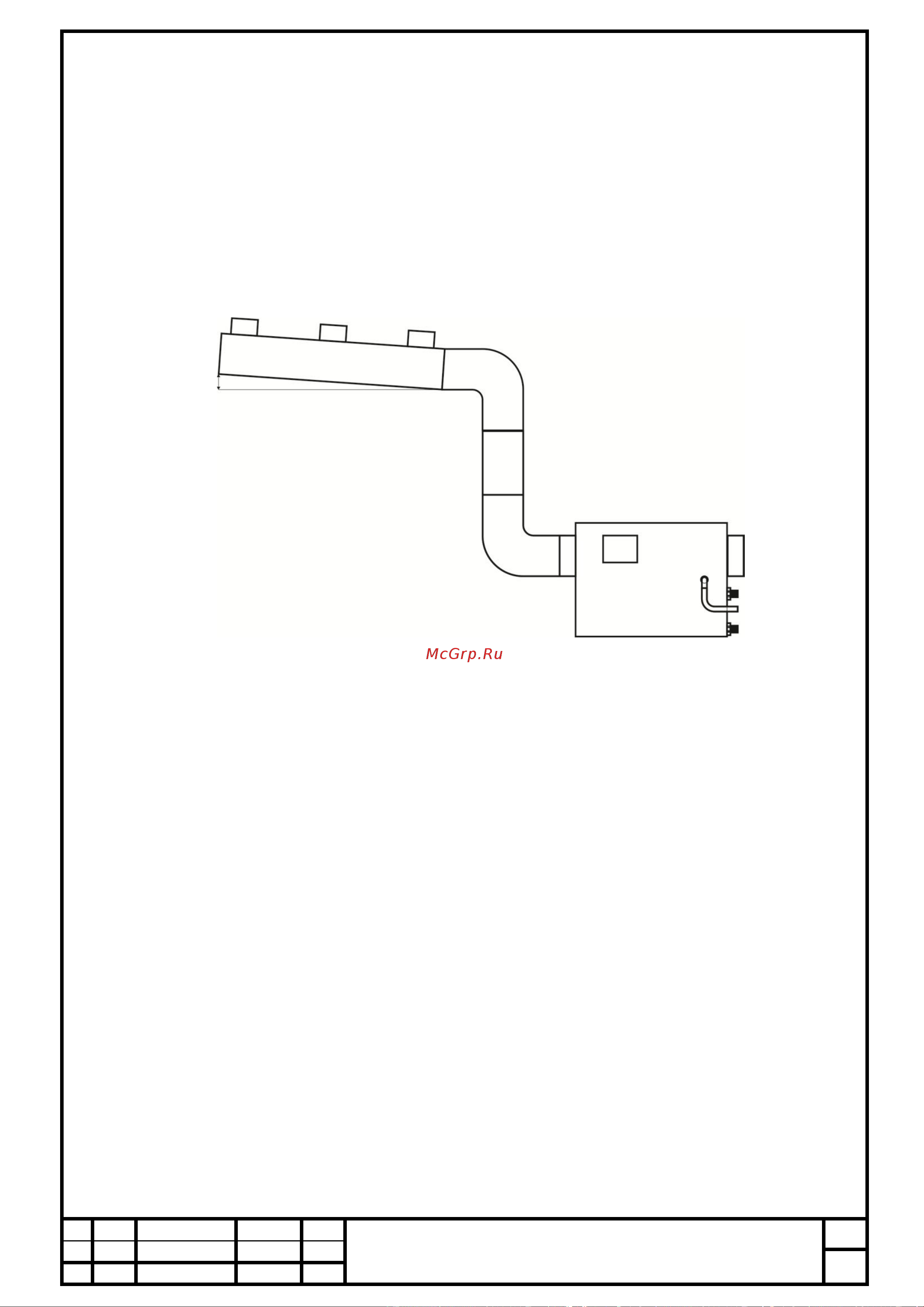

Рисунок 8.2. Сборка воздуховода

Соединение модулей прибора друг с другом:

1. Выносной контроллер влажности (при наличии) подключите к 2-pin разъему «внешнее

управление» на модуле управления.

2. Проверьте 2-pin разъем на наличие механических и иных повреждений.

3. Надежно закрутите крепежные гайки разъемов.

8.4. ПОДКЛЮЧЕНИЕ

Подключение к водопроводу и канализации (рисунок 8.1):

1. Присоедините модуль увлажнения к водопроводу при помощи гибкого шланга (6)

(1/2 дюйма ВР). Рекомендуется использовать воду, очищенную при помощи системы

обратного осмоса.

2. Установите шаровой кран на патрубок промывки модуля увлажнения (7).

3. При необходимости подключите патрубок защиты от переполнения (5) к канализации

при помощи гибкого шланга (1/2 дюйма ВР).

Работа от автономного источника водоснабжения (для увлажнителей типа УЗА):

1. Для моделей с нержавеющей емкостью. Установите 19 литровую бутыль в бутылепри-

емник на крышке нержавеющей емкости.

2. Для моделей с пластиковой емкостью. Отверните крышку отверстия для подачи воды и

наполните емкость водой. Установите крышку на место.
