ПАСПОРТ.РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ПАСПОРТ.РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Паспорт и РЭ разработаны в соответствии с требованиями ГОСТ Р 2.601-2019 и ГОСТ Р 2.610-2019
Паспорт и РЭ разработаны в соответствии с требованиями ГОСТ Р 2.601-2019 и ГОСТ Р 2.610-2019
5
Размер ячейки
фильтра первой
ступени
мкм
1000
1000
1000
6
Размер ячейки
фильтра второй
ступени
мкм
250
250
250
7
Диапазон
температур рабочей
среды
°С
+1…110
+1…110
+1…110
8
Стандарт резьбы
ГОСТ 6357-81
9
Максимальная
температура
окружающей среды
ºС
60
10
Максимальная
относительная
влажность
окружающей среды
%
80
11
Допустимый
изгибающий
момент на корпус
изделия
Нм
83
133
210
12
Допустимые
моменты затяжки
при монтаже
Нм
35
45
65
13
Размер резьбы под
дренажный кран
дюймы
3/8"В
3/8"В
3/8"В
14
Размер резьбы под
манометр-
индикатор
дюймы
1/4"В
1/4"В
1/4"В
15
Диапазон
измерения
манометра-
индикатора
бар
0…10
0…10
0…10
16
Диаметр штуцера
под шланг
мм
14
14
14
17
Ресурс дренажного
крана
циклы
4000
4000
4000
18
Средний полный
срок службы
лет
30
30
30

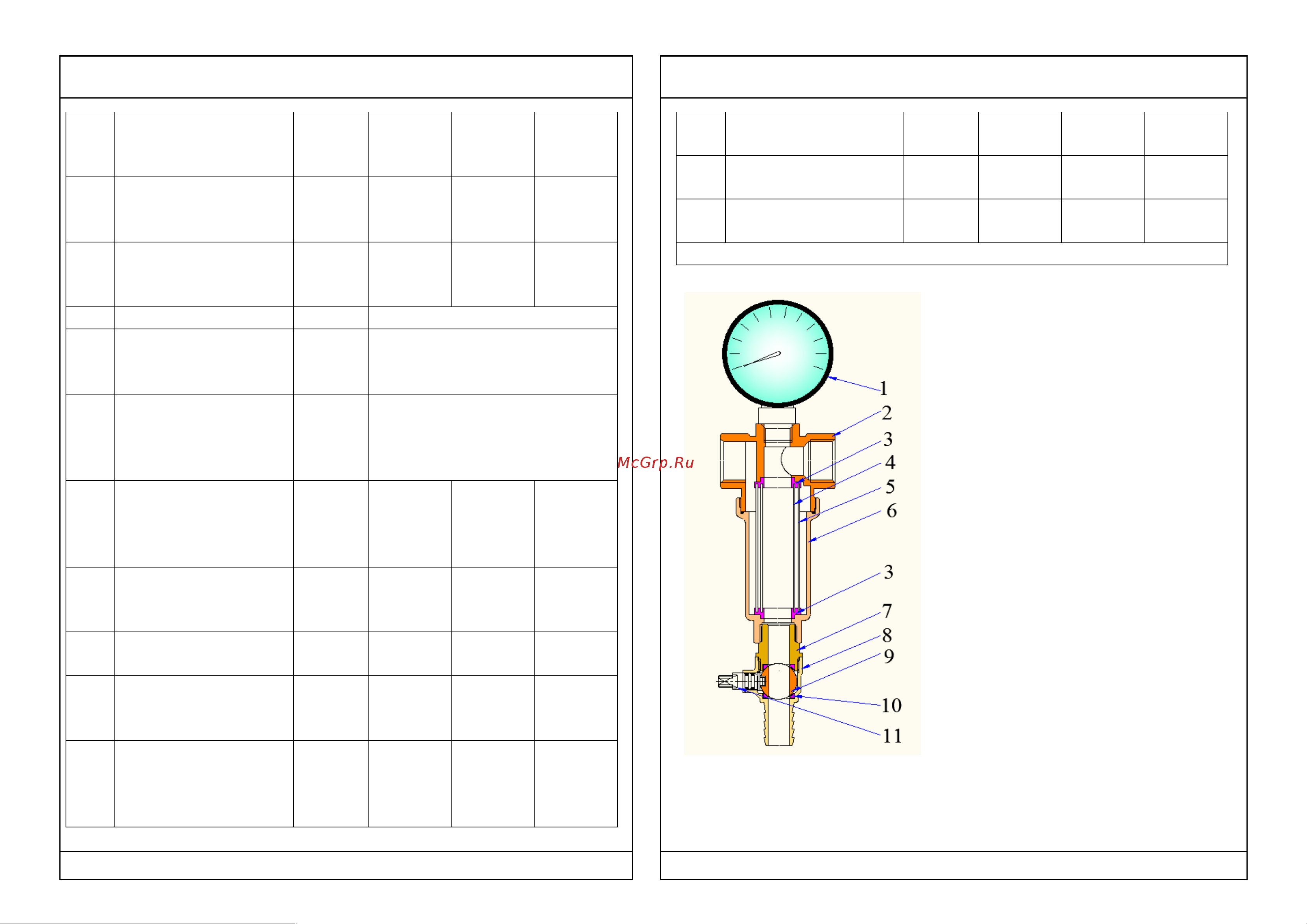

4. Конструкция и материалы
Фильтр состоит из корпуса 2
и колбы 6, выполненных из
горячештампованной латуни
CW617N с гальванопокрытием из
никеля. Между собой корпус и
колба соединены на резьбе с
кольцевой прокладкой из EPDM.
В колбе расположены два
цилиндрических фильтроэлемента
из нержавеющей стали AISI306:
фильтр первой ступени 4
(1000мкм) и второй ступени 5 (250
мкм). Фильтроэлементы
соединены между собой и
зафиксированы в корпусе с
помощью тефлоновых обойм 3.
Корпус фильтра имеет резьбовой
патрубок для манометра 1. На
колбе находится патрубок для
дренажного крана, состоящего из
латунных полукорпусов 7 и 8.
Шаровой затвор 9 дренажного крана выполнен из латуни с
гальванопокрытием из хрома и закреплен седельными
тефлоновыми кольцами 10. Шаровой затвор крана управляется с
