ПАСПОРТ.РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Паспорт и РЭ разработаны в соответствии с требованиями ГОСТ Р 2.601-2019 и ГОСТ Р 2.610-2019

помощью латунного штока 11, имеющим уплотнение из двух

сальниковых колец из EPDM.

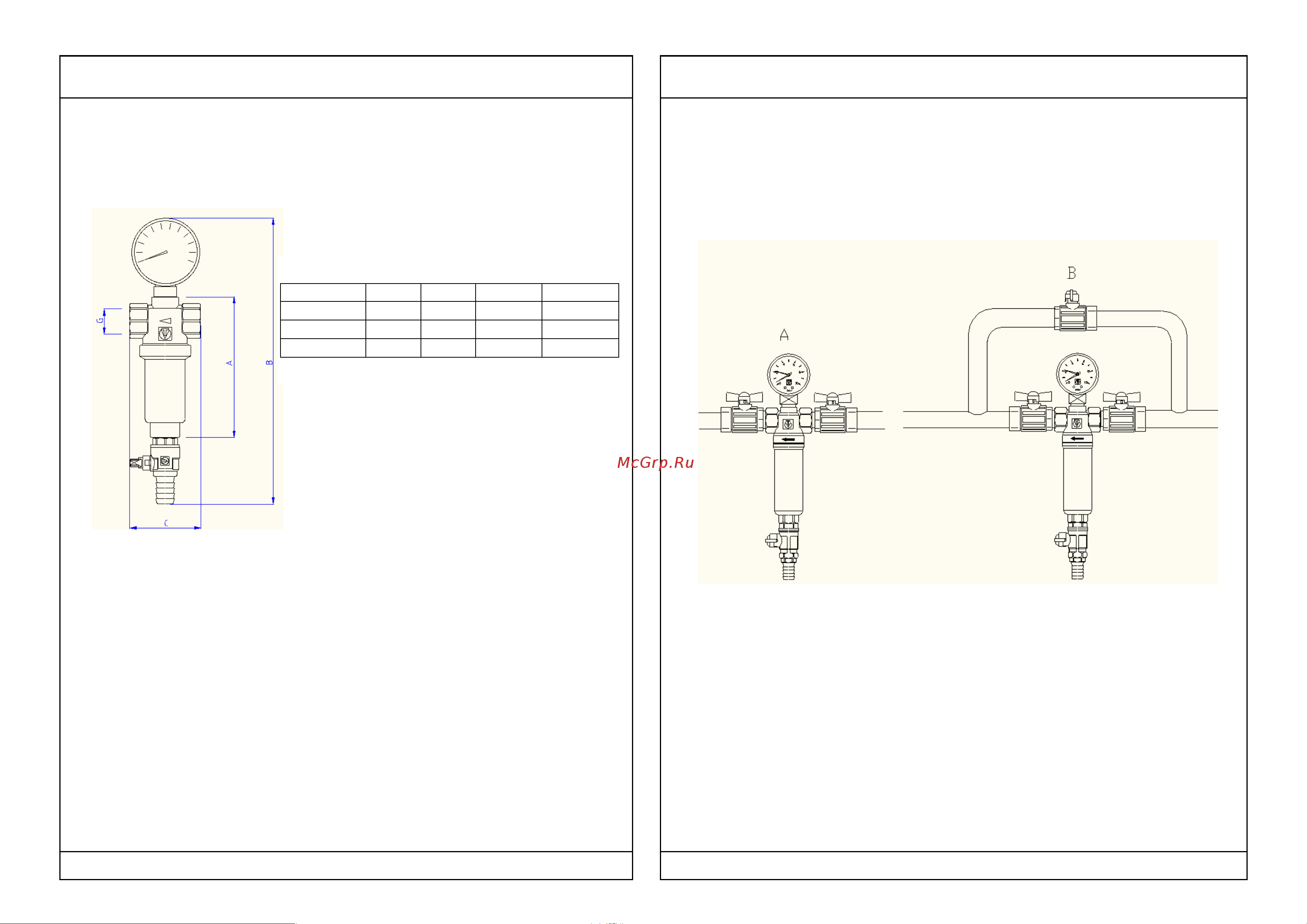

5. Габаритные размеры

6. Указания по монтажу.

6.1. Фильтр должен устанавливаться на горизонтальном участке

трубопровода в вертикальном положении (сливным краном

вниз), при этом направление потока должно соответствовать

направлению стрелки на корпусе фильтра.

6.2. В соответствии с ГОСТ 12.2.063-2015 п.9.6, фильтр не

должен испытывать нагрузок от трубопровода (изгиб, сжатие,

растяжение, кручение, перекосы, вибрация, несоосность

патрубков, неравномерность затяжки крепежа). При

необходимости должны быть предусмотрены опоры или

компенсаторы, снижающие нагрузку на фильтр от трубопровода.

Несоосность соединяемых трубопроводов не должна превышать

3 мм при длине до 1м плюс 1мм на каждый последующий метр.

6.3. До и после фильтра необходимо установить запорную

арматуру для возможности извлечения фильтроэлементов (см.

рис. А). Для большей эффективности промывки фильтра

(обратная промывка) предпочтительно устройство обводного

участка с краном (байпаса) (см. рис. В).

6.4. При монтаже изделий следует руководствоваться

указаниями СП73.13330.2016.

6.5. При монтаже фильтров не допускается превышать

предельные моменты затяжки, указанные в таблице технических

характеристик.

6.6. Для защиты манометра от воздействия скачков давления,

рекомендуется установка в системе гасителя гидроударов.

6.7. Перед запуском в эксплуатацию система должна быть

подвергнута гидравлическому испытанию статическим

давлением, в 1,5 раза превышающим рабочее, но не менее 6 бар.

Испытания проводятся в порядке, изложенном в

СП73.13330.2016.

G, дюймы

А, мм

В, мм

С, мм

Вес, г

1/2″

198

447

3/4″

132

241

657

1″

164

271

1085
